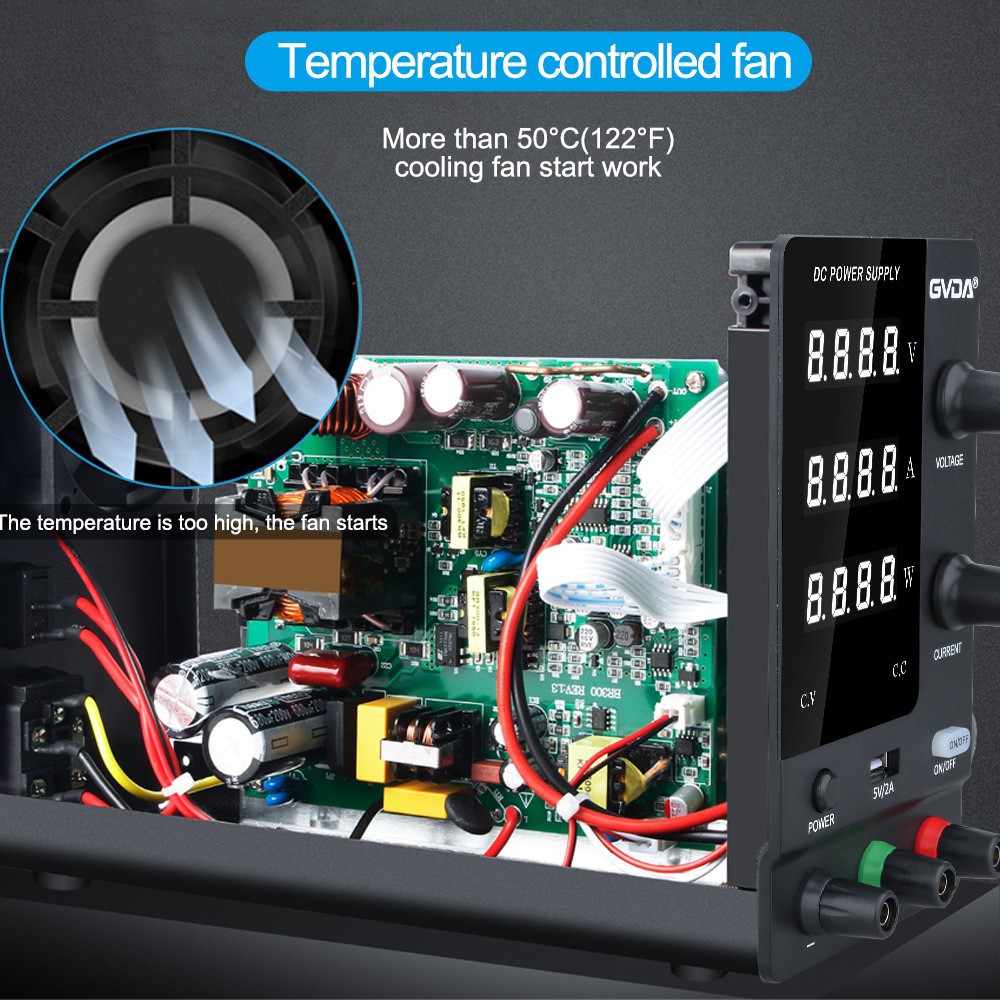

Katerih je pet glavnih virov izhodnega valovanja v stikalnih napajalnikih?
Izhodno valovanje stikalnega napajanja v glavnem izhaja iz petih vidikov: vhodno nizkofrekvenčno valovanje; Visokofrekvenčno valovanje; Navadni način valovanja, ki ga povzročajo parazitski parametri; Ultravisokofrekvenčni resonančni hrup, ki nastane med preklapljanjem napajalnih naprav; Hrup valovanja, ki ga povzroča krmiljenje zaprte zanke.
Valovi so interferenčni signali izmeničnega toka, prekriti z enosmernimi signali in so pomemben standard pri testiranju moči. Zlasti za napajalnike, ki se uporabljajo za posebne namene, kot so laserski napajalniki, je valovanje eden od njihovih usodnih dejavnikov. Zato je testiranje valovanja moči izjemno pomembno.
Obstajata približno dve metodi za merjenje valovanja moči: ena je merjenje napetostnega signala; Druga ura je metoda merjenja trenutnega signala.
Na splošno se lahko metoda merjenja napetostnega signala uporablja za vire s konstantno napetostjo ali vire s konstantnim tokom z zahtevami glede zmogljivosti nizkega valovanja. Za vire s konstantnim tokom z visokimi zahtevami po zmogljivosti valovanja je najbolje uporabiti metodo merjenja tokovnega signala.
Merjenje valovitosti napetostnega signala se nanaša na uporabo osciloskopa za merjenje signala valovitosti izmenične napetosti, prekritega z enosmernim napetostnim signalom. Pri virih s konstantno napetostjo lahko testiranje neposredno izmeri izhod napetostnega signala v breme z uporabo napetostne sonde. Za preskušanje vira konstantnega toka se na splošno izvede z uporabo napetostne sonde za merjenje napetostne valovne oblike na obeh koncih vzorčnega upora. Med celotnim postopkom testiranja je nastavitev osciloskopa ključ do tega, ali je mogoče vzorčiti pravi signal.
1. Nastavitve kanala:
Spajanje: nanaša se na izbiro metod povezovanja kanalov. Valovanje je izmenični signal, prekriti z enosmernim signalom, tako da, ko želimo preizkusiti valovitost signala, lahko odstranimo enosmerni signal in neposredno izmerimo prekriti izmenični signal.
Širokopasovna omejitev: izklopljena
Sonda: Najprej izberite napetostno sondo. Nato izberite razmerje slabljenja sonde. Razmerje slabljenja mora biti skladno z dejansko uporabljeno sondo, tako da je število, odčitano z osciloskopa, pravi podatek. Na primer, uporabljena napetostna sonda je nameščena na × Na tej točki mora biti tudi možnost za sondo tukaj nastavljena na × 10. prestavo.
2. Nastavitve sprožilca:
Tip: Edge
Vir: Dejansko izbrani kanal, kot je priprava na testiranje s kanalom CH1, je treba tukaj izbrati kot CH1.
Naklon: vzpon.
Metoda sprožitve: če opazujete valovanje signala v realnem času, izberite "samodejni" sprožilec. Osciloskop bo samodejno sledil spremembam dejanskega izmerjenega signala in ga prikazal. Takrat lahko nastavite tudi merilni gumb za prikaz zahtevanih merilnih vrednosti v realnem času. Če pa želite med meritvijo zajeti valovno obliko signala, morate način proženja nastaviti na "normalno" proženje. Na tej točki je treba nastaviti tudi nivo sprožitve. Na splošno, ko poznate najvišjo vrednost signala, ki ga merite, nastavite raven sprožitve na 1/3 najvišje vrednosti izmerjenega signala. Če ni znana, lahko raven sprožitve nastavite nekoliko nižje.
Sklopka: DC ali AC, običajno z uporabo AC sklopke.
3. Dolžina vzorčenja (sekunde/mreža):
Nastavitev dolžine vzorčenja določa, ali je mogoče zahtevane podatke vzorčiti. Ko je nastavljena dolžina vzorčenja prevelika, bo izpustila visokofrekvenčne komponente v dejanskem signalu; Ko je nastavljena dolžina vzorčenja premajhna, je mogoče videti samo lokalne dele izmerjenega dejanskega signala in pravega dejanskega signala ni mogoče dobiti. Torej, pri dejanski meritvi je treba vrteti gumb naprej in nazaj in pozorno opazovati, dokler prikazana valovna oblika ni resnična in popolna valovna oblika.
4. Metoda vzorčenja:
Lahko se nastavi glede na dejanske potrebe. Če je potrebno izmeriti vrednost PP valovanja, je najbolje izbrati metodo merjenja vrha. Pogostost vzorčenja se lahko nastavi tudi glede na dejanske potrebe, kar je povezano s frekvenco vzorčenja in dolžino vzorčenja.
5. Merjenje:
Z izbiro meritve vrha ustreznega kanala vam lahko osciloskop pomaga pravočasno prikazati zahtevane podatke. Hkrati lahko izberete tudi frekvenco, največjo vrednost, povprečno kvadratno vrednost itd. ustreznega kanala.
Z razumno nastavitvijo osciloskopa in njegovim standardiziranim delovanjem je zagotovo mogoče dobiti zahtevani valoviti signal. Vendar pa je med postopkom merjenja potrebno paziti na preprečevanje motenj drugih signalov na sami sondi osciloskopa, da se izognemo temu, da izmerjeni signal ni dovolj resničen.
Merjenje vrednosti valovanja z metodo merjenja tokovnega signala se nanaša na merjenje signala valovitosti izmeničnega toka, prekritega s signalom enosmernega toka. Za vire s konstantnim tokom z visokimi zahtevami glede valovanja, tj. tiste z zahtevami po majhnem valovanju, lahko metoda neposrednega merjenja tokovnih signalov pridobi bolj realistične signale valovanja. Za razliko od metode merjenja napetosti se tu uporablja tudi tokovna sonda. Na primer, nadaljujte z uporabo zgoraj omenjenega osciloskopa in dodajte tokovni ojačevalnik in tokovno sondo. Na tej točki preprosto pritrdite izhod tokovnega signala na obremenitev s tokovno sondo in metodo merjenja toka lahko uporabite za merjenje valovitega signala izhodnega toka. Tako kot pri metodi merjenja napetosti je nastavitev osciloskopa in tokovnega ojačevalnika ključ do tega, ali je mogoče med celotnim postopkom testiranja vzorčiti pravi signal.
