Trije načini za merjenje upora z multimetrom
1. Dvovrstična metoda
Dvožična metoda je običajno uporabljena metoda merjenja upora, kot sledi:
Priključite V plus konec multimetra na en konec upora in V- konec na drugi konec upora in nato nastavite multimeter na merjenje. Multimeter lahko določi upor po Ohmovem zakonu tako, da dovaja izvorni tok uporu in nato izračuna napetost na uporu.
Z zgornjim poenostavljenim primerom upornost svinca R povzroča večjo težavo, ker je napetost enaka napetosti treh zgornjih uporov. Ta učinek je večji v primeru majhnega upora, na splošno v primeru 30KΩ, ta učinek je zelo očiten. Seveda so to za zelo natančne situacije. Če zahteve glede natančnosti niso visoke, se lahko uporabi ta metoda.
Ta učinek, ki ga povzroča upor žice R, je mogoče odpraviti z nekaterimi funkcijami za merjenje relativne vrednosti multimetra. Za odpravo teh težav je najprej treba ugotoviti, od kod te težave izvirajo. To lahko dosežete tako, da upor nastavite na 0Ω.
Če postavite vse upore na oba konca kablov preskusne sponke, lahko merite skozi obe žici za merjenje relativne vrednosti.

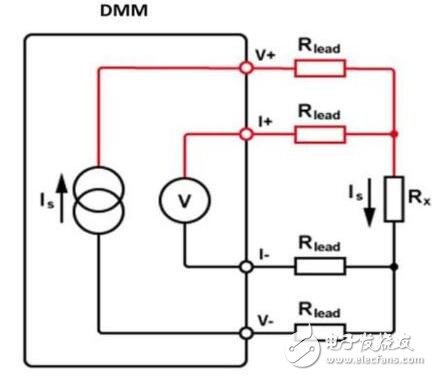

2. Metoda štirih vrstic
Štirižična metoda je idealna za meritve nizkega upora, ker odpravlja učinke vodilnih žic brez pomoči funkcije merjenja relativne vrednosti. Vse te kalibracije so samodejne.
Pri štirižilni metodi priključka V plus in V- multimetra še vedno dovajata tok v upor skozi vodnike. Padec napetosti je tukaj vsota upora svinca in upora, ki se preskuša.
Vodnik je priključen na oba konca upora in izmeri se napetost na uporu. Napetost tega dela ne vključuje dela preklopnega sistema, ki je povezan z DUT prek preskusnega kabla (ali prek multimetra. Za podrobnosti o preklopnem sistemu glejte druge povezane članke), vhodna impedanca voltmetra je dovolj velik, da ne prenaša nobene napetosti ali ustvarja napačne napetosti na uporu kabla.
Vse te povratne informacije o branju temeljijo na uporu in pravzaprav na uporu merilnih vodnikov. Štirižična metoda je zelo natančna, ponovljiva in stabilna metoda merjenja upora in je posebej primerna za merjenje uporov nizkih vrednosti, tudi do 10 miliohmov. Toda za merjenje visokega upora ta metoda ni primerna, ker bosta vhodni upor in tok uhajanja voltmetra vplivala na odčitek. Na splošno štirižična metoda ni priporočljiva.
3. Metoda šestih vrstic
Šest žica je vrednost upora, ki je primerna za merjenje upora dela upora, ki ima shunt strukturo. Na primer, v avtomatiziranem preskusnem sistemu so vsi upori, ki jih je treba preizkusiti, spajkani na PCB, na kar bodo vplivale druge komponente v okoliškem vezju.
Da bi izolirali preizkušani upor, se vozlišču, ki ga določi uporabnik, na splošno doda zaščitna napetost, to zaščitno napetost pa poganja območje napetostnega pomnilnika priključka V plus. Ta zaščitna napetost lahko zagotovi, da bo napetost iz multimetra uhajala v druge poti.
Naslednji primer pojasnjuje, kako deluje šestžična metoda:
Kot je prikazano na zgornji sliki, sta vzporedno z uporom 30KΩ dva upora, eden je 510Ω in drugi 220Ω. Pri običajni meritvi upora bi teh 510 Ω in 220 Ω odvajalo izvorni tok iz multimetra, kar bi povzročilo napačne odčitke. Z zaznavanjem napetosti na tem uporu 30 KΩ in priključitvijo iste napetosti na upore 510 Ω in 210 Ω ne bo toka skozi obvod. Zaščitna napetost lahko zagotovi, da je napetost enaka napetosti priključka V plus, tok skozi 220Ω pa zagotavlja zaščitni vir. V tem primeru lahko multimeter natančno preizkusi upornost 30Ω upora.
Tokovna nosilnost tega zaščitnega terminala je omejena s klasičnim DMM (z zaščito pred kratkim stikom), zato bo omejeno število pogonov.
Upor je priključen na nizkonapetostno stran 4-žičnega priključka, zaščitni priključek pa je upor termične varovalke ali Rb. Zaradi obstoja toka zaščitnega vira ta upor ne more biti manjši od upora Rbmin, ker:
Rbmin{{0}}Io*Rx/0,02
Tu je Io izbrani vir toka in Rx je upor, ki se preskuša.
Na primer, če je izbran upor 330 Ω in se testira upor 300 Ω, je najmanjša uporabljena vrednost upora Rb 15 Ω.
Zaradi maksimalne obremenitvene upornosti Ra ni omejitev, dokler je izbrana polarnost meritve, bo učinkovita, ker Ra lahko postane Rb in obratno. Najbolje je nastaviti polarnost meritve, ker je Ra višji od obeh bremenskih uporov.
Šestžična metoda merjenja upora je posebej namenjena merjenju upora 330 KΩ. V primeru, ko je vrednost upora večja od te, se lahko uporabi konfiguracija šestžične metode, vendar mora biti multimeter nastavljen na dvožilni način (to bo imelo nižji tok vira).
