Trije nasveti za vzdrževanje multimetra
Pri okvarjenem instrumentu je najprej treba preveriti in razločiti, ali je pojav napake pogost (vseh funkcij ni mogoče izmeriti) ali individualen (posamezne funkcije ali razponi), nato pa razločiti situacijo in jo ustrezno rešiti.
Če vse prestave ne delujejo, je treba skrbno preveriti napajalni tokokrog in A/D pretvornik. Ko preverjate napajanje, odstranite zloženo baterijo, pritisnite stikalo za vklop, priključite pozitivno sondo na negativno stran napajalnika merilnika in priključite negativno sondo na pozitivno stran napajalnika (za digitalni multimeter) . Obrnite stikalo na merilni položaj diode. Če zaslon prikazuje pozitivno napetost diode, to pomeni, da je napajanje dobro. Če je odstopanje veliko, pomeni, da je prišlo do težave z napajanjem. Če je tokokrog odprt, se osredotočite na preverjanje vklopnega stikala in kablov akumulatorja. Če pride do kratkega stika, je treba uporabiti metodo odklopnika za postopno odklop komponent, ki uporabljajo napajanje, in se osredotočiti na preverjanje operacijskega ojačevalnika, časovnika in A/D pretvornika. Če pride do kratkega stika, običajno poškoduje več kot eno integrirano komponento. A/D pretvornik je mogoče preveriti hkrati z osnovnim merilnikom, ki je enakovreden enosmerni merilni glavi analognega multimetra. Posebna metoda pregleda je:
⑴ Nastavite merilno območje merilnika na najnižjo raven enosmerne napetosti;
⑵ Izmerite, ali je delovna napetost A/D pretvornika normalna. Glede na modele A/D pretvornika, uporabljene v tabeli, primerjajte izmerjene vrednosti z njihovimi tipičnimi vrednostmi za ustrezne nožice V+ in COM.
⑶ Izmerite referenčno napetost A/D pretvornika. Referenčna napetost pogosto uporabljenih digitalnih multimetrov je običajno 100 mV ali 1 V, kar pomeni merjenje enosmerne napetosti med VREF+ in COM. Če odstopa od 100 mV ali 1 V, ga lahko prilagodite z zunanjim potenciometrom.
(4) Preverite prikazano številko z ničelnim vhodom, kratko sklopite pozitivni priključek IN+ in negativni priključek IN - A/D pretvornika, tako da vhodna napetost Vin=0 in instrument prikaže "{{5 }}.0« ali »00.00«.

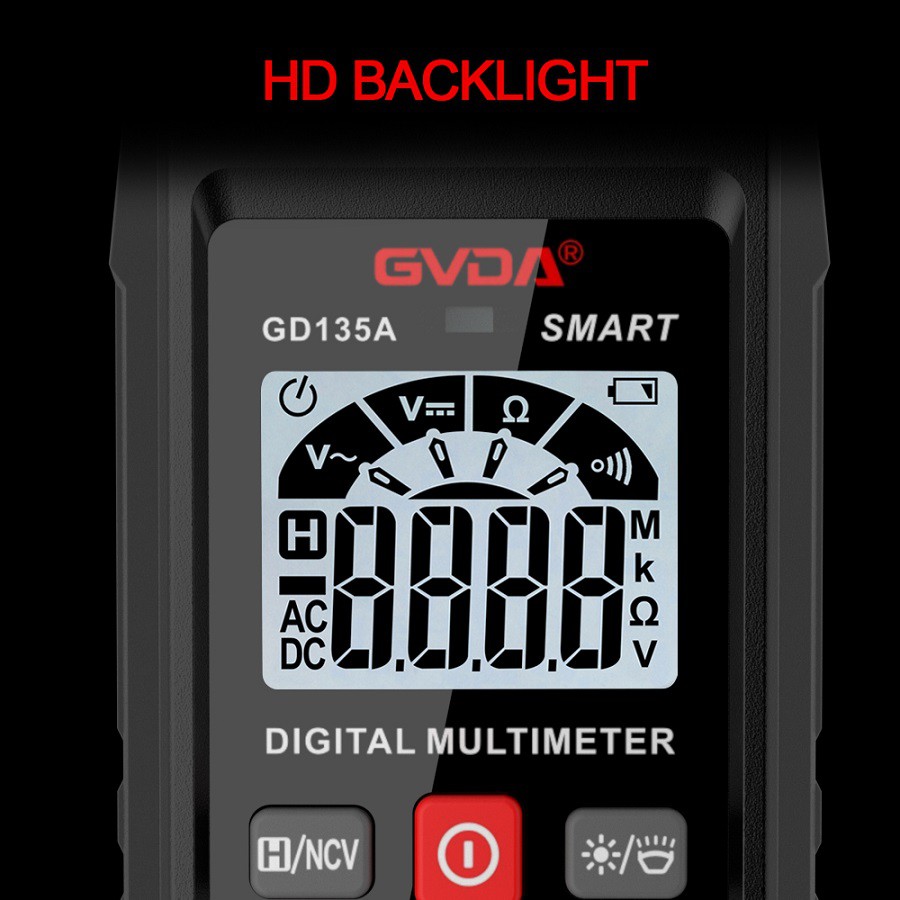

Preverite polne svetle poteze na monitorju. Kratek stik med testnim zatičem in pozitivnim napajalnim priključkom V+, povzroči, da logična ozemljitev postane visoko potencialna in vsa digitalna vezja prenehajo delovati. Zaradi napetosti enosmernega toka, ki se uporablja za vsak hod, so vsi gibi prikazani kot "1888" na merilniku poravnave in "18888" na merilniku poravnave. Če pride do manjkajočega giba, preverite, ali obstaja slab stik ali prekinitev povezave med izhodnim zatičem A/D pretvornika in prevodnim lepilom (ali žico), kot tudi med A/D pretvornikom in zaslonom.
2. Če je težava s posameznimi datotekami, to pomeni, da A/D pretvornik in napajalnik delujeta pravilno. Ker si enosmerna napetost in območje upora delita nabor napetostnih delilnih uporov; AC/DC delilnik toka; AC napetost in AC tok si delita nabor AC/DC pretvornikov; Druge komponente, kot so Cx, HFE, F itd., so sestavljene iz neodvisnih in različnih pretvornikov. Razumevanje razmerja med njimi in nato na podlagi diagrama moči je enostavno najti del z napako. Če je merjenje majhnih signalov netočno ali imajo prikazane številke velika nihanja, se osredotočite na preverjanje, ali je stik stikala za doseg dober.
3. Če so merilni podatki nestabilni in se vrednost vedno kopiči, naredite kratek stik na vhodnem terminalu A/D pretvornika in prikazani podatki niso nič, potem je na splošno 0.1 μ Vzrok za slabo delovanje F-jevega merilnega kondenzatorja.
Na podlagi zgornje analize bi moral biti osnovni vrstni red popravila digitalnega multimetra: glava digitalnega merilnika → enosmerna napetost → enosmerni tok → izmenična napetost → izmenični tok → raven upora (vključno z brenčalom in preverjanjem pozitivnega padca napetosti sekundarne cevi) → Cx → HFE, F, H, T itd. Vendar ne sme biti preveč mehansko. Nekatere očitne težave je mogoče najprej rešiti. Toda pri izvajanju kalibracije je treba upoštevati zgornji postopek.
