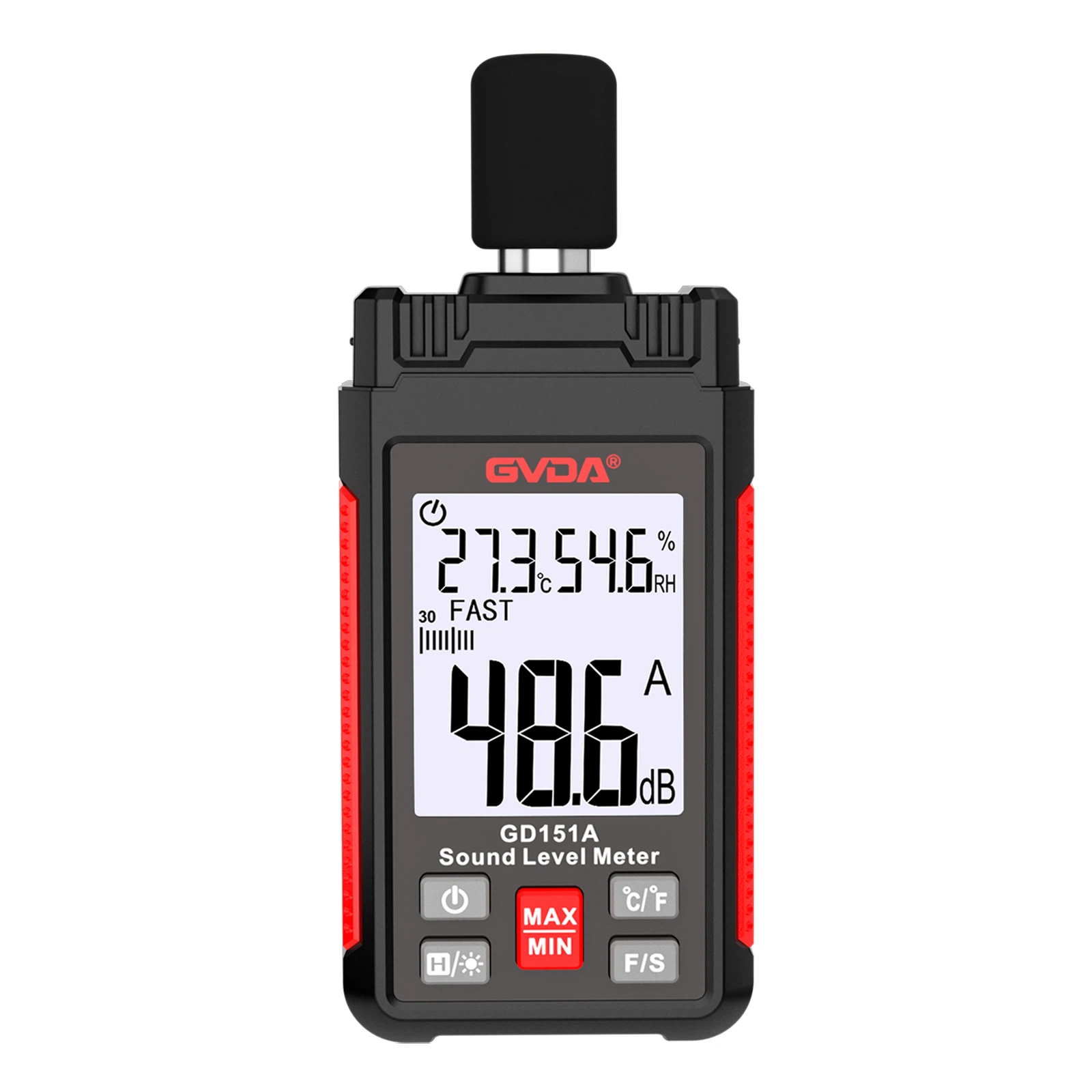

Zgradba in princip delovanja merilnika ravni zvoka
Merilniki ravni zvoka so na splošno sestavljeni iz mikrofonov, ojačevalnikov, dušilnikov, tehtalnih mrež, detektorjev in indikatorjev.
①Mikrofon: pretvorniški element, ki pretvori akustični signal (zvočni tlak) v električni signal (napetost). Obstajajo kristalni mikrofoni, električni mikrofoni in elektretni mikrofoni. Kondenzatorski mikrofoni imajo prednosti širokega dinamičnega razpona, ravnega frekvenčnega odziva, majhne spremembe občutljivosti in dolgoročne stabilnosti ter se večinoma uporabljajo v natančnih merilnikih ravni zvoka in standardnih merilnikih ravni zvoka.
②Ojačevalnik: ojača šibkejše električne signale. Ojačevalnik, uporabljen v merilniku ravni zvoka, zahteva visoko vhodno impedanco in nizko izhodno impedanco, razumno dinamično območje, majhno linearno popačenje in frekvenčno območje, ki ustreza potrebam. Vključuje vhodni ojačevalnik in izhodni ojačevalnik.
③Atenuator: Razpon merilnika ravni zvoka je običajno 25-130dB. Detektor in analogni indikator nimata tako širokega razpona. Običajno se dušilnik uporablja za dušenje močnega signala, da se prepreči preobremenitev ojačevalnika. Dušilnike delimo na vhodne dušilnike in izhodne dušilnike. Da bi izboljšali razmerje med signalom in šumom, je vhodni atenuator nameščen pred vhodnim ojačevalnikom, izhodni atenuator pa je priključen med vhodnim in izhodnim ojačevalnikom. Da bi izboljšali razmerje med signalom in šumom, je treba izhodni dušilnik med merjenjem nastaviti na najvišjo stopnjo dušenja. Ob predpostavki, da vhodni ojačevalnik ni preobremenjen, mora biti vhodni dušilnik nastavljen na najmanjšo stopnjo dušenja, tako da se vhodni signal in električni šum vhodnega ojačevalnika razlikujeta. čim večja razlika.
④Utežno omrežje: V skladu z določbami IEC je izbranih več krivulj, ki so blizu odzivu človeškega ušesa na zvočno frekvenco, in A. bc D Štiri standardna utežena omrežja. Krivulja frekvenčnega odziva A-uteženega omrežja je približno enakovredna obrnjeni krivulji krivulje enakega odziva 40phon, tako da sta srednji in nizkofrekvenčni pas električnega signala do določene mere oslabljena, visokofrekvenčni pas pa je do določene mere tudi oslabljena. B-ponderirano omrežje je približno enakovredno obrnjeni krivulji 70-fonske krivulje enake glasnosti, tako da je električni signal v glavnem oslabljen v nizkofrekvenčnem pasu. C-uteženo omrežje je enakovredno obrnjeni krivulji 100-fonske krivulje enake glasnosti in ima skoraj raven odziv v celotnem območju zvočnih frekvenc, kar je približno enakovredno odzivu človeškega ušesa na visokofrekvenčni zvok. avtor A. bc. Odčitek, izmerjen z omrežjem D-uteževanja, se imenuje raven zvoka, raven zvoka pa je raven zvočnega tlaka po frekvenčnem uteževanju, ki jo je treba razlikovati od ravni zvočnega tlaka.
A-uteženi frekvenčni odziv je prilagojen občutljivosti človeškega ušesa na širok razpon frekvenčnih zvokov, zato se z običajno uporablja pri praktičnih meritvah. D-utežena omrežja se pogosto uporabljajo za merjenje letalskega hrupa.
