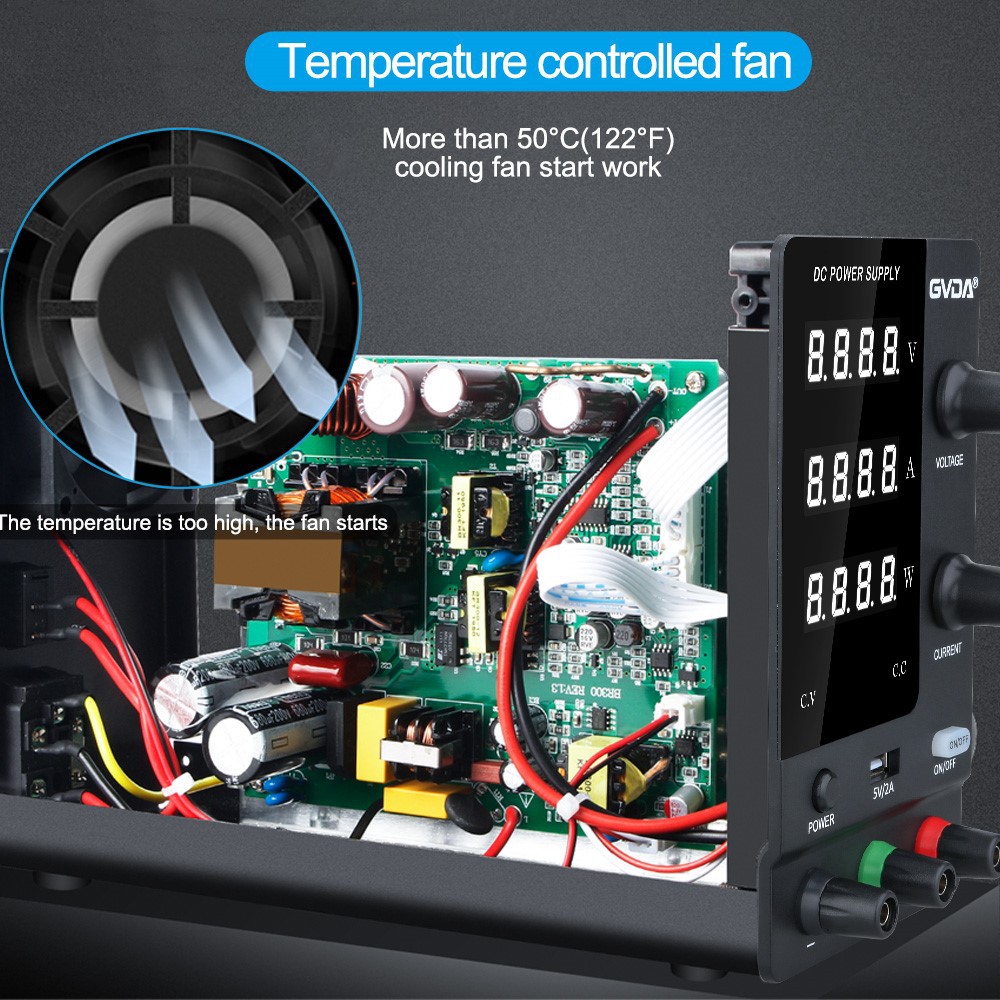

Problem zatiranja impulznega roja v stikalnih napajalnikih
Stikalni napajalniki se lahko uporabljajo ločeno kot elektronska naprava, pogosteje pa se uporabljajo kot komponenta v povezavi z vsako elektronsko napravo. Zato ima stikalni napajalnik svojo posebnost. EMC zmogljivost stikalnega napajanja je povezana z običajno uporabo vsake elektronske opreme. Zaradi tega je EMC zmogljivost elektronske naprave najprej odvisna od EMC zmogljivosti stikalnega napajanja.
① Problem zatiranja impulznega roja v stikalnih napajalnikih
Kar zadeva stikalne napajalnike, poleg vhodnih filtrov stikalnih napajalnikov, preklopni
Sam napajalni vod ima zelo nizek učinek zatiranja motenj skupine impulzov. Glavni razlog je v tem, da je bistvo motenj skupine impulzov visokofrekvenčna motnja skupnega načina, filtrirni kondenzatorji v stikalnem napajalnem vodu pa so nastavljeni tako, da dušijo motnje nizkofrekvenčnega diferencialnega načina. Elektrolitski kondenzator nima zadostnega učinka zatiranja valovanja samega preklopnega napajalnika, da ne omenjam učinka zatiranja motenj skupine impulzov s harmoničnimi komponentami nad 60MHz, zato pri opazovanju valovne oblike skupine impulzov vhodnega in izhodnega konca preklopa napajanje z osciloskopom, ni očitnega učinka dušenja motenj.
Glede na to, da je motnja skupine impulzov motnja skupnega načina.
Kar zadeva stikalne napajalnike, je uporaba vhodnih filtrov pomemben ukrep za zatiranje motenj skupine impulzov, ki jih prejmejo stikalni napajalniki.
Drugič, zasnova visokofrekvenčnih transformatorjev v stikalnih napajalnih tokokrogih, zlasti uporaba zaščitnih ukrepov, ima določen zaviralni učinek na motnje skupine impulzov.
Poleg tega lahko premostitvena kapacitivnost med primarnim vezjem in sekundarnim vezjem stikalnega napajalnika zagotovi pot za skupne motnje iz primarnega vezja v sekundarno vezje, da se vrnejo v primarno vezje.
Ima tudi določen zaviralni učinek na interferenco pulznih skupin.
Nazadnje, dodajanje vezja filtra skupnega načina (induktor skupnega načina in kondenzator skupnega načina) na izhodnem koncu preklopnega napajalnika lahko prav tako igra določeno vlogo pri zatiranju motenj skupine impulzov.
Poleg tega ima stikalno napajalno vezje samo malo zaviralni učinek na motnje impulzne skupine, vendar če je postavitev vezja stikalnega napajanja slaba, lahko še poslabša vdor motenj impulzne skupine v stikalni napajalnik. Predvsem bistvo impulzne skupinske interference je kombinacija prevodnih in sevanih motenj. Čeprav uporaba vhodnih filtrov zavira komponente prevodnih motenj, sevane motnje, ki obstajajo okoli prenosnega voda, še vedno obstajajo. Še vedno lahko prodre v * * razporeditev stikalnega napajalnika (postavitev primarnega ali sekundarnega tokokroga preklopnega napajalnika je preveč odprta in tvori "veliko zančno anteno"), da povzroči motnje sevalnih komponent v impulzni skupini, to pa vpliva na delovanje proti motnjam celotne naprave.
② Kar zadeva problem zatiranja skupine impulzov pri stikalnih napajalnikih, je treba pri preskusu skupine impulzov napajalnikov opreme upoštevati previdnostne ukrepe.
Pri izvajanju testov proti motnjam skupine impulzov na strani moči elektronskih naprav smo zagotovo
Pozornost je treba posvetiti učinkovitosti proti motnjam napajalnika opreme, vendar ne smemo pozabiti dejstva, da je motnja skupine impulzov v bistvu kombinacija prevodnih in sevanih motenj. Če torej na napajalniku izvedemo zadostne ukrepe in test še vedno ni opravljen, moramo razmisliti, ali lahko motnje vstopajo v opremo na druge načine.
