1. Izdelava materialov
1. 3 nizkoenergijski tranzistorji tipa npn, 2 gumbasti bateriji, 1 100Ω upor, 1 svetleča dioda in 1 navadno testno pero.
2. Orodje, spajkalnik, pinceta, diagonalne klešče, multimeter.
Drugič, način proizvodnje
1. Identificirajte komponente
(1) Trioda ima 3 zatiče, ki so emitor (e), baza (b) in kolektor (c). Obstajata dve vrsti triod: tip npn in tip npn, ki imata podobne funkcije, vendar nasprotne smeri toka.
(2) Svetleča dioda ima samo 2 zatiča, ki sta pozitivna elektroda in negativna elektroda. Na splošno je daljši pozitivni pol, drugi pa negativni pol. V vezju ni mogoče obrniti.
2. Odrežite kable vseh komponent na kratko, postrgajte plast oksida in jih zvarite čim bolj kompaktno v skladu s sliko 4.
3. Glede na sliko 5 vstavite spajkano vezje v električno pero, pazite, da bo konec A upora v stiku s kovinskim delom sprednjega konca električnega peresa in pozitivnim polom gumbne baterije. mora biti povezan s kovinskim vijakom na koncu električnega peresa skozi vzmet.
3. Učenje uporabe
1. Merjenje električne energije z indukcijsko metodo

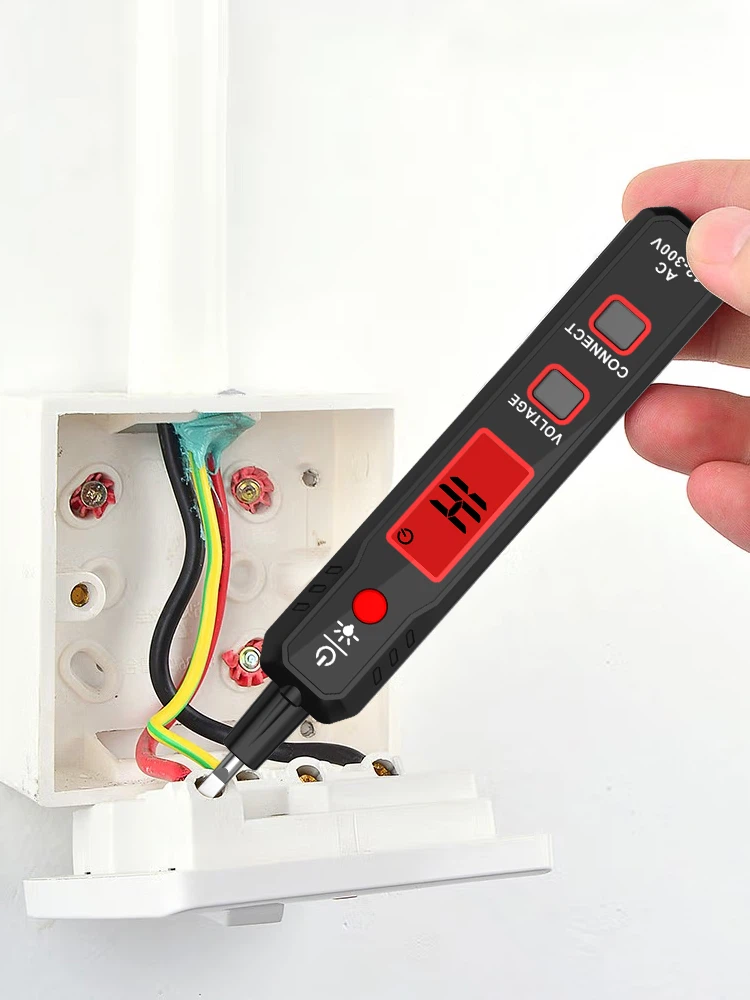

Držite električno pero in se s sprednjim delom dotaknite zunanjega dela električne napeljave (ne kovinskega dela žice). Če lučka LED sveti, pomeni, da je kontakt fazna žica (žica pod napetostjo), sicer pa nevtralna žica (ozemljitvena žica). Če več vrstic ne sveti, to pomeni, da ni elektrike.
2. Prepoznajte diode in triode.
Z eno roko se dotaknite enega pola diode in z drugo roko drugega pola diode. Če lučka LED sveti, to pomeni, da se konica peresa dotika negativnega pola; če ne, se konica peresa dotika pozitivnega pola. Nato obrnite dva zatiča in poskusite znova. Če obe meritvi ne zasvetita, je dioda pokvarjena. Metoda merjenja triode je podobna, lahko jo obravnavamo kot dve diodi, povezani skupaj.
3. Preverite, ali je tokokrog vklopljen ali izklopljen in ali pušča
Ob predpostavki, da vod ni priključen na napajanje, se z električnim peresom z eno roko dotaknite enega konca kabla, z drugo roko pa stisnite drugi konec kabla. Linija je priključena na električno omrežje, držite električno pero, dotaknite se ohišja električnega aparata, svetleča dioda zasveti, kar označuje puščanje.
