Navodila za uporabo indukcijskega testnega peresa
Indukcijsko testno pero lahko meri AC in DC. Ko merite baterijo DC, se z drugo roko dotaknite drugega pola baterije. Razpon prikazuje 12v, 24v, 36√, 110v, 220v. Pri merjenju prisotnosti ali odsotnosti električne energije lahko neposredno prikaže napetost. Uporablja se lahko na enak način kot staromodno električno pero z neonsko žarnico. Ko merite prelomno točko kabla, priključite sumljivo žico na žico pod napetostjo, nataknite električni kontakt peresa na kabel in ga premaknite. Kjer ni prekinitve, bo elektrika Pisalo prikazalo 12v. Ko doseže prekinitveno točko, bo zaslon izginil. Premaknite se naprej in nazaj, da določite položaj, to je, poiščite prelomno točko. To je največja prednost induktivnega peresa pred starim testnim peresom neonske žarnice, vendar ne pozabite priključiti drugih žic na nevtralno linijo. , sicer bo zaradi indukcijskega učinka elektrika povsod, prelomne točke pa ni mogoče najti in morda ne bo mogoče zaznati kakovostnih novih kablov.

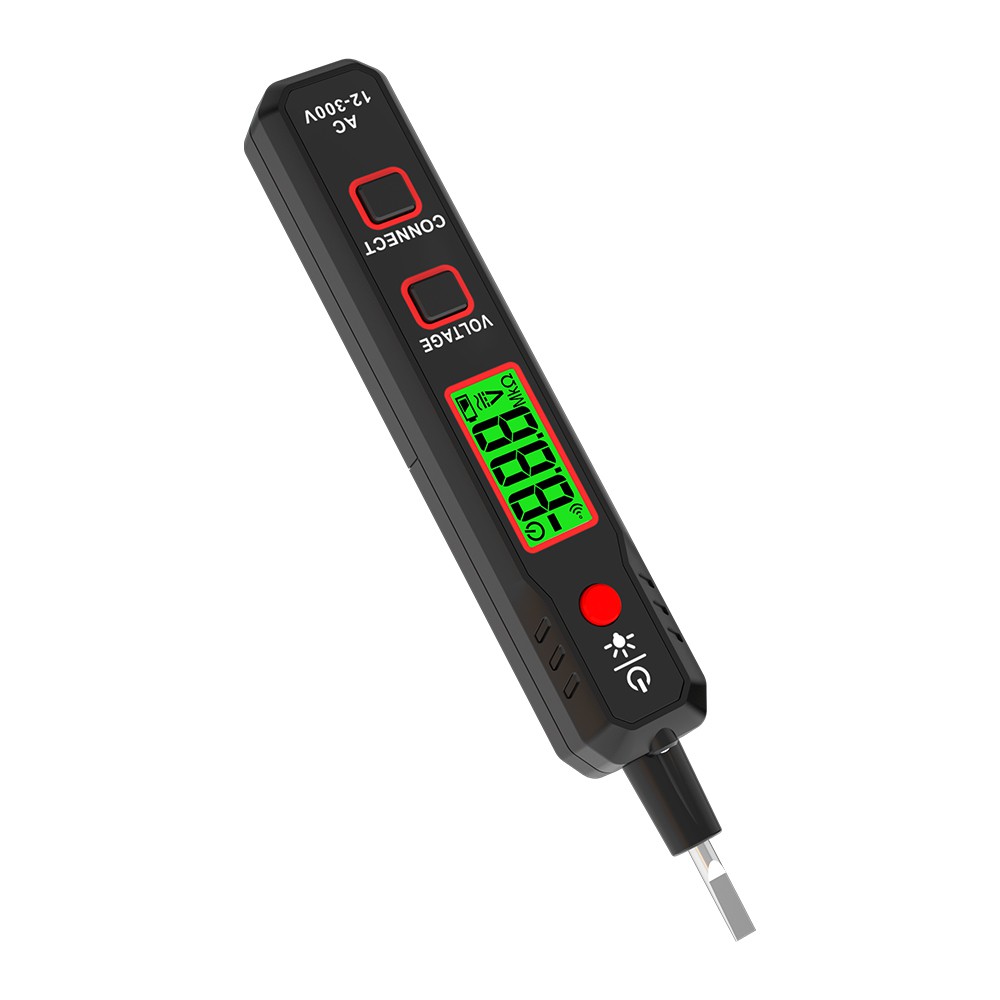

Indukcijsko testno pero je dobra stvar, priročna in praktična. Je dobro merilno orodje za ljudi, ki niso navajeni uporabljati multimetrov. Zgornja slika je tista, ki sem jo uporabil pred mnogimi leti, spodnja slika pa je njeno notranje vezje.
Meri lahko tako AC kot DC. Ko merite baterijo DC, se z drugo roko dotaknite drugega pola baterije. Razpon prikazuje 12v, 24v, 36√, 110v, 220v. Pri merjenju prisotnosti ali odsotnosti električne energije lahko neposredno prikaže napetost. Uporablja se lahko na enak način kot staromodno električno pero z neonsko žarnico. Ko merite prelomno točko kabla, priključite sumljivo žico na žico pod napetostjo, nataknite električni kontakt peresa na kabel in ga premaknite. Kjer ni prekinitve, bo elektrika Pisalo prikazalo 12v. Ko doseže prekinitveno točko, bo zaslon izginil. Premaknite se naprej in nazaj, da določite položaj, to je, poiščite prelomno točko. To je največja prednost induktivnega peresa pred starim testnim peresom neonske žarnice, vendar ne pozabite priključiti drugih žic na nevtralno linijo. , sicer bo zaradi indukcijskega učinka elektrika povsod, prelomne točke pa ni mogoče najti in morda ne bo mogoče zaznati kakovostnih novih kablov.
