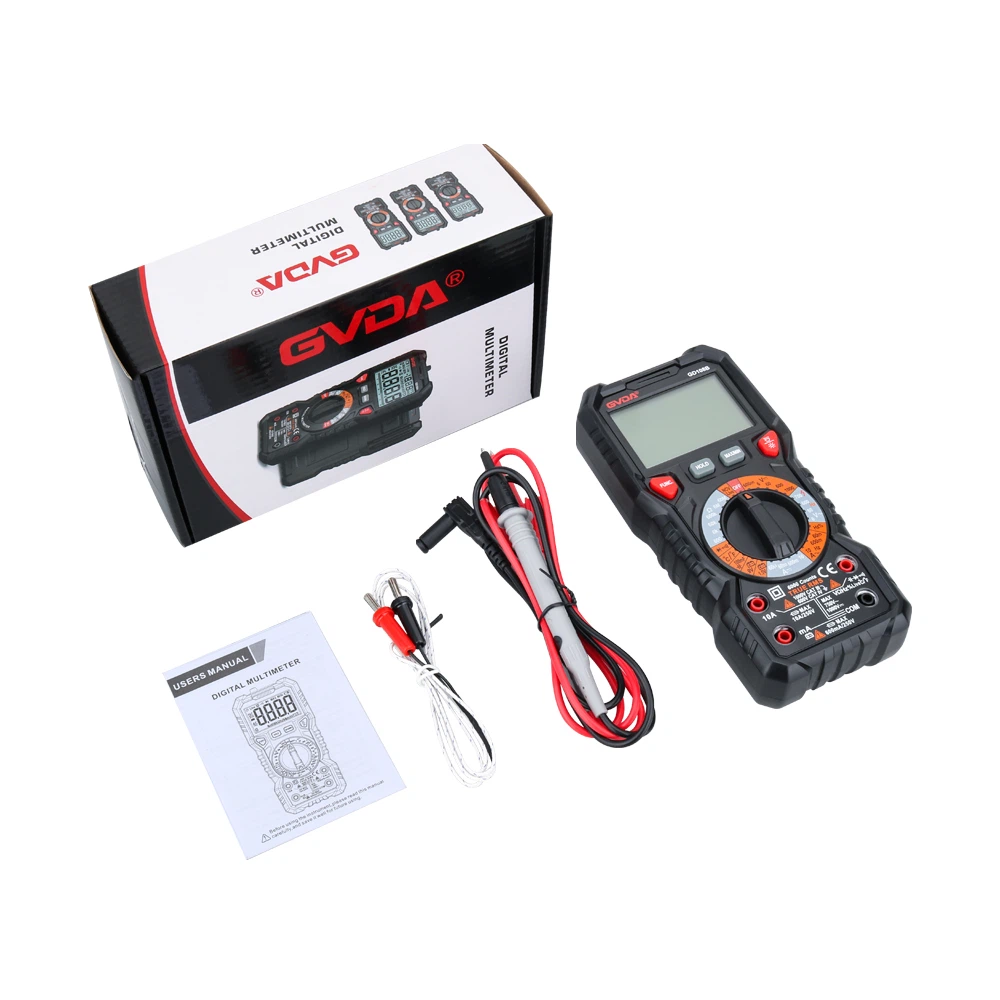

Kako uporabiti multimeter za merjenje kratkega stika, odprtega tokokroga in kratkega stika na liniji
Uporabite datoteko ohm x1 za merjenje obeh koncev črte. Če je upor blizu nič, gre za kratek stik. Če obstaja določen upor (odvisno od obremenitve v liniji), ne gre za kratek stik. Ko je napetost konstantna, manjši kot je upor, večji je tok. Večji je tok, ki teče skozi linijo. Za merjenje obeh koncev črte uporabite datoteko z ohmi 1k ali 10k. Če je upor neskončen, je tokokrog odprt.
Razširjene informacije:
Osnovno načelo multimetra je uporaba občutljivega magnetoelektričnega enosmernega ampermetra (mikroampermetra) kot merilne glave.
Ko majhen tok teče skozi merilno glavo, bo prikazan tok. Vendar glava števca ne more prenesti velikega toka, zato je treba nekaj uporov povezati vzporedno ali zaporedno na glavi števca, da se zmanjša ali zmanjša napetost, da se izmeri tok, napetost in upor v vezju.
Postopek merjenja digitalnega multimetra pretvori izmerjeno vrednost v signal enosmerne napetosti s pretvorniškim vezjem in nato analogno/digitalno (A/D) pretvornik pretvori analogno količino napetosti v digitalno količino, nato pa šteje prek elektronskega števca , in na koncu uporabi digitalni rezultat meritve, prikazan neposredno na zaslonu.
Funkcija multimetra za merjenje napetosti, toka in upora je realizirana prek dela pretvorbenega vezja, merjenje toka in upora pa temelji na merjenju napetosti, kar pomeni, da je digitalni multimeter razširjen na podlagi digitalni enosmerni voltmeter.
A/D pretvornik digitalnega enosmernega voltmetra pretvori analogno količino napetosti, ki se s časom nenehno spreminja, v digitalno količino, nato pa elektronski števec prešteje digitalno količino, da dobi rezultat meritve, nato pa rezultat meritve prikaže dekodirno prikazovalno vezje. Logično krmilno vezje nadzoruje usklajeno delo vezja in zaključi celoten postopek merjenja v zaporedju pod delovanjem ure.
načeloma:
1. Natančnost odčitavanja merilnika kazalca je slaba, vendar je postopek nihanja kazalca bolj intuitiven in njegovo območje hitrosti nihanja lahko včasih objektivno odraža velikost izmerjenega (kot je merjenje rahlega tresenja); odčitavanje digitalnega števca je intuitivno, vendar je proces digitalne spremembe videti neurejen in ga ni enostavno opazovati.
2. V merilniku s kazalcem sta običajno dve bateriji, ena je nizkonapetostna 1,5 V, druga visokonapetostna 9 V ali 15 V, črni preskusni vodnik pa je pozitiven pol glede na rdeči preskusni vodnik. Digitalni merilniki običajno uporabljajo 6V ali 9V baterijo. V uporovnem načinu je izhodni tok testnega peresa kazalnega merilnika veliko večji od izhodnega toka digitalnega merilnika. Zvočnik lahko pri prestavi R×1Ω oddaja glasen zvok "da", pri prestavi R×10kΩ pa lahko svetleča dioda (LED) celo sveti.
3. V območju napetosti je notranji upor kazalnega merilnika razmeroma majhen v primerjavi z digitalnim merilnikom, natančnost merjenja pa je razmeroma slaba. Nekaterih primerov z visoko napetostjo in mikrotokom niti ni mogoče natančno izmeriti, ker bo njegov notranji upor vplival na preskušano vezje (na primer pri merjenju napetosti stopnje pospeševanja televizijske slikovne cevi bo izmerjena vrednost precej nižja od dejanske vrednost). Notranji upor napetostnega območja digitalnega merilnika je zelo velik, vsaj na ravni megaomov, in ima majhen vpliv na preskušano vezje. Vendar pa je zaradi izjemno visoke izhodne impedance dovzeten za vpliv inducirane napetosti, izmerjeni podatki pa so lahko ob močnih elektromagnetnih motnjah v nekaterih primerih napačni.
4. Skratka, kazalni merilniki so primerni za merjenje analognih vezij z relativno visokim tokom in visoko napetostjo, kot so TV sprejemniki in avdio ojačevalniki. Primeren je za digitalne števce pri merjenju nizkonapetostnih in nizkotokovnih digitalnih vezij, kot so stroji BP, mobilni telefoni itd. Ni absoluten, tabele s kazalci in digitalne tabele pa je mogoče izbrati glede na situacijo.
