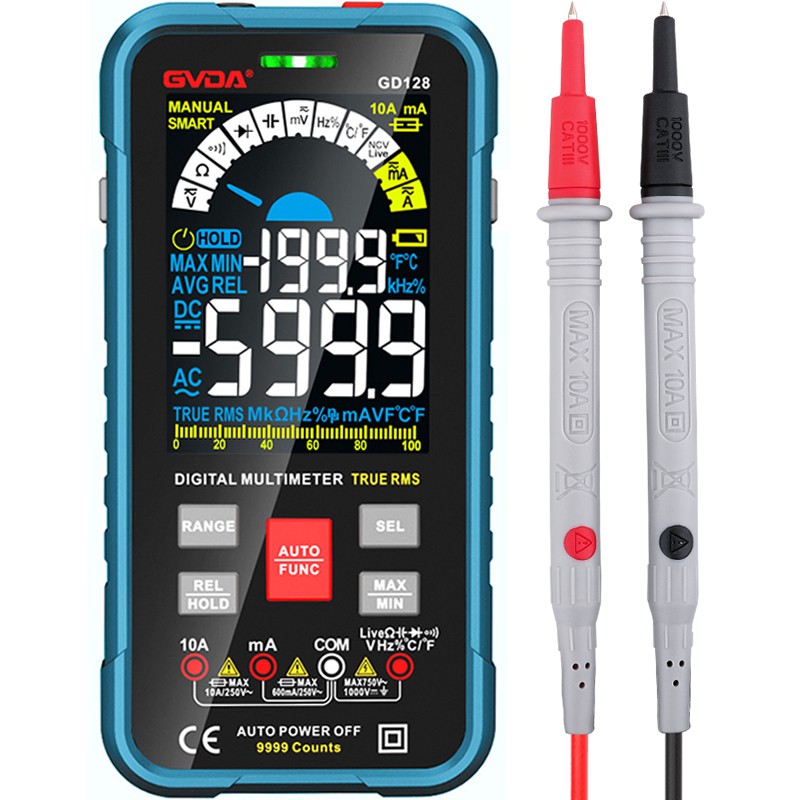

Ena najosnovnejših funkcij DMM je merjenje napetosti. Testiranje napetosti je običajno prvi korak pri odpravljanju težave z vezjem. Če ni napetosti ali če je napetost prenizka ali previsoka, morate najprej odpraviti težavo z napajanjem, preden nadaljujete s preverjanjem.
Valovna oblika izmenične napetosti je lahko sinusna (sinusna) ali nesinusna (žagast, kvadrat itd.). Veliko digitalnih multimetrov lahko prikaže "rms" (efektivno vrednost) izmenične napetosti. Efektivna vrednost je vrednost, pri kateri je izmenična napetost enakovredna enosmerni napetosti.
Veliko tabel ima funkcijo "povprečnega odziva", ki daje veljavne vrednosti, ko je vnesen čisti sinusni val. Takšni merilniki ne morejo natančno izmeriti efektivne vrednosti nesinusoidnih valov. DMM s funkcijo prave efektivne vrednosti (true-rms) lahko natančno izmerijo resnično efektivno vrednost nesinusnih valov.
Zmožnost DMM za merjenje izmenične napetosti je omejena s frekvenco signala, ki se meri. Večina digitalnih multimetrov lahko natančno meri izmenične napetosti od 50 Hz do 500 Hz. Vendar pa lahko merilna pasovna širina AC DMM doseže stotine kilohercev. Za AC napetost in tok mora biti frekvenčno območje skladno s specifikacijo DMM.
Merjenje enosmerne napetosti
①Vstavite črni preskusni kabel v vtičnico COM in rdeči preskusni kabel v vtičnico V/Ω.
② Postavite funkcijsko stikalo v območje napetosti enosmernega toka V-območje in povežite preskusni kabel z napajalnikom, ki ga želite preizkusiti (za merjenje napetosti odprtega tokokroga) ali obremenitvijo (za merjenje padca napetosti obremenitve). Polariteta rdečega vodnika bo istočasno prikazana na zaslonu. nadrejeni.
③ Preverite odčitek in potrdite enoto
Opomba:
①Če ne poznate obsega napetosti, ki ga želite izmeriti, nastavite funkcijsko stikalo na največji obseg in ga postopoma zmanjšujte.
②Če zaslon prikazuje samo "1", to pomeni prekoračitev obsega in funkcijsko stikalo je treba nastaviti na višje območje.
③"" pomeni, da ne merite napetosti, višje od 1000 V, možno je prikazati višjo vrednost napetosti, vendar obstaja nevarnost poškodbe notranjega tokokroga.
④Pri merjenju visoke napetosti bodite posebej pozorni, da preprečite električni udar.
Merjenje izmenične napetosti
①Vstavite črni preskusni kabel v vtičnico COM in rdeči preskusni kabel v vtičnico V/Ω.
② Funkcijsko stikalo postavite v območje AC napetosti V ~ in priključite testno pero na napajalnik ali breme, ki ga želite testirati. Diagram preskusne povezave je enak kot zgoraj. Pri merjenju izmenične napetosti ni prikaza polarnosti.
