Razlaga zgradbe osvetljevalnega dela optičnega mikroskopa
Nameščen je pod odrom in je sestavljen iz reflektorja (ali vira svetlobe), kondenzorja in odprtine.

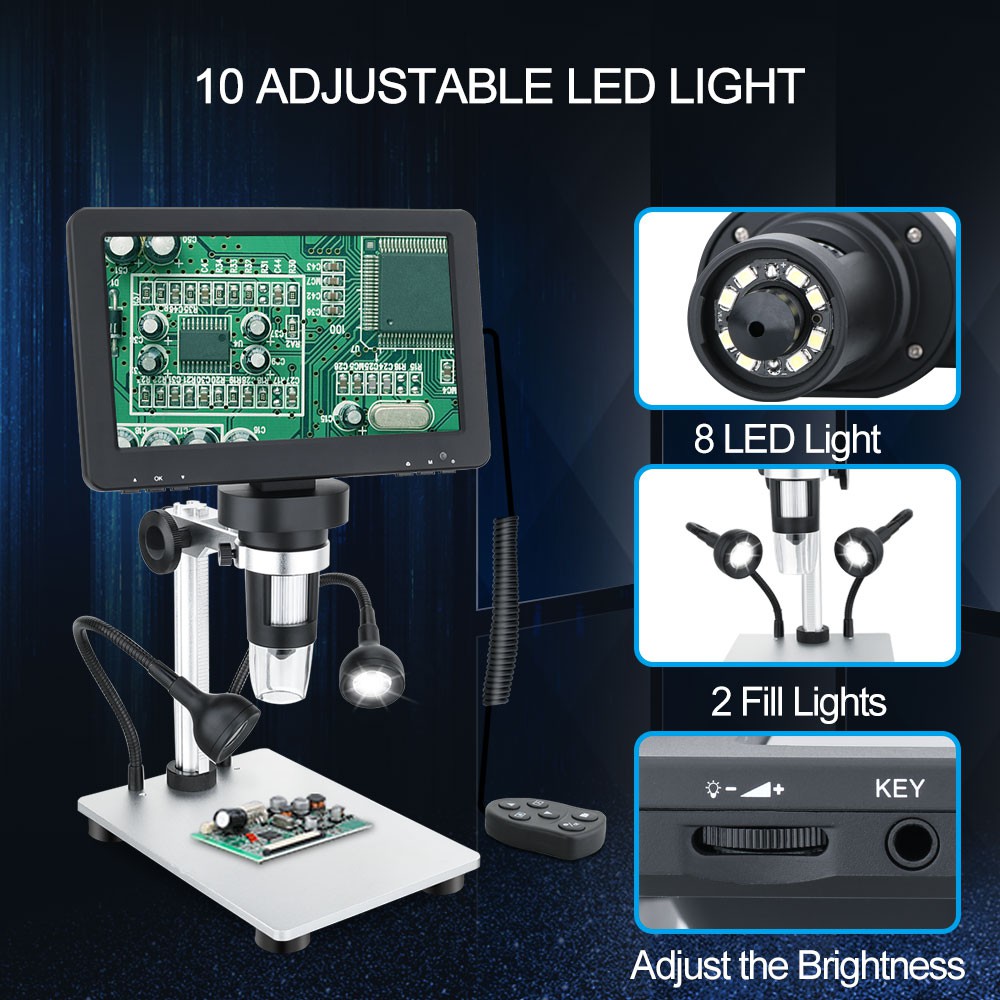

1) Reflektor: zgodnji optični mikroskopi so za pregledovanje predmetov uporabljali naravno svetlobo, na podnožje ogledala pa je bil nameščen reflektor. Reflektor je zrcalo, sestavljeno iz ravne površine in druge konkavne površine, ki lahko odbija svetlobo, projicirano nanjo, na zbiralno lečo za osvetlitev vzorca. Za fokusiranje svetlobe lahko uporabimo tudi konkavno ogledalo. Sodobni optični mikroskopi na splošno uporabljajo električne vire svetlobe, brez odsevnih ogledal in lahko prilagodijo jakost svetlobe.
2) Koncentrator: kondenzor se nahaja pod mizico in je sestavljen iz niza zbiralnih leč in dvižnih vijakov. Kondenzator je nameščen pod mizico, njegova funkcija pa je, da svetlobo, ki jo odbije svetlobni vir skozi reflektor, usmeri na vzorec, da se doseže najmočnejša osvetlitev in doseže svetel in jasen učinek na sliki predmeta. Višino kondenzorja je mogoče nastaviti tako, da fokus pade na preizkušani predmet, da se doseže največja svetlost. Žarišče splošnega kondenzatorja je 1,25 mm nad njim, njegova meja dviga pa je 0,1 mm pod ravnino mize. Zato mora biti debelina uporabljenega stekelca med 0,8~1,2 mm, sicer testirani vzorec ni v žariščni točki, kar vpliva na učinek mikroskopskega pregleda.
3) Zaslonka: Pred sprednjo skupino leč kondenzorja je tudi mavrična zaslonka, ki jo je mogoče odpreti in zapreti, da nadzirate količino svetlobe, ki prehaja skozi, in tako vpliva na ločljivost in kontrast slike. Če je mavrična zaslonka odprta preveliko in presega numerično odprtino leče objektiva, nastane svetlobna lisa; Če je zaslonka zaslonke premajhna, se ločljivost zmanjša, kontrast pa poveča. Zato se med opazovanjem s prilagajanjem zaslonke šarenice zaslonka vidnega polja (mikroskop z zaslonko vidnega polja) odpre na zunanjo tangento oboda vidnega polja, tako da svetloba ne more priti zunaj polja. pogled, da se izognete motnjam zaradi razpršene svetlobe.
