Analiza napetostnih napak digitalnega in analognega multimetra
Če je izmerjena napetost komercialna moč, to je izmenični tok 50 Hz, in sta oba merilnika kvalificirana, lahko to pomeni le, da je notranji upor izmerjene napetosti prevelik. Največji dejavnik, ki vpliva na rezultate izmerjenih napetosti med analognimi in digitalnimi multimetri pri isti frekvenci, je razlika v notranjem uporu, ki je zelo različna in ni enakega reda velikosti. Ko je notranji upor izmerjene napetosti majhen, razlika ni očitna. Če je notranji upor izmerjene napetosti velik, bodo rezultati meritev bistveno drugačni.
V tem primeru je možno, da izmerjena napetost ni dejanska 220 V vodna žica pod napetostjo, ali je napetost, izmerjena po tem, ko je žica pod napetostjo prešla skozi določeno električno napravo, ali pa je napetost netesnega ohišja električnega naprava.
Če izključimo zgornje možnosti, lahko to pomeni le, da je ena od obeh ur netočna in jo je treba popraviti in prilagoditi.
Pri merjenju napetosti je prišlo do napake. Najprej morate ugotoviti, kakšna je frekvenca izmerjene izmenične napetosti v Hz? Ali je ta napetost čisti sinusni val?
Priročniki različnih multimetrov, ki so trenutno na trgu, so označeni z razponom frekvenčnega odziva in AC valovno obliko merilnika pri merjenju AC napetosti. Za vse vrste običajnih digitalnih multimetrov je frekvenčni odziv na splošno 40-1000Hz in mora biti sinusni (popačenje manj kot ali enako 1 %). Natančnost meritev ni zagotovljena za izmerjene AC napetosti, ki presegajo zgornji obseg. To je zato, ker so pretvorbena vezja AC/DC (izmenični tok/enosmerni tok) v večini digitalnih multimetrov v osnovi zasnovana z uporabo dvojnega operacijskega ojačevalnika majhne moči TL062. Ta operacijski ojačevalnik ima omejen GBW (zmnožek pasovne širine ojačanja), zato digitalni multimeter ne more meriti visokofrekvenčne izmenične napetosti (seveda je odvisno tudi od tega, ali je napetostni delilni upor multimetra kompenziran).
Kar se tiče splošnega analognega multimetra (prvi so ga izumili Američani, že pred 100 leti), je njegova notranja zgradba precej preprosta, z visoko občutljivim merilnikom + diodnim usmernikom + napetostnim delilnim uporom (nekaj analognih multimetrov po naročilu). za izboljšanje občutljivosti multimetra je med glavo merilnika in napetostno delilnim uporom dodan operacijski ojačevalnik (AC ojačevalnik). Zato se merilna natančnost tega starega in poceni multimetra ne more primerjati z digitalnim multimetrom. Napetostni delilni upor te vrste merilnika Na splošno se kompenzacija kapacitivnosti ne izvede, zato je frekvenčni odziv na splošno 40-400Hz.
Merilnika merita enako izmenično napetost z razliko desetin voltov. Najprej morate preveriti omrežja njihovih uporov za delitev napetosti, da vidite, ali eden od uporov spremeni vrednost? Če je vse normalno, lahko za analogni multimeter preverite tudi, ali lahko kazalec števca kaže na nič? Za digitalni multimeter lahko preverite, ali je kalibracijski potenciometer območja izmenične napetosti ohlapen?

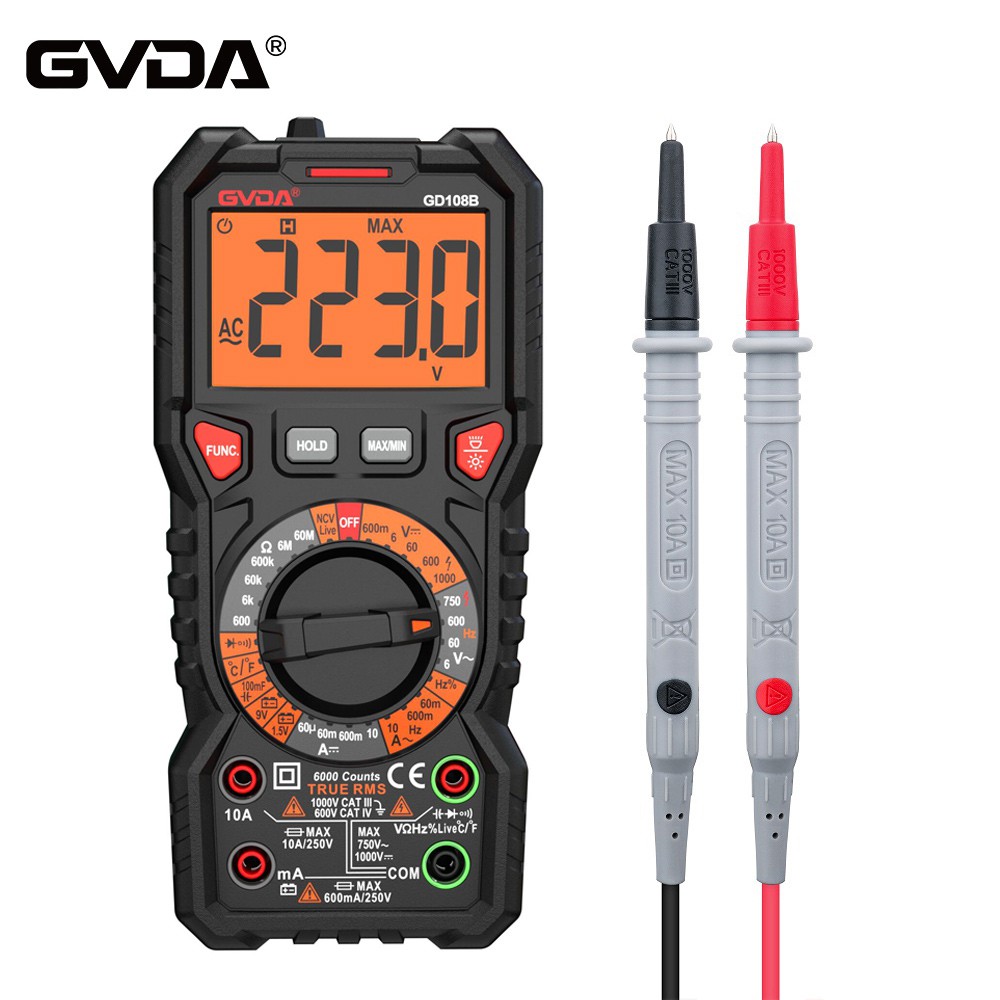

Mimogrede, če želite natančno izmeriti izmenično napetost poljubnih valovnih oblik, je priporočljivo kupiti multimeter z resnično efektivno vrednostjo (TRMS). Ta multimeter lahko natančno meri izmenično napetost različnih valovnih oblik, kot so sinusni valovi, trikotni valovi, pravokotni valovi itd., in je tesno povezan s stopnjo popačenja. Nič za početi.
