Načelo delovanja in uporabe ampermetra s kleščami

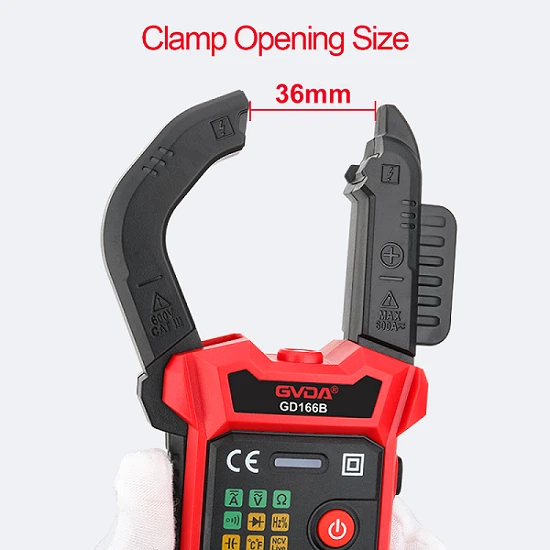

Pomemben del vpenjalnega ampermetra je vpenjalni železni senzor, ki ga je mogoče odpreti in vpeti s pritiskom na sprožilec, da vpnete prekinjeno žico; lahko gre skozi odprtino objemke brez rezanja. Prehod skozi žico z železnim jedrom postane primarna tuljava tokovnega transformatorja, tok pa se skozi tok inducira v sekundarni tuljavi. Tako bo ampermeter, priključen na sekundarno tuljavo, na LCD-prikazovalniku prikazal tok v preskušani liniji. Ampermeter s kleščami serije ETCR je avtomatsko prestavljiv, enostaven za uporabo. Načelo delovanja in uporabe ampermetra s kleščami
Kako uporabljati ampermeter s kleščami:
1. Izberite zahteve glede nivoja, obseg in ločljivost ampermetra s kleščami glede na pogoje testirane linije. Preverite, ali je železno jedro čeljusti nepoškodovano, ali je rja, ali je odpiranje in zapiranje čeljusti občutljivo itd.
2. Pred uporabo se morate seznaniti z navodili in delovati v skladu z zahtevami
3. Med inšpekcijskim pregledom na kraju samem se lahko neposredno testira en enofazni vod (meritev toka v liniji); glavni in ničelni vod je mogoče vpeti skupaj (uhajajoči tok v liniji); trižične linije potrebujejo eno zaznavo. z merjenjem
Lahko presodi tok absorpcijskega tokokroga, tok uhajanja in ozemljitveni tok, tako da presodi, ali je motor preobremenjen
4. Napetost preskušanega tokokroga ne sme preseči vrednosti, označene na ampermetru s kleščami, sicer lahko zlahka povzroči nesrečo z ozemljitvijo ali povzroči nevarnost električnega udara. Tok preskušane linije ne sme preseči meje ampermetra. Če je trenutna vrednost preskušane črte prevelika, je treba zamenjati klešče z velikim razponom.
Nasveti za uporabo ampermetra s kleščami: Pri testiranju majhnega toka najprej nekajkrat navijte žico preskušanega vezja, nato pa uporabite merilne klešče, da preizkusite klešče. Dobljeni podatek je odčitek klešč deljen s številom ovojev žice. Na ta način je izmerjena vrednost natančnejša
