Kratka razprava o problemu puščanja in kraje električne energije z uporabo merilnih klešč
Kar zadeva uporabo ampermetra s kleščami, uporabite ampermeter s kleščami, da preverite, ali obstaja puščanje v nizkonapetostnih vodih in ali obstaja puščanje v liniji. Glavne operacije vključujejo merjenje toka uhajanja, določanje lokacije uhajanja in odkrivanje, ali obstaja uhajanje v notranjih tokokrogih in opremi uporabnika itd.

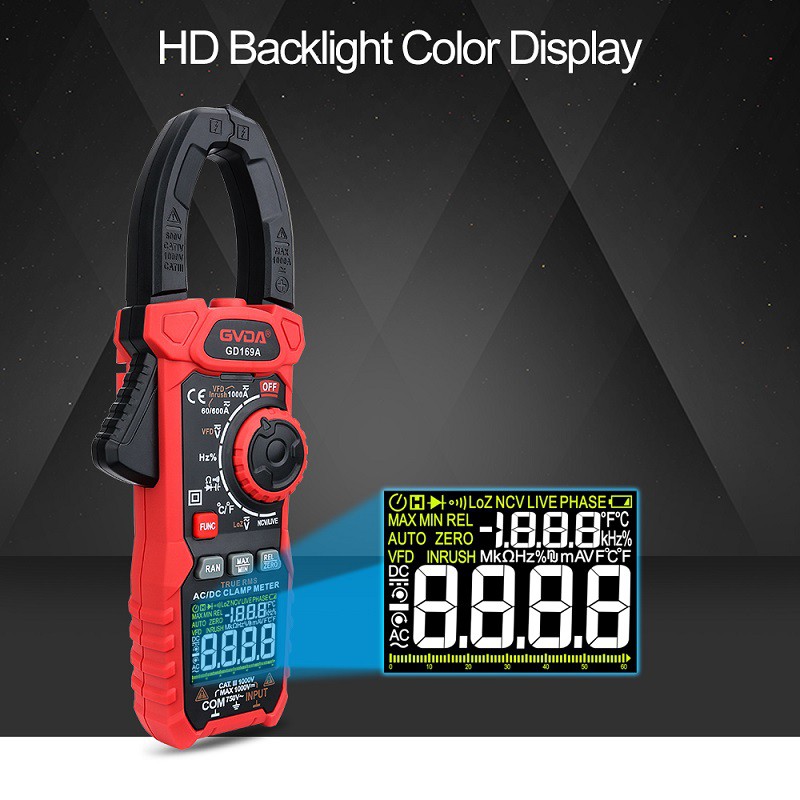

Ampermeter s kleščami za preverjanje težav s puščanjem in krajo električne energije
1. Ugotovite, ali je zaščita na diferenčni tok normalna
Na razdelilnem transformatorju odklopite varovalko na faznem vodu na izhodni strani AC kontaktorja, ki krmili nizkonapetostni vod. Če je zaščita na diferenčni tok v tem trenutku mogoče dati v normalno delovanje, to pomeni, da je zaščita na diferenčni tok dobra; v nasprotnem primeru je treba preveriti in zamenjati zaščito za diferenčni tok.
2. Izmerite tok uhajanja
Na razdelilnem transformatorju odklopite nevtralno žico na izhodni strani AC kontaktorja, ki krmili nizkonapetostni vod. Nato namestite odstranjeno jedro varovalke na eno od faz in izmerite fazo z ampermetrom s kleščami. Izmerjeni tok je uhajajoči tok faze.
Na koncu po isti metodi izmerite uhajajoči tok preostalih faz uhajanja v zaporedju.
Da bi preprečili, da bi bila fazna žica ozemljena na liniji in povzročila, da bi močan tok poškodoval instrument, je treba ampermeter s kleščami med pregledovanjem postaviti na blok velikega toka; če je zaznani tok majhen, postopoma zmanjšajte prestavo.
3. Določite mesto puščanja
Po določitvi fazne črte s puščanjem lahko dodatno določite lokacijo puščanja.
(1) Zaznavanje na razdelilnem transformatorju.
Pri razdelilnem transformatorju vstavite jedro varovalke v fazni vod, ki ga želite pregledati, odklopite varovalke nevtralnega voda in drugih dveh faz ter uporabite merilne spone na stebru, da zaznate fazni vod pod napetostjo, da določite lokacijo puščanje.
Da bi izboljšali učinkovitost, lahko položaj plezalne palice izberete na sredini linije. Z zaznavanjem je mogoče ugotoviti, ali je del puščanja v prvi ali drugi polovici voda, nato pa se zazna odsek voda, kjer obstaja sum puščanja, in tako naprej, da se zoži obseg zaznavanja.
Končno se zaznajo izolatorji stebrov faznega voda v določenem manjšem območju in zaznajo se fazni vodi naročniškega voda, povezani s faznimi vodi znotraj območja. To lahko storite na tleh ali istočasno z zaznavanjem izolatorjev. Za določitev specifične lokacije puščanja.
(2) Zaznavanje na lokaciji uporabniškega ožičenja.
Ko nizkonapetostni vodi oddajajo moč, se lahko merilne klešče uporabljajo tudi za zaznavanje priključnih vodov nizkonapetostnih naročniških vodov v območju suma.
Pri preskušanju je treba fazne žice in nevtralne žice enofaznih napajalnikov hkrati namestiti v čeljusti merilne spone, trifazne žice in nevtralne žice trifaznega napajanja pa je treba prav tako namestiti v čeljusti ob istem času.
Če ni napake pri uhajanju, je vektorska vsota magnetnega pretoka toka obremenitve enaka nič in kazalnik merilnika klešč je prav tako nič; če obstaja tok uhajanja, lahko ampermeter s sponkami zazna tok uhajanja.
4. Preverite, ali je prišlo do puščanja v notranjih tokokrogih in opremi uporabnika
Posebna metoda je uporaba merilnika klešč za merjenje toka uhajanja na vhodnem vodu uporabnika, istočasno pa vstavljanje in izklapljanje uporabnikove električne opreme in svetilk eno za drugo ter pogled na merilnik klešč za odkrivanje sprememb v tok uhajanja, da bi našli opremo, ki pušča. in svetlobna telesa.
Če so vsa preizkušena oprema in sijalke dobre ali je bila oprema z uhajanjem odstranjena, vendar ampermeter s kleščami kaže, da ima uporabnik še vedno uhajajoči tok, je možno, da ima nizkonapetostni vod uporabnika uhajanje in ga je treba izvesti glede na specifično situacijo. obravnavati.
Za napake zaradi puščanja v predhodno zakopanih in skritih cevovodih je edina rešitev njihova zamenjava ali ponovno ožičenje.
5. Težave, ki zahtevajo pozornost pri preverjanju puščanja in kraje električne energije
Pri iskanju napak zaradi uhajanja mora AC kontaktor, ki krmili nizkonapetostno linijo, za kratek čas prisilno poslati moč.
Pri iskanju napak pri puščanju bodite pozorni na varnost. Nekdo mora nadzorovati in izvajati varnostne zaščitne ukrepe. Upoštevajte, da pri branju podatkov merilnih klešč poskrbite za varno razdaljo med človeškim telesom in deli pod napetostjo.
