Princip ampermetra in tokovne klešče za merjenje toka
Pri vsakodnevnem delu večina inženirjev izbere multimeter za merjenje električnih signalov, kot so napetost, majhen tok, upor itd. Kadar je treba preizkusiti velik tok, je na splošno prednost ampermeter s kleščami. Ure s sponkami so v glavah inženirjev enako pomembno orodje kot multimeter.
Načelo delovanja ampermetra s sponkami
Obstajata dve vrsti ročnih sponk: ure z enojnimi AC sponkami in ure AC DC s sponkami z različnimi principi.

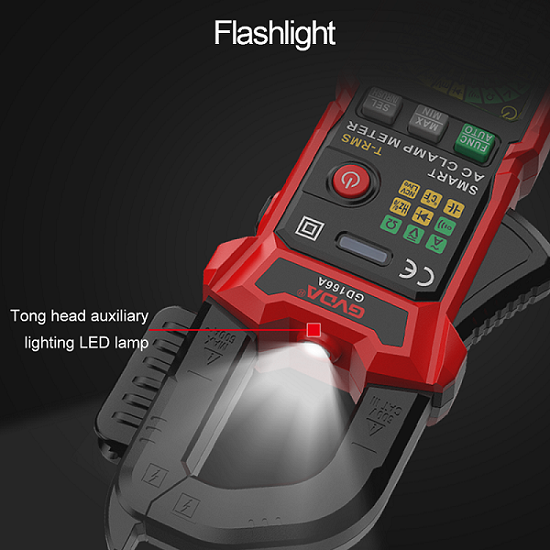

Enojna križna tokovna sponka: Glava sponke uporablja elektromagnetni tokovni transformator. Skozi tuljavo z določenim obratnim razmerjem lahko izmenični tok ustvari elektromagnetno indukcijo v tuljavi vpenjalne glave, s čimer dobimo tok, ki je sorazmeren z izmeničnim tokom. Nato se s pretvorbo električni signal pretvori v digitalni signal.
Merilne klešče AC/DC: Glava klešče uporablja Hallovo aktivno tokovno kleščo. Aktivne komponente ne morejo samo zaznati elektromagnetnega polja izmeničnega toka, ampak tudi pretvoriti signal magnetnega polja v električni signal, ki oddaja napetostni signal, ki je sorazmeren z izmerjenim tokom. Z zanašanjem na Hallove elemente za merjenje in ojačanje je mogoče preizkusiti enosmerni signal.
Kot je znano, lahko multimeter meri le majhne tokove (običajno znotraj 10A, 20A lahko traja nekaj sekund), zato je treba odklopiti testirano linijo in nato multimeter zaporedno priključiti na vezje. Ni klešč za merjenje toka, kar je priročno in učinkovito. Številna industrijska mesta uporabljajo kombinacijo tokovnih klešč in multimetra za testiranje visokih tokov, kar poveča vrednost multimetra.
Pri uporabi ene same merilne klešče AC, merilne klešče AC DC in multimetra v kombinaciji obstajajo razlike v delovanju
Previdnostni ukrepi za uporabo kombinacije ene merilne klešče AC in multimetra: Ker je izhodni signal klešče ene same izmenične napetosti na splošno pretvorba signala med mA in A, je treba multimeter nastaviti na položaj miliamperov mA.
Previdnostni ukrepi za kombinacijo klešč AC/DC in multimetra: Izhodni signal klešč AC/DC se na splošno pretvori med mV in A, zato je treba multimeter nastaviti na položaj mV.
