Kako izmeriti tok z digitalnim multimetrom in uporabo tokovne opreme
Kako izmeriti tok z digitalnim multimetrom
Merjenje toka ni isto kot merjenje drugih količin z digitalnim multimetrom. Metoda merjenja enosmernega toka je priključitev digitalnega multimetra neposredno na preskušano vezje, tako da tok preskušanega vezja teče neposredno v notranje vezje multimetra. Pri indirektni metodi ni treba odpreti vezja in priključiti multimetra na preskušano vezje. Posredna metoda uporablja tokovne klešče.

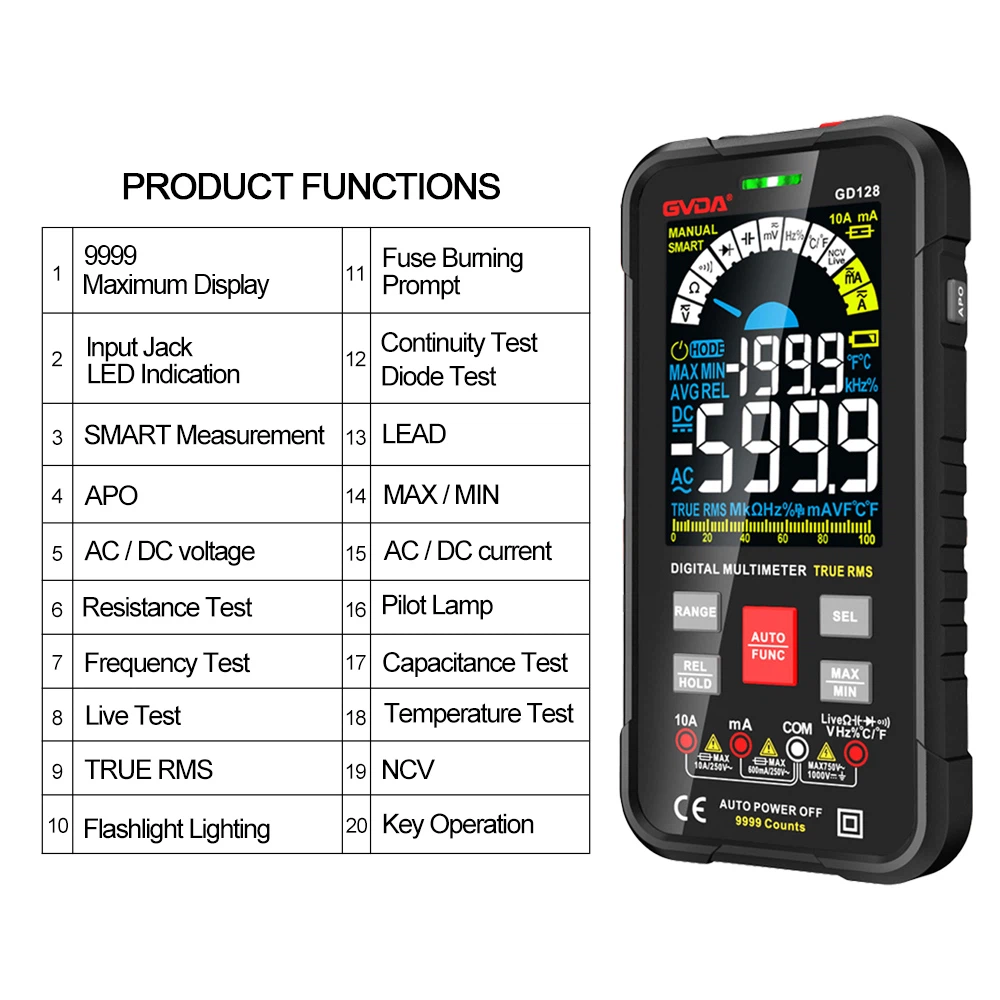

Najprej mora imeti multimeter orodje za merjenje toka. Nato vstavite testne kable v vtičnico za merjenje toka na levi in nato povežite multimeter z linijo, ki jo želite testirati zaporedno. Če ne veste, kolikšen je tok, je najbolje, da povečate prestavo, če ni primerna, pa znižajte, da ne zažgete števca.
①Vstavite rdeči merilni kabel v vtičnico "μ, mA, stopinja" ali IOA, črni preskusni kabel pa v vtičnico "COM".
②Stikalo za funkcionalno območje nastavite na položaj merjenja toka μA￣=, mA￣ ali A. Privzeta nastavitev je merjenje enosmernega toka. Če je potrebna meritev AC, pritisnite modro tipko SE-LECT, da izberete meritev AC toka.
③ Pri merjenju toka morajo biti preskusni kabli zaporedno povezani v preskušanem vezju, rdeči preskusni kabli pa morajo biti blizu pozitivne strani napajanja, sicer se bo na LCD-zaslonu pojavilo "-" (izmenični tok testni kabli niso razdeljeni na pozitivne in negativne).
④ Preberite rezultate meritev z LCD zaslona in vrednost, izmerjena z Uyou OE, je prava efektivna vrednost.
Opombe o meritvah:
① Pri merjenju uporabite pravilno dvigalko, funkcijsko prestavo in obseg. Če toka ni mogoče oceniti, začnite preskus z višjega območja;
② Pri preskušanju visokega toka mora biti iz varnostnih razlogov vsak čas merjenja krajši od 10 s, časovni interval pa mora biti daljši od 15 minut;
③Ko je testni kabel vstavljen v tokovno vtičnico, ga ne priključite vzporedno na nobeno vezje, sicer lahko pregori varovalka ali celo sam multimeter.
merjenje enosmernega toka
1. Izklopite napajanje vezja;
2. Odklopite ali odspajkajte vezje, da priključite merilnik na vezje;
3. Izberite ustrezne prestave AC (A~) in DC (A--);
4. Črni preskusni kabel vstavite v vtičnico COM, rdeči preskusni kabel pa v 10-ampersko vtičnico (10 A) ali 300 mA (300 mA). Izbira te vtičnice temelji predvsem na možnih merah;
5. Testne kable zaporedno povežite z odklopljenim delom vezja;
6. Vklopite napajanje vezja; 7. Opazujte odčitek in bodite pozorni na enoto;
Opomba: Pri merjenju enosmernega toka, če je preskusna sonda obrnjena, se prikaže "—".
vhodna zaščita
Pogosta napaka je, da preskusne kable namestite v tokovne vtičnice, medtem ko poskušate preizkusiti napetost. Upor majhne vrednosti v DMM lahko povzroči kratek stik z virom napetosti.
Skozi digitalni multimeter teče velik tok. Če multimeter ni dovolj zaščiten, ne bo le poškodoval števca in vezja, temveč tudi poškodoval operaterja. Če gre za visokonapetostno vezje (480 voltov ali več), bo to povzročilo večjo nevarnost.
Therefore, the digital multimeter should have a large enough current input protection fuse. Meters without current input fuses cannot be used on high energy circuits (>240 V izmenični tok). Pri digitalnih multimetrih, ki uporabljajo varovalke, morajo imeti varovalke dovolj veliko kapaciteto.
količino za odpravo visokoenergijskih napak. Nazivna napetost varovalke mora biti večja od največje napetosti, ki jo pričakujete. Na primer, varovalka 20 A, 250 V v multimetru ga ne more zaščititi, ko multimeter meri 480 V tokokrog. Varovalka 20 A, 600 V ima lahko zaščitno vlogo, ko multimeter meri 480 V tokokrog.
Trenutni testni dodatki
Včasih vrednost toka, ki jo je treba izmeriti, presega obseg digitalnega multimetra ali pa terenske razmere ne dovoljujejo odpiranja vezja za merjenje toka. Pri testiranju visokega toka (običajno večjega od 2 A) in ne zahteva visoke natančnosti bo tokovna sponka zelo priročna. Tokovne klešče so nameščene okoli žic za merjenje toka in pretvorbo v vrednost, ki jo digitalni merilnik lahko obravnava.
Obstajata dve osnovni vrsti tokovnih sond: vrste tokovnih transformatorjev, ki se uporabljajo samo za meritve AC. Hallove sonde za merjenje izmeničnega ali enosmernega toka.
vrsta pretvornika toka. Na splošno se 1 miliamper uporablja za predstavitev 1 ampera. Trenutna vrednost 100 amperov postane 100 mA, kar je varno za merjenje z digitalnim multimetrom. Priključite žice na vtičnici "mA" in "Com" in obrnite gumb za izbiro funkcij na AC mA.
Sonde za Hallov učinek. Uporabite 1 milivolt, da predstavite vrednost AC ali DC 1 ampera. Na primer, izmenični tok 100 amperov se pretvori v napetost 100 milivoltov izmeničnega toka. Priključite testne kable na vtičnici "V" in "Com". Obrnite gumb za izbiro funkcije na "V" ali "mV". V tem času multimeter uporablja 1 milivolt za predstavljanje 1 ampera.
Pri odklopu ali odspajkanju tokokroga za merjenje toka mora biti napajanje preizkušanega tokokroga odklopljeno. Majhni tokovi lahko povzročijo tudi nevarnost.
Ne preizkušajte napetosti s testnimi kabli, vstavljenimi v tokovne luknje. Lahko poškoduje uro ali ogrozi osebno varnost. Tokovna sonda tipa pretvornika, kot je Fluke 80i-400. Digitalni multimeter uporablja prikaz 1 mA za prikaz dejanskega signala 1 A. Fluke I-1010 Hallova sonda lahko testira zelo visoke AC ali DC tokove. Tok pretvori v napetostni signal. Prikaz napetosti 1 mV predstavlja dejanski tok 1 A.
