Kako najti napako električnega krmilnega tokokroga z multimetrom
2 najbolj praktični metodi za odpravljanje napak v vezju z multimetrom
Obstaja veliko načinov, s katerimi lahko multimeter izmeri, ali je tokokrog povezan, in je relativno preprost. Naslednji dve metodi sta najpogostejši za multimeter za merjenje, ali je vezje povezano. Za bolj jasno in intuitivno razlago multimetra merite vezje.

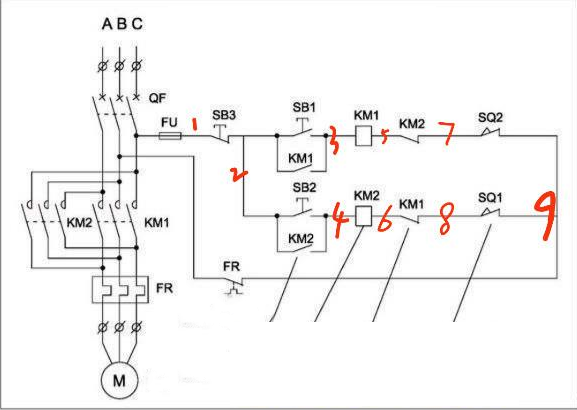

Če se meri vklop-izklop krmilne zanke na zgornji sliki, to je vklop-izklop vezja med linijo 1 in linijo 9:
Prvič, metoda merjenja napetosti.
Najprej vklopite krmilno vezje in nastavite prestavno stikalo multimetra na območje izmenične napetosti 750V. V skladu s shematskim diagramom vezja je eno testno pero multimetra na liniji 9, drugo testno pero pa meri 8-7-6-5-4- Vrstica 3, ko stikalo ni zaprto, sta oba testna kabla v isti fazi, in napetost je 0V. Pri merjenju črte 2-1 sta testna kabla izven faze in napetost je približno 380 V. To je normalno stanje vezja. , katera linija in vrednost napetosti katere točke se ne ujema s shematskim diagramom vezja, potem je v večini primerov točka z napačno vrednostjo napetosti točka napake!
Drugič, metoda merjenja upora.
Najprej je treba prekiniti napajanje tokokroga, preveriti elektriko in po potrditvi, da ni elektrike, nastaviti prestavno stikalo multimetra na brenčalo ali uporovno prestavo in postaviti obe peresi multimeter v vrstici 1 oziroma vrstici 9: v normalnih okoliščinah pritisnite gumb SB1 ali SB2 ali ročno neposredno pritisnite obe vzmeti AC kontaktorja (to je, ročno zaprite normalno odprto točko KM1 ali KM2), v tem trenutku { {6}} je vklopljen, vezje je povezano in multimeter bo imel ustrezen upor tuljave. Če ni vrednosti upora, to dokazuje, da je vezje blokirano. Potrebno je meriti in analizirati vklop-izklop točko za točko v skladu s shematskim diagramom vezja. Metoda merjenja je podobna napetosti.
Tretjič, metoda merjenja upora in metoda merjenja napetosti z multimetrom sta najpogosteje uporabljeni metodi pri odpravljanju težav v vezju. Lahko rečemo, da ima vsak svoje prednosti in ugodnosti. Ključno je, katerega uporabljate običajno. Za merjenje uporabite metodo, ki vam je najbolj znana, s pomočjo multimetra.
