Uporaba in odkrivanje ampermetra s kleščami
Običajno lahko pri merjenju toka z navadnim ampermetrom ampermeter priključimo na merjenje šele po prekinitvi tokokroga in izklopu, kar je zelo težavno, včasih pa to ni dovoljeno pri normalno delujočem motorju. V tem času je veliko bolj priročno uporabiti ampermeter s sponkami, ki lahko meri tok, ne da bi prekinil tokokrog. Načelo delovanja je naslednje:

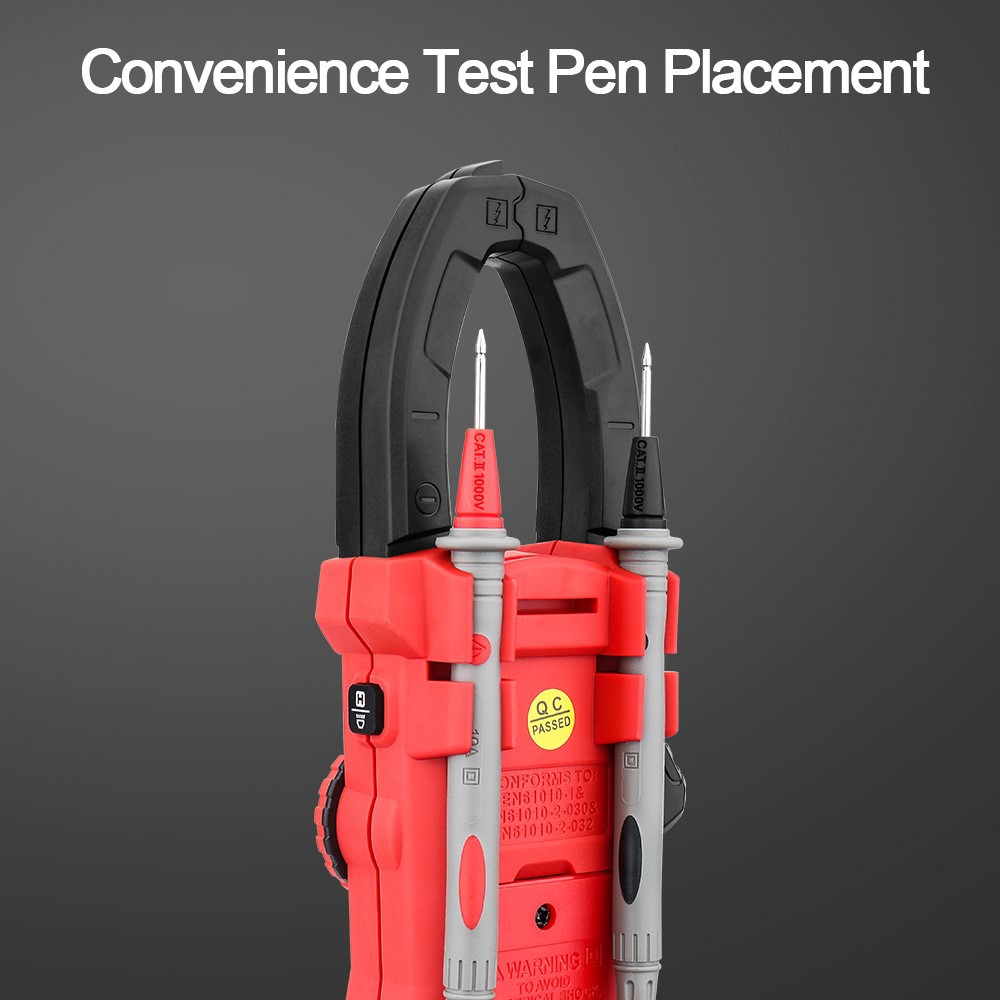

Ampermeter s kleščami je sestavljen iz tokovnega transformatorja in ampermetra. Železno jedro tokovnega transformatorja se lahko odpre, ko je ključ zategnjen; Žica, skozi katero teče izmerjeni tok, lahko prehaja skozi odprto režo železnega jedra, ne da bi ga prerezala. Ko se ključ sprosti, se železno jedro zapre. Žica testiranega vezja, ki poteka skozi železno jedro, postane primarna tuljava tokovnega transformatorja, kjer se tok inducira v sekundarni tuljavi skozi tok. Tako bo imel ampermeter, povezan s sekundarno tuljavo, indikacijo -----, ki meri tok v preskušani liniji. Merilne klešče lahko spremenite v različna območja s prestavljanjem prestav na stikalu. Vendar ni dovoljeno delovati z močjo pri prestavljanju. Natančnost ročnih ur s sponkami na splošno ni visoka, običajno se giblje od 2,5 do 5 stopenj. Za lažjo uporabo so v merilniku tudi pretvorbena stikala z različnimi razponi za merjenje različnih nivojev toka in napetosti.
Način uporabe
Pri uporabi objemke Ampermeter za zaznavanje toka je potrebno vpeti eno od testiranih žic (žic). Če sta vpeti dve (vzporedni žici), toka ni mogoče zaznati. Poleg tega je pri uporabi središča ampermetra objemke (železno jedro) za zaznavanje napaka zaznavanja majhna. Pri preverjanju porabe energije gospodinjskih aparatov je priročno uporabiti ločilo črt. Nekateri ločilniki vodov lahko povečajo zaznavni tok za 10-krat, zato je mogoče tok pod 1 A povečati pred zaznavanjem. Ko se za zaznavanje enosmernega toka (DCA) uporablja ampermeter s kleščami za enosmerni tok, bo prikazano negativno število, če je smer toka toka nasprotna. To funkcijo je mogoče uporabiti za zaznavanje, ali je akumulator vozila napolnjen ali izpraznjen
Zaznavanje prave efektivne vrednosti (RMS)
Ampermeter s kleščami v povprečnem načinu zazna povprečno vrednost sinusnega vala z zaznavanjem izmeničnega toka in prikaže vrednost po 1,11-kratnem ojačanju (izmenični sinusni val) kot vrednost. Valovne oblike in poševni valovi, razen sinusnih valov z različnimi stopnjami valov, so prav tako prikazani po 1,11-kratnem ojačanju, kar povzroči napake pri prikazu. Zato pri zaznavanju valovnih oblik in poševnih valov, ki niso sinusni valovi, izberite ampermeter s kleščami, ki lahko neposredno preizkusi pravo RMS
Odkrivanje puščanja
Zaznavanje uhajanja se razlikuje od običajnega zaznavanja toka, kjer morata dva (enofazna 2-žica) ali trije (enofazna 3-žica, trifazna 3-žica) stisniti skupaj. Ozemljitveno žico je mogoče tudi vpeti za zaznavanje. Metoda upravljanja izolacije za odkrivanje toka uhajanja na nizkonapetostnih tokokrogih je postala glavno sredstvo presoje. Odkar je bila potrjena (revizija tehničnega standarda električne opreme leta 1997), so se objemke toka uhajanja postopoma uporabljale za zaznavanje v stavbah in tovarnah, ki ne morejo izklopiti
