Uporaba in varnostni ukrepi ampermetrov s kleščami
AC ampermeter s kleščami je v glavnem sestavljen iz tokovnih transformatorjev in instrumentov usmerniškega sistema. Izmerjeni tokovni vodnik je enakovreden originalnemu navitju tokovnega transformatorja. Na železnem jedru je sekundarno navitje tokovnega transformatorja. Sekundarno navitje je priključeno na instrument usmerniškega sistema. V skladu z določenim deležem variacije med primarnim in sekundarnim navitjem tokovnega transformatorja usmerniški instrument prikaže trenutno vrednost testiranega vezja.
Merilnik AC/DC s kleščami je elektromagnetni instrument. Izmerjena tokovna žica je nameščena v objemko kot vzbujalna tuljava. Magnetni tok tvori vezje v železnem jedru. Elektromagnetni merilni mehanizem je nameščen na sredini reže železnega jedra in ga magnetno polje odkloni, da dobi odčitke. Ker merilni tok ne vpliva na njegovo deformacijo, lahko meri izmenični in enosmerni tok.
Uporaba ampermetra s kleščami

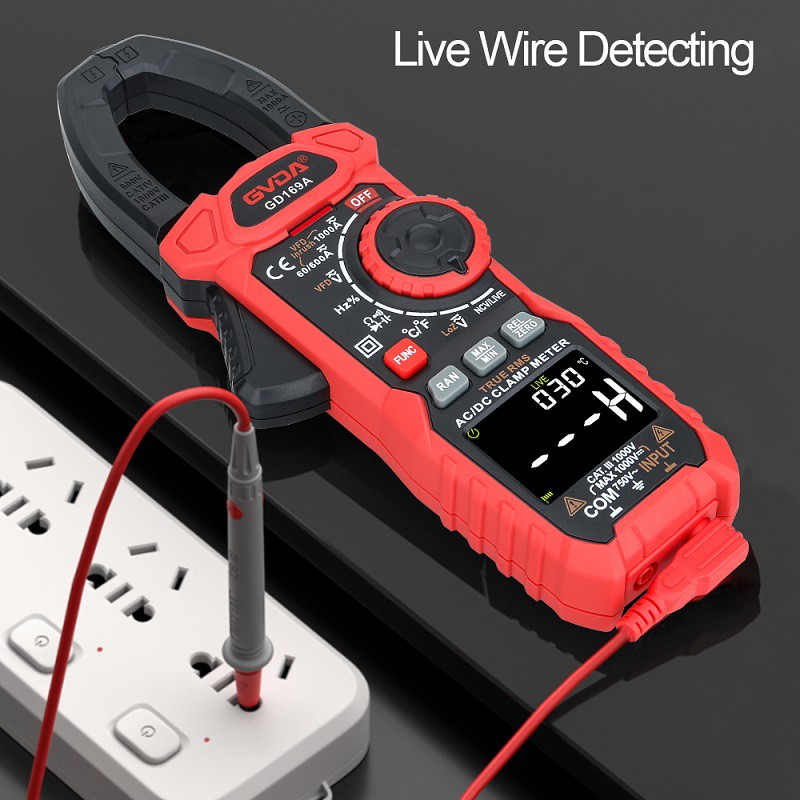

Pri merjenju toka preprosto pripnite napeljavo, ki jo želite izmeriti, v jedro ampermetra s kleščami in nato odčitajte odčitek na zaslonu digitalnega zaslona ali indikatorski plošči. Je enostaven za uporabo. Samo trdno vpnite merilno vrvico. Vendar pa so s široko uporabo digitalnih ampermetrov s kleščami dodali številne funkcije, kot so napetost, temperatura, upor itd. (včasih imenovani multimeter s kleščami, kot je prikazano na desni sliki, z dvema vtičnicama za sonde na instrumentu) . Z vrtenjem gumba lahko izbiramo različne funkcije, način uporabe pa je podoben običajnemu digitalnemu multimetru. Za pomen nekaterih posebnih funkcijskih gumbov glejte ustrezna navodila.
Pri uporabi ampermetra s kleščami je treba upoštevati naslednje:
Ko je izmerjeni tok majhen, lahko tokovno žico večkrat navijemo in jo postavimo v sponke za merjenje. Vendar pa lahko dejansko vrednost toka dobimo tako, da odčitek delimo s številom tuljav. Ko je meritev končana, postavite nastavitveno stikalo v položaj za največji obseg (ali zaprt položaj) za naslednjo varno uporabo.
Med merjenjem ne menjajte prestav.
Bodite pozorni, da mora biti napetost v tokokrogu nižja od nazivne vrednosti ampermetra s kleščami. Ampermetrov s kleščami ni mogoče uporabiti za merjenje toka v visokonapetostnih tokokrogih, sicer lahko povzroči nesreče ali električni udar.
