Metoda uporabe multimetra za iskanje in povezavo trifaznega asinhronega motorja v trikotnik
Najprej nastavimo vsako fazno skupino polov. Ne glede na to, koliko polov ima vaš motor, ima vsaka skupina tuljav "glavo" in "rep". Opredelitev "glave in repa" je smer vseh tuljav glede na smer toka. Vsi se strinjajo. Po zaporedni povezavi vseh faznih skupin končno ostane šest vrstic, to je, da ima vsaka faza "glavo" in "rep". Glavo prvega elementa definiramo kot številko 1, glavo drugega elementa kot številko 2, glavo tretjega elementa kot 3, rep prvega elementa kot 4 in rep drugega elementa kot v 5 in definirajte rep tretjega elementa kot 6. Da bi zagotovili, da je fazna razlika 120 stopinj, zamenjamo definiciji glave in repa drugega člena.
Če gre za motor, ki je nižji od 3KW, lahko repa povežemo zaporedno, da tvorimo zvezdno povezavo. Če je moč motorja večja od 3KW, moramo prvega povezati vzporedno, da tvorimo povezavo trikot. Vrstno zaporedje delta povezave je 1 in 6 vzporedno, to je prva Glava predmeta je vzporedno povezana z repom tretjega elementa; 2 in 4 sta povezana vzporedno, to pomeni, da je glava drugega elementa povezana vzporedno z repom prvega elementa; 3 in 5 sta povezana vzporedno, to pomeni, da je glava tretjega elementa povezana vzporedno z repom drugega elementa. Vse tri skupine so priključene na trifazno električno energijo, ki je delta povezava. Če ima motor 6-položajni priključek, kot je prikazano na spodnji sliki, ga povežite z bakrenimi ploščami po ožičenju v skladu s to definicijo.

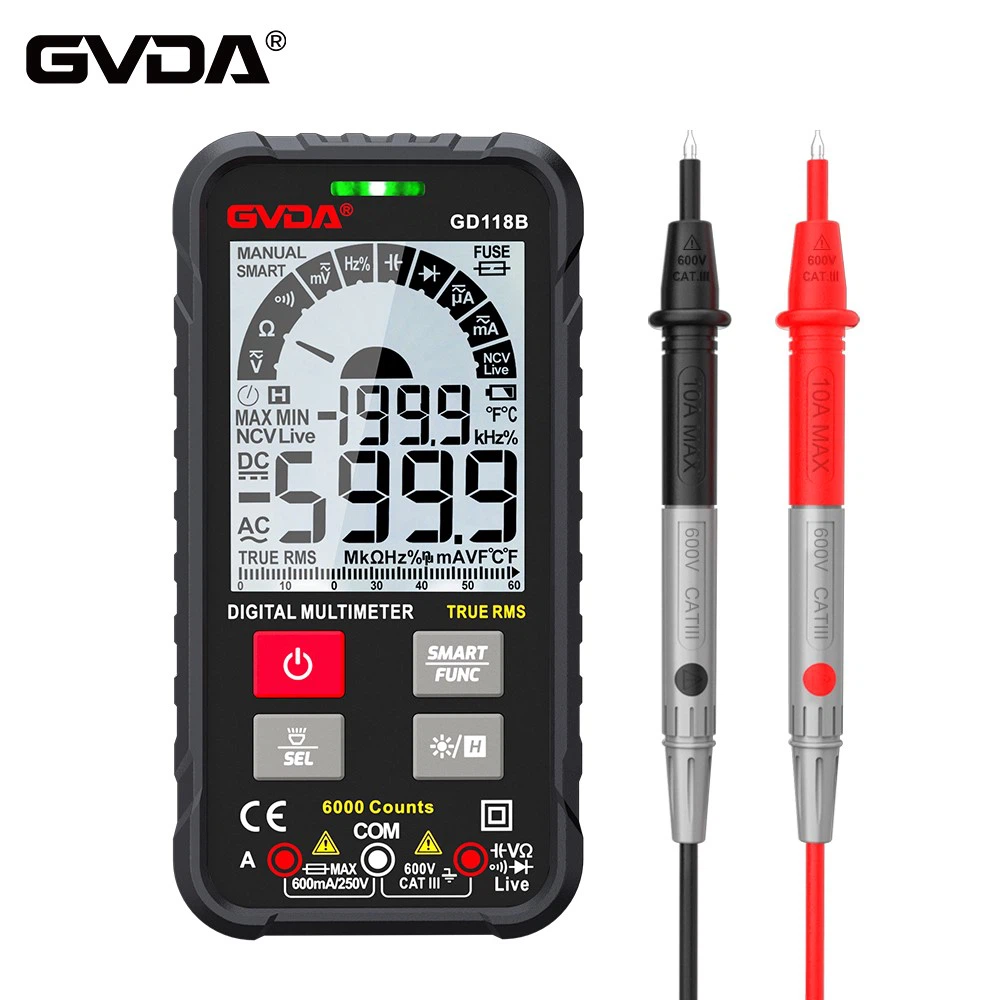

Uporabite multimeter za merjenje treh faznih skupin motorja. Vrednost upora enosmernega toka je enaka. Samo poiščite glavo in rep po zgornji metodi. Tri glave so na eni strani znotraj motorja, trije repi pa na nasprotni strani. Najti ga je enostavno.
Najlažji način je, da uporabite položaj za vklop/izklop multimetra za merjenje šestih žic med dvema paroma. Razlaga povezave je najti glavo in rep treh skupin iste skupine navitij, 1 in 2 iste črke pa sta začetek in konec, nato pa določite zgornji konec. To je W2, U2, V2 in spodnji konec je U1, V1, W1.
