Principi merjenja toka s kleščami in tokovnimi kleščami
Pri vsakodnevnem delu večina inženirjev multimetre uporablja za merjenje električnih signalov, kot so napetost, nizek tok in upor. Vendar pa so pri preskušanju visokih tokov na splošno prednostni ampermetri s kleščami. Merilna sponka je v glavah inženirjev enako pomembno orodje kot multimeter.
Načelo ampermetra s kleščami
Merilne spone lahko razdelimo na merilne spone z enim AC in merilne spone AC/DC, njihova načela pa so različna.
Enojna navzkrižna tokovna sponka: Glava sponke uporablja elektromagnetni tokovni transformator. Skozi tuljavo z določenim razmerjem ovojev lahko izmenični tok ustvari elektromagnetno indukcijo v tuljavi vpenjalne glave, s čimer dobimo tok, ki je sorazmeren izmeničnemu toku. Nato se s pretvorbo električni signal pretvori v digitalni signal.

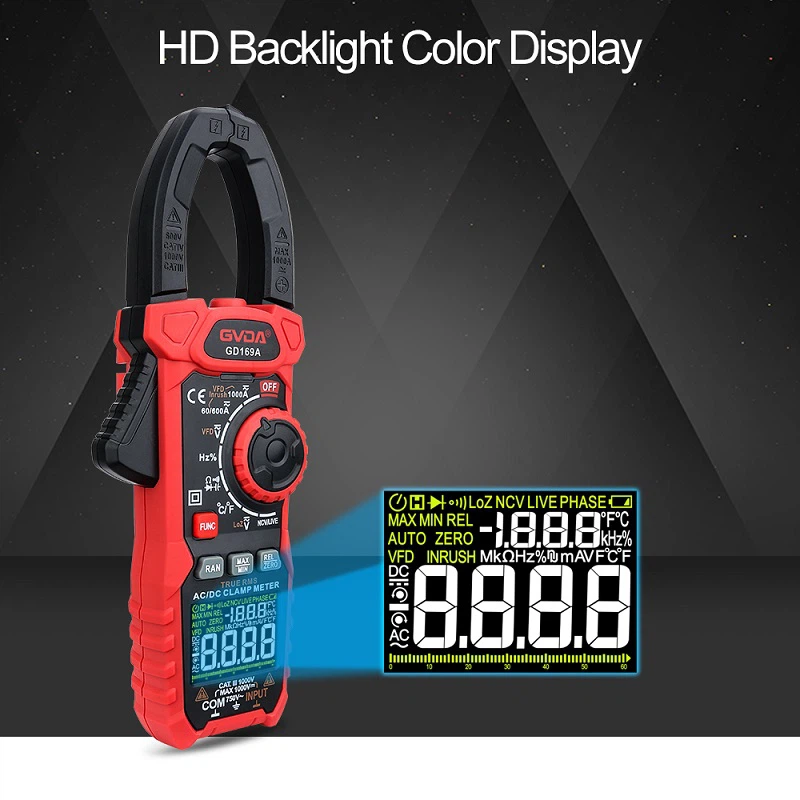

AC/DC klešče: Glava klešče uporablja Hallovo aktivno tokovno kleščo. Aktivne komponente ne morejo samo inducirati elektromagnetnih polj izmeničnega toka, temveč tudi pretvoriti signale magnetnega polja v električne signale, pri čemer oddajajo napetostni signal, ki je sorazmeren z izmerjenim tokom. Z zanašanjem na Hallove elemente za merjenje in ojačanje je mogoče preizkusiti signale enosmernega toka.
Kot je znano, lahko multimeter meri le majhne tokove (običajno znotraj 10 A, 20 A pa lahko traja tudi nekaj sekund), zato je potrebno odklopiti testirano vezje in multimeter priključiti zaporedno na vezje. Za udobno in učinkovito merjenje toka ni merilnih klešč. Številna industrijska mesta uporabljajo kombinacijo tokovnih klešč in multimetrov za preizkušanje visokih tokov, kar poveča vrednost multimetra.
Pri uporabi enega samega merilnika AC klešč, merilnika AC/DC in multimetra v kombinaciji, obstajajo razlike v delovanju
Previdnostni ukrepi za uporabo kombinacije enojnih merilnih klešč za izmenični tok in multimetra: Ker se izhodni signal klešč za en izmenični tok običajno pretvori iz mA v A, je treba multimeter nastaviti na položaj miliamperov mA.
Previdnostni ukrepi za kombinacijo AC/DC klešč in multimetra: Izhodni signal AC/DC klešč se na splošno pretvori iz mV v A, zato je treba multimeter nastaviti na položaj mV.
