Načelo modula za nastavitev napetosti enosmernega napajalnika

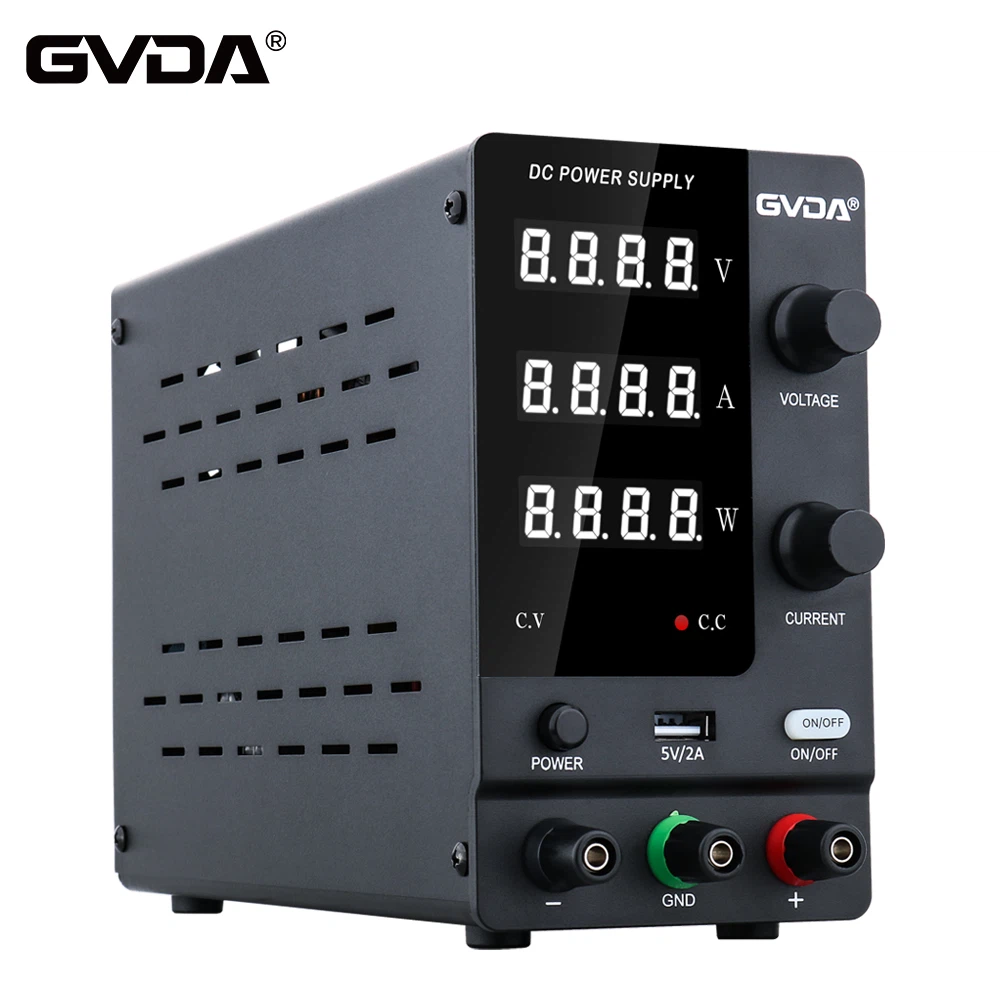

Enosmerni napajalnik je nepogrešljiva oprema v industriji napajalnika, kot je industrija preklopnega napajanja, se uporablja za preskušanje izhodne napetosti v preklopnem napajalniku in končno potrditev specifikacij.
Enosmerni napajalnik igra ključno vlogo pri razvrstitvi napajalnika, kaj je torej modulno načelo nastavitev napetosti enosmernega napajalnika?
V modulu za nastavitev napetosti enosmernega napajalnika je nastavljiva cev sestavljena iz transistrjev za učinek na polje za doseganje izhoda visokega toka. Ker zasnova zahteva Iomax=5 A, Iomin=0 A, Pm=(Vimax-Vomin)Iomax=(30×5)=150 W, lahko zato nastavitev cevi v tem krogu izbere TL431.
Primerjava in ojačevanje vezja sprejme operativni ojačevalnik OP07, CPU nadzoruje izhodno napetost skozi DAC, nato pa vzorčni krog, sestavljen iz R9, R10, in RP izvaja vzorčenje napetosti.
Negativno povratno vezje, sestavljeno iz FET, OP07, LM324 in vzorčenja, lahko realizira namen nastavitve izhodne napetosti (stabiliziranje).
