Uvod v zgradbo in princip ampermetra s transformatorskimi kleščami

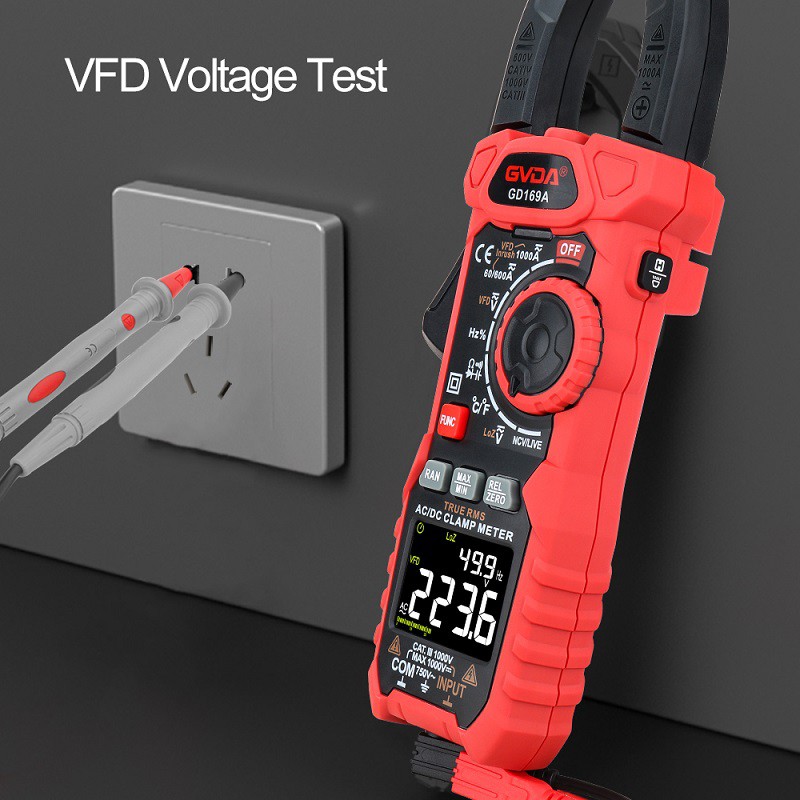

Merilne klešče (klešče) je instrument, ki združuje tokovni transformator in ampermeter in je pomembna veja digitalnega multimetra; je prenosni instrument, ki lahko neposredno meri izmenični tok vezja, ne da bi odklopil vezje.
Zgradba in princip
Merilne klešče so v bistvu sestavljene iz tokovnega transformatorja, kleščnega ključa in usmerniškega magnetoelektričnega sistema z instrumentom za reakcijsko silo.
Merilne klešče delujejo po istem principu kot transformator. Primarna tuljava je žica, ki poteka skozi železno jedro v obliki objemke, ki je enakovredna primarni tuljavi 1-obratnega transformatorja, ki je stopenjski transformator. Sekundarna tuljava in ampermeter za merjenje sestavljata sekundarno zanko. Ko skozi žico teče izmenični tok, je ta obrat tuljave tisti, ki ustvari izmenično magnetno polje in v sekundarnem tokokrogu nastane induciran tok. Razmerje med velikostjo toka in primarnim tokom je enakovredno obratnemu razmerju ovojev primarne in sekundarne tuljave. . Ampermeter s kleščami se uporablja za merjenje velikih tokov. Če tok ni dovolj velik, lahko primarno žico napeljemo skozi klešče, da povečamo število ovojev, hkrati pa izmerjeni tok delimo s številom ovojev.
Sekundarno navitje dovodnega tokovnega transformatorja ampermetra s kleščami je navito na železno jedro in priključeno na AC ampermeter, njegovo primarno navitje pa je izmerjena žica, ki poteka skozi sredino transformatorja. Gumb je pravzaprav stikalo za izbiro območja, funkcija ključa pa je odpiranje in zapiranje gibljivega dela jedra pretočnega transformatorja, tako da lahko vpne preskušano žico.
Ko merite tok, pritisnite ključ, odprite čeljusti in postavite tokovno žico, ki jo preskušate, na sredino dovodnega tokovnega transformatorja. V stranskem navitju se inducira tok, ki teče skozi tuljavo elektromagnetnega ampermetra, kar povzroči odklon kazalca, izmerjena vrednost toka pa je prikazana na številčnici.
Po vstavitvi preskušane žice v okno skozi jedrni gumb bodite pozorni na dobro prileganje obeh strani čeljusti in ne pustite drugih predmetov v sredino;
Najmanjši obseg klešč je 5A, napaka prikaza pa bo večja pri merjenju majhnega toka. To je rezultat, ki ga je mogoče izmeriti po večtedenskem navijanju žice pod napetostjo na kleščah in dobljeno odčitano vrednost deliti s številom obratov.
