Kako je ampermeter s kleščami merilni instrument
Ampermeter s kleščami je sestavljen iz tokovnega transformatorja in ampermetra. Je instrument, ki se uporablja za merjenje trenutne ravni delujočega električnega tokokroga in lahko brez prekinitve meri izmenični tok.
Ampermetri s kleščami se večinoma uporabljajo za merjenje jakosti toka v tekočih električnih tokokrogih (nekateri ampermetri s kleščami lahko merijo tudi napetost). Spodaj bomo kot primer vzeli ampermetre s kleščami, da bomo razumeli način uporabe ampermetrov s kleščami.

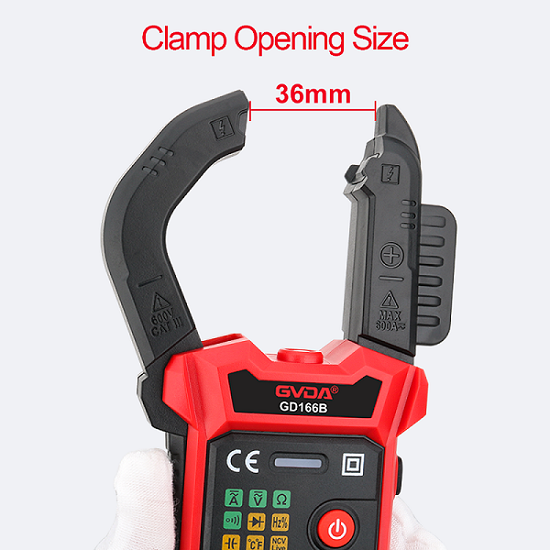

Pri merjenju toka z ampermetrom s kleščami vpnite tekočo žico, ki jo želite preizkusiti, v okence z železnim jedrom ampermetra s kleščami in nato odčitajte odčitek kazalca na glavi merilnika. Ko merite prvič, najprej ocenite najvišjo raven toka in nato premaknite na ustrezno območje za uradne meritve. Pri vsaki spremembi obsega je treba čeljusti odpreti in preklopiti stikalo za obseg. Čeljusti ampermetra s kleščami morajo biti čiste in suhe.
Če se z minimalno tokovno prestavo meri majhen tok in je odklon kazalca manjši od 1/2 obsega, zaradi česar je težko odčitati, lahko žico, ki jo želite izmeriti, navijete za nekaj obratov v objemko in odčitek lahko delite s številom ovojev žice, ki jo želite naviti, da dobite vrednost toka, ki jo želite izmeriti.
Ko je žica vpeta v objemko, če na ampermetru s kleščami zaznate vibracije ali zvok udarca, je treba ročaj ampermetra s kleščami nekajkrat obrniti ali pa objemko znova odpreti in zapreti, dokler ne preneha hrup, preden odčitate trenutna vrednost.
Upoštevajte, da napetost tokokroga, ki ga želite testirati, ne sme biti višja od nazivne napetosti ampermetra s kleščami in bodite previdni med delovanjem.
Načelo ampermetra s sponkami
Železno jedro transformatorja je narejeno v premično odprtino in oblikovano v obliko sponke. Premični del je povezan z ročajem 6. Ko ročaj tesno primemo, se železno jedro tokovnega transformatorja odpre in preizkušeno žico 4 lahko položimo v objemko. Žica za prenos toka postane primarno navitje tokovnega transformatorja in objemka je zaprta. Izmenični magnetni tok prehaja skozi železno jedro tokovnega transformatorja, inducirani tok pa nastane v sekundarnem navitju 5 transformatorja. Ampermeter je priključen na oba konca sekundarnega navitja. Tok, ki ga označuje njegov kazalec, je neposredno sorazmeren delovnemu toku vpete tokovne žice, izmerjeno vrednost toka pa je mogoče neposredno odčitati s številčnice. Merilnik toka s kleščami je v bistvu sestavljen iz tokovnega transformatorja, ključa za klešče in instrumenta za magnetoelektrično reakcijsko silo usmernika.
