Razlikovanje med senzorji PNP in NPN z multimetrom
Senzorji tipa PNP in senzorji tipa NPN uporabljajo stanje nasičenosti in izklopa tranzistorja in so zato preklopni senzorji. Običajno se uporabljajo bližinska stikala tipa PNP in bližinska stikala tipa NPN, senzorji tipa PNP so izhodni senzorji visoke ravni, senzorji tipa NPN pa senzorji nizke ravni izhoda. Zato je treba biti pozoren na dve vrsti senzorjev v dejanskem ožičenju. Takšni preklopni senzorji imajo običajno tri vodilne žice, napajalni VCC, 0V linijo, izhodno signalno linijo.

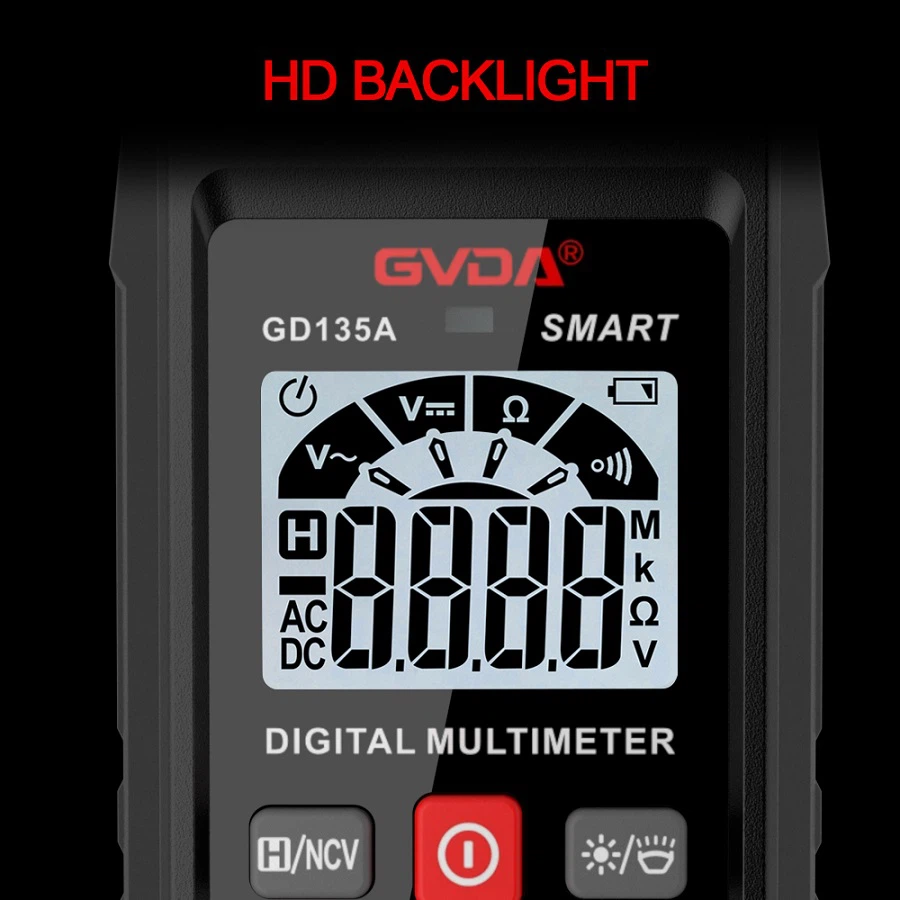

Z multimetrom je razlikovanje med tema dvema vrstama senzorjev pravzaprav zelo preprosto. Signalna izhodna linija z napajalnikom VCC prevodnost in delo je senzor tipa PNP, signalna linija s prevodnostjo in delom V linije 0V je senzor tipa NPN.
Na primer, preklopni senzorji za napajanje 24 VDC, senzorji tipa PNP ali NPN za pošiljanje napajanja 24 VDC, multimeter za prestavo enosmerne napetosti. Presodite lahko, ali gre za senzor tipa PNP, ali senzorji tipa NPN lahko tudi ugotovijo, ali gre za normalno odprt ali normalno zaprt senzor tipa stikala.
Najprej jim ne dajte sprožilnega signala, z multimetrskim peresom se izhodna linija signala ne premakne, drugo pero je bilo priključeno na linijo VCC in {{0}}linijo V. Če je linija izhodnega signala z napajalno linijo VCC med napetostjo 24 VDC, lahko ta preklopni senzor ocenite za normalno zaprt senzor NPN, če je sadje z linijo 0 V med napetostjo 24 VDC normalno zaprt senzor PNP.
Dajte mu sprožilni signal, metoda merjenja z multimetrom je enaka. Če je napetost 24 VDC med linijo izhodnega signala in VCC, je ta preklopni senzor normalno odprt senzor NPN, in če je med linijo izhodnega signala in linijo 0V napetost 24 VDC, je ta senzor normalno odprt senzor PNP. Precej enostavno je ugotoviti, kateri vrsti preklopnega senzorja pripadajo, če imate multimeter, lahko rešite veliko dvomov.
