Primerjava linearnega principa napajanja in stikalnega napajanja
Linijski napajalnik najprej zmanjša amplitudo napetosti izmeničnega toka skozi transformator, nato pa jo popravi skozi usmerniško vezje, da dobi impulzni enosmerni tok, nato pa jo filtrira, da dobi enosmerno napetost z majhnim nihanjem napetosti. Da bi dosegli visoko natančno enosmerno napetost, jo je treba stabilizirati z vezjem za stabilizacijo napetosti.

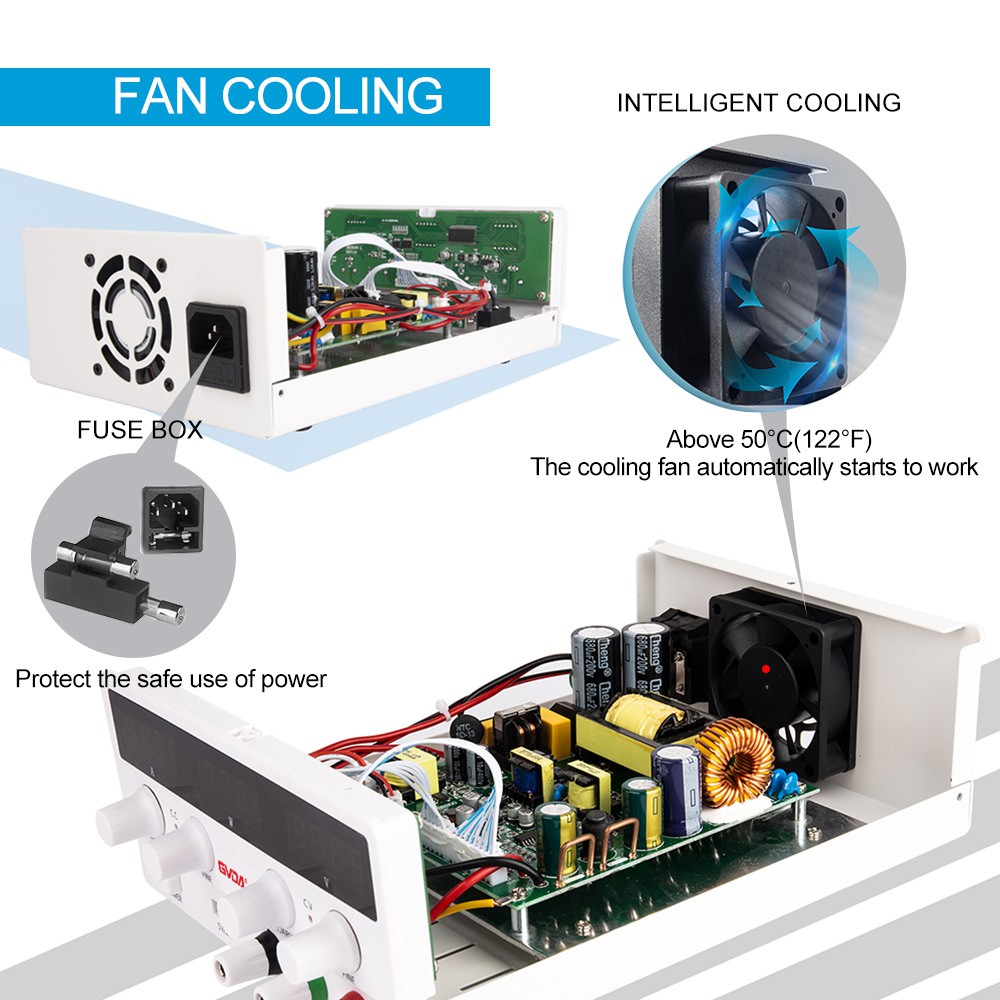

Primerjava linearnega in stikalnega napajanja
To pomeni, da cev, ki se uporablja za nastavitev napetosti, deluje v območju nasičenosti in izklopa, to je v preklopnem stanju.
Na splošno se izhodna napetost vzorči in nato pošlje primerjalnemu napetostnemu ojačevalniku z referenčno napetostjo. Izhod napetostnega ojačevalnika se uporablja kot vhod cevi za prilagajanje napetosti za krmiljenje cevi za prilagajanje, tako da se spojna napetost spreminja z vhodom, s čimer se prilagaja njena izhodna napetost. Toda stikalni napajalnik spremeni izhodno napetost tako, da spremeni čas vklopa in izklopa regulatorske cevi, to je delovni cikel!
Od njegovih glavnih značilnosti: tehnologija linearnega napajanja je zelo zrela, proizvodni stroški so nizki, lahko doseže visoko stabilnost, valovanje je tudi majhno in ni motenj in hrupa stikalnega napajanja, vendar je njegova prostornina relativno majhna v primerjavi s stikalnim napajalnikom. Je razmeroma velik in zahteva visoko območje vhodne napetosti; in stikalni napajalnik je nasprotno.
Njihove funkcije so:
1. Vhodni omrežni filter: Odstranite motnje iz omrežja, kot so zagon motorja, preklop električnih naprav, udari strele itd., ter preprečite, da bi se visokofrekvenčni šum, ki ga ustvarja stikalno napajanje, razširil na mreža.
2. Vhodni usmerjevalni filter: popravite in filtrirajte vhodno napetost omrežja, da zagotovite enosmerno napetost za pretvornik.
3. Inverter: je ključni del stikalnega napajanja. Pretvori enosmerno napetost v visokofrekvenčno izmenično napetost in igra vlogo pri izolaciji izhodnega dela od vhodnega omrežja.
4. Izhodni usmerjevalni filter: popravite in filtrirajte visokofrekvenčno izhodno izmenično napetost pretvornika, da pridobite zahtevano enosmerno napetost in hkrati preprečite, da bi visokofrekvenčni šum motil obremenitev.
5. Krmilno vezje: zaznajte izhodno enosmerno napetost, jo primerjajte z referenčno napetostjo in jo ojačajte. Širina impulza oscilatorja je modulirana za krmiljenje pretvornika, da ohranja stabilno izhodno napetost.
6. Zaščitno vezje: Ko pride do prenapetosti ali kratkega stika v stikalnem napajalniku, zaščitno vezje zaustavi stikalno napajanje, da zaščiti obremenitev in sam napajalnik.
Preklopni napajalnik najprej popravi izmenični tok v enosmerni, nato obrne enosmerni tok v izmenični, nato pa popravi in oddaja zahtevano enosmerno napetost. Na ta način stikalni napajalnik prihrani transformator v spodnjem linearnem napajalniku in napetostno povratno vezje. Invertersko vezje v stikalnem napajalniku je popolnoma digitalno nastavljeno, s čimer je mogoče doseči tudi zelo visoko natančnost nastavitve.
Glavno načelo delovanja stikalnega napajalnika je, da se cevi Mos zgornjega in spodnjega mostu vklopita izmenično. Najprej tok teče skozi Mos cev zgornjega mostu, električna energija pa se kopiči v tuljavi z uporabo funkcije shranjevanja tuljave. Nazadnje se Mosova cev zgornjega mostu izklopi in spodnji most se vključi. Mos cev, tuljava in kondenzator mostu neprekinjeno dovajajo električno energijo navzven. Nato izklopite spodnjo mostično Mos cev in nato odprite zgornji most, da vstopi tok, in ponovite takole, ker je treba Mosovo cev izmenično vklopiti in izklopiti, zato se imenuje stikalni napajalnik.
Linearni napajalnik je drugačen. Ker ni vključenega stikala, zgornja vodovodna cev vedno odvaja vodo. Če je vode preveč, bo iztekla. To je tisto, kar pogosto vidimo v nekaterih linearnih napajalnikih. Mosova cev proizvaja veliko toplote. Vsa neskončna električna energija se pretvori v toplotno energijo. S tega vidika je učinkovitost pretvorbe linearnega napajalnika zelo nizka in ko je toplota visoka, se življenjska doba komponent zmanjša, kar vpliva na končni učinek uporabe.
Razlika med stikalnim in linearnim napajalnikom je predvsem v načinu delovanja.
Napajalna naprava linearnega napajalnika deluje v linearnem stanju, kar pomeni, da napajalna naprava vedno deluje takoj, ko je uporabljena, kar vodi do njene nizke delovne učinkovitosti, na splošno med 50[[ odstotkov ]]~ 60[[ odstotkov ]] in Povedati je treba, da je zelo dober linearni napajalnik. Zaradi načina delovanja linearnega napajalnika je potrebna napetostna naprava za preklop iz visoke napetosti v nizko napetost. Na splošno je to transformator, obstajajo pa tudi drugi, kot je napajalnik KX, ki nato popravlja in oddaja enosmerno napetost. Posledično je njegova prostornina velika, težka, nizke učinkovitosti in ustvarja veliko toplote. Ima tudi svoje prednosti: majhno valovanje, dobro prilagoditveno stopnjo in majhne zunanje motnje. Primerno za uporabo z analognimi vezji, raznimi ojačevalniki itd.
stikalno napajanje. Njegove napajalne naprave delujejo v preklopnem stanju (ena vklopljena in ena izklopljena, ena vklopljena in ena izklopljena, frekvenca je zelo hitra, frekvenca splošnega preklopnega napajanja plošče je 100 ~ 200 KHz, frekvenca napajanja modula pa 300 ~500KHz). Na ta način je njegova izguba majhna, učinkovitost pa visoka. Obstajajo tudi zahteve za transformatorje, ki morajo biti izdelani iz materialov z visoko magnetno prepustnostjo. Malo črnila, njegov transformator je majhna beseda. Učinkovitost 80 do 90 odstotkov. Rečeno je, da so najboljši moduli VICOR v Združenih državah kar 99 odstotkov. Preklopni napajalnik ima visok izkoristek in majhno velikost, vendar je v primerjavi z linearnim napajalnikom njegova valovitost ter stopnja prilagajanja napetosti in toka nižja.
