Načelo delovanja in uporaba infrardečega termometra

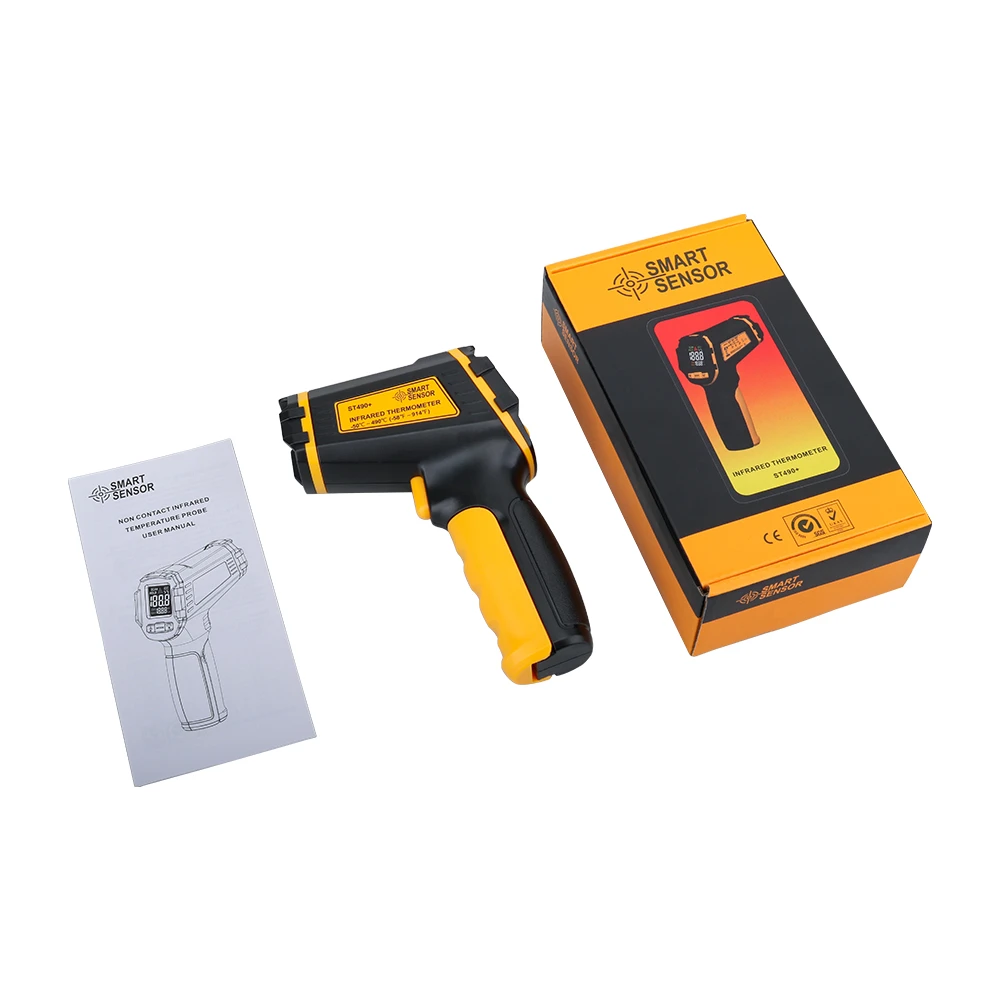

Infrardeči termometer je sestavljen iz optičnega sistema, fotodetektorja, ojačevalnika signala, obdelave signala, izhodnega zaslona in drugih komponent. Optični sistem zbira energijo infrardečega sevanja tarče v svojem vidnem polju, infrardeča energija pa se fokusira na fotodetektor in pretvori v ustrezen električni signal. Ta signal se nato pretvori v temperaturno vrednost izmerjene tarče.
Značilnosti uporabe infrardečega termometra:
1. Infrardeči termometer lahko hitro zagotovi merjenje temperature. V času odčitavanja priključne točke puščanja s termočlenom lahko infrardeči termometer skoraj odčita temperaturo vseh priključnih točk. Poleg tega zaradi trdne in lahke narave infrardečega termometra (vsi so lažji od 10 unč) in ga je enostavno dati v usnjeno torbico, ko ni v uporabi. Tako ga lahko nosite s seboj, ko opazujete v tovarni in opravljate vsakodnevna inšpekcijska dela.
Druga prednost infrardečih termometrov je, da je njihova natančnost običajno znotraj 1 stopinje. Ta zmogljivost je še posebej pomembna, ko izvajate preventivno vzdrževanje, kot je spremljanje težkih proizvodnih pogojev in posebnih dogodkov, ki lahko povzročijo poškodbe opreme ali zaustavitev, kar je enako zmanjšanju prihodkov. Da preprečite takšne izgube, preglejte vse elektronske naprave na kraju samem – odklopnike, transformatorje, varovalke, stikala, vodila in razdelilne plošče – da poiščete vroče točke. Z uporabo infrardečega termometra lahko hitro zaznamo manjše spremembe delovne temperature, odpravimo težave že ob njihovem nastanku ter zmanjšamo stroške in obseg vzdrževanja zaradi okvar opreme.
3. Varnost je pomembna prednost uporabe infrardečega termometra. Za razliko od kontaktnih termometrov lahko infrardeči termometri varno odčitajo ciljne temperature, ki so težko dostopne ali nedosegljive. Ciljno temperaturo lahko odčitate znotraj dovoljenega območja instrumenta. Brezkontaktno merjenje temperature je mogoče izvajati tudi na območjih, ki niso varna ali jih je težko izmeriti, na primer v bližini parnih ventilov ali grelnih peči, brez tveganja, da bi med kontaktnim merjenjem temperature nenamerno opekli prste. Merjenje temperature izhoda dovodnega/povratnega zraka 25 čevljev nad glavo je tako preprosto kot merjenje pri roki. Vsi infrardeči termometri Raytek imajo lasersko usmerjanje za enostavno identifikacijo ciljnih območij. Z njim je vaše delo postalo veliko lažje.
Kako izmeriti temperaturo z infrardečim termometrom? Sledijo tri tehnike merjenja temperature za brezkontaktne termometre:
Točkovna meritev: Merjenje celotne površinske temperature predmeta, kot je motor ali druga oprema
Merjenje temperaturne razlike: Primerjava izmerjenih temperatur dveh posameznih točk, kot so konektorji ali odklopniki
Merjenje s skeniranjem: zaznavanje sprememb ciljev na širokem ali neprekinjenem območju. Kot hladilni cevovodi ali razdelilni prostori.
Glavne uporabe infrardečih termometrov na različnih področjih
Infrardeči termometri so se izkazali za učinkovito orodje za odkrivanje in diagnosticiranje napak elektronskih naprav. Lahko prihrani veliko stroškov. Z infrardečim termometrom lahko nenehno diagnosticirate težave z elektronsko povezavo in zaznate funkcionalno stanje napajalnika za neprekinjeno napajanje (UPS) z iskanjem vročih točk na povezavi izhodnega filtra na enosmerni bateriji. Lahko pregledate sestavne dele akumulatorja in sponke ožičenja razdelilne plošče, stikala ali povezave z varovalkami, da preprečite porabo energije; Zaradi toplote, ki jo ustvarjajo ohlapni priključki in kombinacije, lahko infrardeči termometri pomagajo prepoznati napake izolacije v odklopnikih ali spremljajo elektronske kompresorje; Dnevno skeniranje vročih točk transformatorja lahko odkrije počena navitja in sponke ožičenja.
