Načelo delovanja in uporaba bralnega mikroskopa
Uporaba bralnega mikroskopa
1. Najprej nastavite bralni mikroskop na nič (upoštevajte, da nežno zavrtite gumb, saj je bralni mikroskop zelo natančen instrument z visokimi stroški in pretirana sila lahko povzroči zmanjšanje natančnosti);
2. Nato odtisnjene komponente položite na vodoravno površino delovne mize;
3. Postavite bralni mikroskop na komponento (ne tresite si rok, ko je mikroskop postavljen skupaj z obdelovancem, saj povezava med mikroskopom in obdelovancem ni zelo tesna in lahko majhna nepazljivost povzroči napake pri branju) in poravnajte prozorna luknja do svetle točke;
4. Zavrtite matico, da premaknete oznako levo in desno vzdolž X-osi;
5. Oznaka je tangentna na obe strani vdolbine, razdalja, ki jo prepotuje oznaka, pa je premer vdolbine;
6. Zasukajte obdelovanec za 90 stopinj in ga ponovno izmerite (vendar je treba obdelovanec zaradi nepravilne oblike vdolbine zasukati za 90 stopinj in ponovno vzeti povprečno vrednost). Vzemite povprečje obeh rezultatov, da dobite končni premer luknje.
7. Po zapisu odčitka ponastavite mikroskop na ničlo in ga postavite na predvideno mesto.
Načelo delovanja bralnega mikroskopa:
Orodje za merjenje dolžine, ki uporablja mikroskopski optični sistem za ojačanje, razdelitev in branje razdelkov črtne linije. Pogosto se uporablja kot komponenta za odčitavanje za primerjalnike dolžin, stroje za merjenje dolžine in orodne mikroskope ali kot komponenta za pozicioniranje za stroje za koordinatno vrtanje in brušenje. Uporablja se lahko tudi ločeno za merjenje manjših dimenzij, kot so razmik med vrsticami, premer vdolbine pri testiranju trdote, premer razpok in majhnih lukenj itd. Njegove stopnje graduacije vključujejo 10 mikrometrov, 1 mikrometer in 0,5 mikrometra.
Po načelu delitve bralne mikroskope običajno delimo na tri vrste: neposredno branje, črtno premikanje in premikanje slike.
1. Mikroskop za neposredno branje: skala na črtnem ravnilu se lokalno poveča z lečo objektiva in prikaže na ločevalni plošči. Če je razdalja med črtami 1 mm, se poveča na razdaljo, ki je enaka 100 razdelkov na razdelilni plošči. Vrednost delitve 0,01 mm je mogoče odčitati skozi okular (povečano).
2. Mobilni bralni mikroskop za označevanje: pri merjenju zavrtite mikro ročno kolo, da poravnate dvojne črte na premični delilni plošči s črtno sliko črtnega ravnila. Odčitajte odstotke in tisočinke z bralnega bobna ali drugega bralnega mehanizma ter odčitajte desetinke s premične delilne plošče. Da bi se izognili obrabi natančnih niti (ali drugih mikro mehanizmov) na mikro ročnem kolesu, nekateri mikroskopi naredijo dvojne Arhimedove spiralne črte (c na sliki) iz dvojnih utorov na premičnem namerilnem križu. Korak dvojne Arhimedove spirale je enak 1/10 razmika med črtami črtnega ravnila, pomnoženega s povečavo leče objektiva, na njenem notranjem krogu pa je vgraviranih 100 enakih razdelkov. Potem ko se poravna z vzorcem črte, je mogoče desetinke in tisočinke brati s fiksnega namerilnega križa, percentile in tisočinke pa s premičnega namerilnega križa.
3. Bralni mikroskop s premikajočo se sliko: premični optični element (kot je planarno vzporedno steklo, klinasto steklo ali kompenzacijska leča) je dodan med lečo objektiva in ploščo namerilnega križa. Pri premikanju takšnih optičnih komponent se bo premikala črtna slika črtnega ravnila. Po poravnavi črtne slike z dvojnimi črtami na fiksni ločevalni plošči je mogoče vrednosti v desetinkah, percentilih in tisočinkah prebrati s fiksne ločevalne plošče oziroma premične ločevalne plošče.
Optična bralna glava je komponenta, ki poveča merilo linearnega ravnila skozi objektivno lečo in ga projicira na senčni zaslon ter uporablja namerilni križ in napravo za mikro gibanje za razdelitev in branje. Zmanjša lahko utrujenost človeškega očesa pri ciljanju in branju z vrednostmi graduacije 10 mikrometrov, 2 mikrometra in 1 mikrometra.

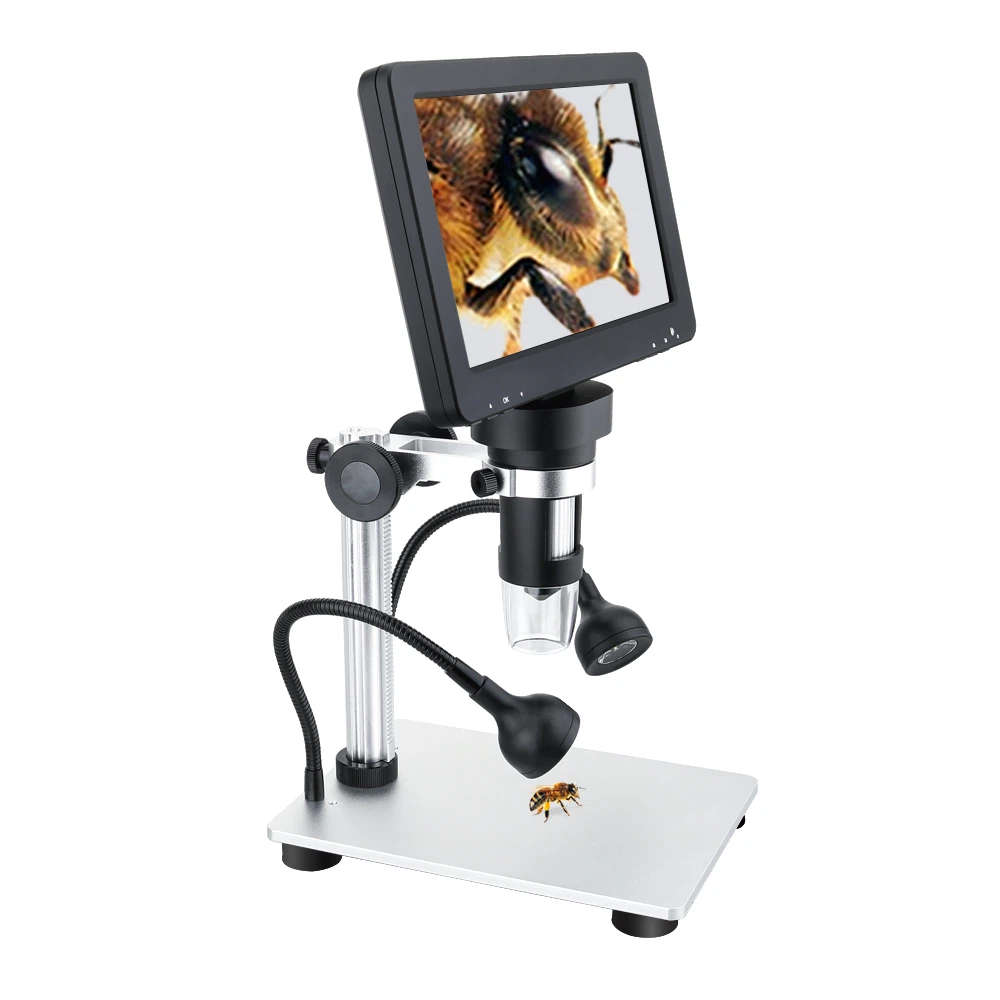

Princip delovanja in uporaba bralnega mikroskopa je natančen optični instrument z več kot 300-letno zgodovino razvoja. Odkar so se pojavili mikroskopi, so ljudje videli veliko drobnih tkiv, ki so bila prej nevidna. Trenutno ne obstajajo samo optični mikroskopi, ki lahko povečajo več kot tisočkrat, ampak tudi elektronski mikroskopi, ki lahko povečajo več sto tisočkrat, kar nam omogoča nadaljnje razumevanje stvari okoli nas. Velikost vdolbine pri testu trdote po Brinellu večinoma merimo z mikroskopom. Zato je zmogljivost mikroskopa ključna za izvajanje dobrih merilnih poskusov.
