Uporaba ampermetra s kleščami za oceno ravnovesja trifaznega tokokroga
Hkrati pritrdite trifazne žice A, B, C, povezane z obremenitvijo (kot je motor), v čeljusti. Če ni znaka, to pomeni, da je trifazno vezje uravnoteženo. Če je odčitek, to pomeni, da obstaja tok ničelnega zaporedja, kar kaže na neravnovesje. Spojite dve od trifaznih žic in prikazani odčitek je trenutna vrednost nevpete faze.
Če je tok zanke, ki ga je treba preizkusiti, manjši od števila ovojev v ustju objemke (nastavljenega kot N obratov), potem delite vrednost toka, ki jo prikazuje merilna glava, s številom ovojev N, kar je vrednost upora, ki jo je treba izmeriti. .
Če je tok, ki ga želite izmeriti, večji od toka največjega območja, lahko uporabite tokovni transformator. Metoda je: prerežite število trenutkov tokovnega transformatorja v obremenitvenem tokokrogu v kratek stik, vpnite čeljusti objemke ampermetra v sekundarno žico kratkega stika in pomnožite izmerjeni tok s transformacijskim razmerjem tokovnega transformatorja. , ki je izmerjena vrednost tokokroga bremena.
Glavne "posebnosti" ampermetra s sponkami
Ampermeter s kleščami Njegovo glavno "posebnost" poznamo po splošnem imenu, včasih pa ga imenujemo tudi tokovne merilne klešče. Je električni instrument za merjenje velikih tokov. Izmeri lahko do 1000 amperov izmeničnega toka, minimalni pa le tok 1 ampera. Če je nižja, ne bo točna. Zato je njegova natančnost le 2,5 do 5 stopenj, pri merjenju velikih tokov pa je treba biti pozoren na veliko stvari, ki si jih morajo začetniki zapomniti.

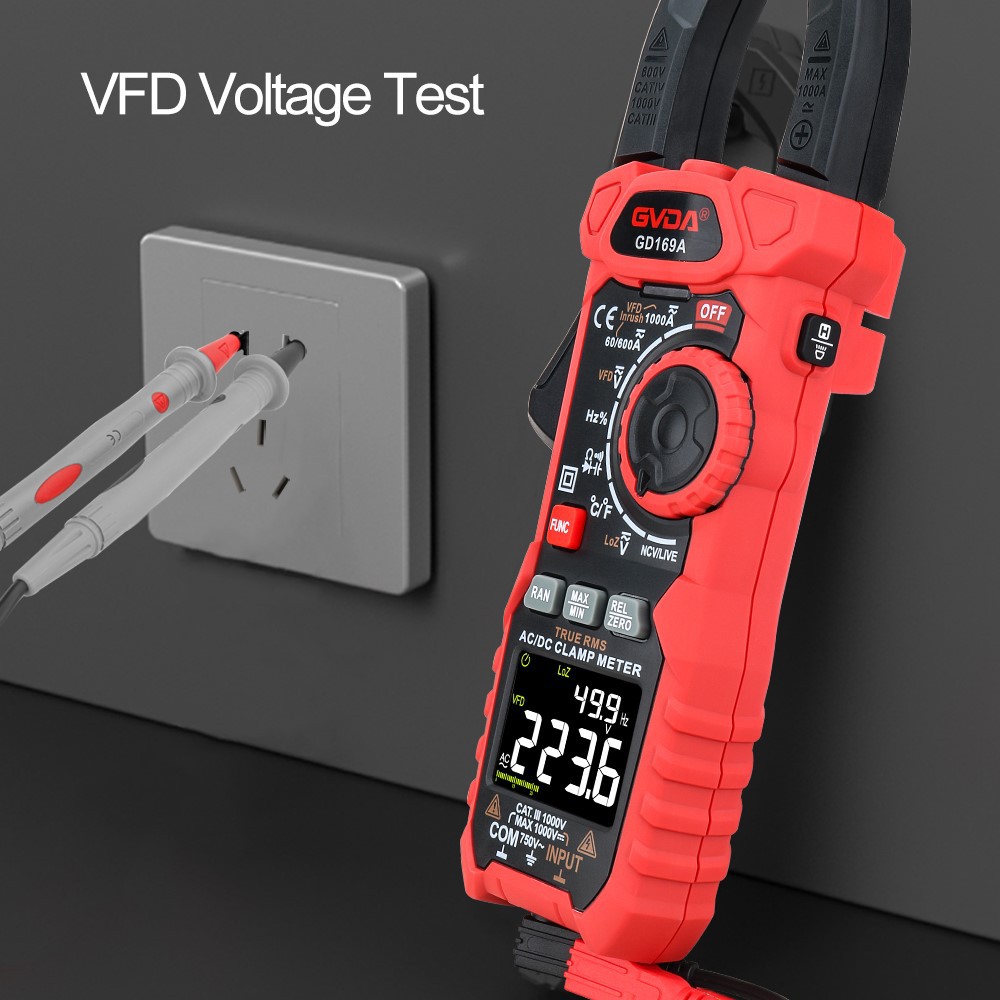

Multimeter s kleščami
S spodbujanjem digitalizacije ter raziskavami in razvojem novih izdelkov je vse več instrumentov sprejelo digitalizacijo in postalo razvojni trend, analogni instrumenti pa so se postopoma umaknili iz »odra« uporabe. Zdaj je tudi ampermeter s kleščami postal digitalen in njegova funkcija ni več en sam merilni instrument. Medtem ko se merilna natančnost digitalnega ampermetra s kleščami izboljšuje, so "obogatene" tudi fizikalne količine, ki jih meri, kot so tok, napetost, upor, delovna moč, frekvenca, fazni kot, faktor moči in druge fizikalne količine. Ima dvojno funkcijo multimetra in ampermetra s kleščami. Mislim, da bo tak instrument v prihodnosti naklonjen večini elektrotehnikov.
