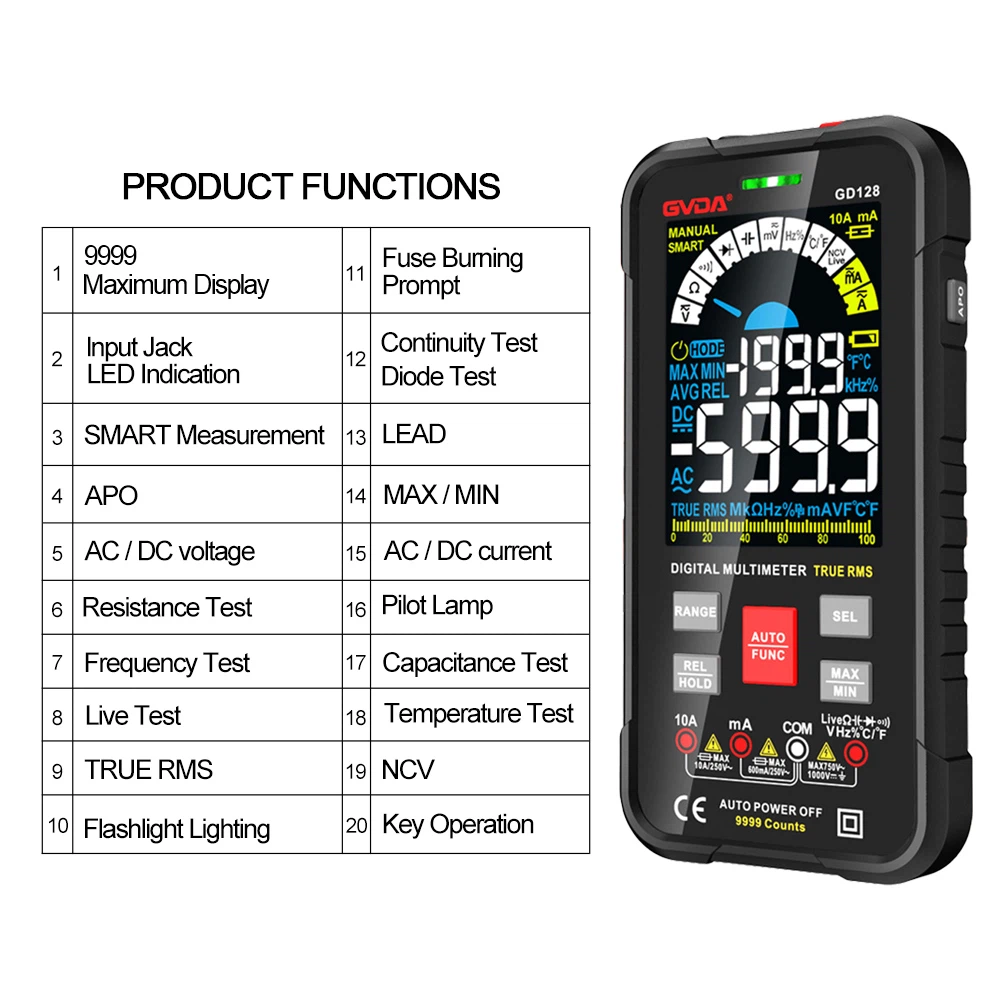

Uporaba multimetra za merjenje, ali je tokokrog v kratkem stiku ali ozemljen
Multimeter meri tok ozemljitvene žice in če je tok v ozemljitveni žici, to pomeni, da je fazna žica ozemljena. Če v ozemljitveni žici ni očitne vrednosti toka, preverite, ali je tok v ničelni žici, potem ko potrdite, da električna oprema ne deluje. Če obstaja tok, gre za kratek stik med fazo ali kratek stik med fazo in nič.
Ta metoda merjenja je najbolj neposredna. Če je bilo napajanje prekinjeno in toka ni mogoče zaznati, lahko uporabite območje upora multimetra, da preverite upor med ničelno in živo žico, upornost med ničelno in ozemljitveno žico ter upornost med živo in ničelne žice. Seveda, če gre za napajalnik 380 V, morate preveriti tudi medfazni upor med žicami pod napetostjo.
Seveda različni načini napajanja vodijo do različnih zaključkov. V napajalnem sistemu TT je treba nevtralno žico pred vstopom v gospodinjstvo posebej ozemljiti, ločeno pa je treba ozemljiti tudi kovinsko ohišje električne opreme. V tem času je merjenje upora med nevtralno žico in ozemljitveno žico običajno razmeroma nizko, kar pomeni, da je upor med nevtralno žico in ozemljitveno žico v kratkem stiku z žico pod napetostjo. Rezultat vašega pregleda je, da je upor med nevtralno žico in žico pod napetostjo ter med ozemljitveno žico in žico pod napetostjo relativno nizek. Ob vstopu v gospodinjstvo lahko odstranite ozemljitev nevtralne žice in ponovno opravite pregled.
V napajalnem sistemu TN-S je to trifazni petžični sistem s tremi živimi žicami, ozemljitvenimi in ničelnimi žicami. V tem času bo med preverjanjem med ničelno in ozemljitveno žico določena vrednost upora. Pri uporabi iste metode za preverjanje je treba odrezati ozemljitveno ali ničelno žico in nato z multimetrom preveriti vrednosti upora med ničelno žico in žico pod napetostjo, ozemljitveno žico in žico pod napetostjo ter fazo žice pod napetostjo. fazo, da bi ugotovili, kje je kratek stik.
Če gre za sistem TN-C, je relativno preprost. Ničelna in ozemljitvena žica sta ena žica PEN in preveriti morate le upor med žicami pod napetostjo in med žicami PEN.
Poleg tega je treba opozoriti, da najučinkovitejše orodje za preverjanje kratkih stikov ni multimeter. Namesto tega je treba za pregled uporabiti stresalno mizo z ustreznim nivojem napetosti.
