Vrste merilnikov debeline premaza
Merilnik debeline prevleke lahko nedestruktivno meri debelino nemagnetnih prevlek (kot so aluminij, krom, baker, emajl, guma, barva itd.) Debelino neprevodne prevleke (kot so emajl, guma, barva , plastika itd.) na kovinsko podlago (kot je baker, aluminij, cink, kositer itd.). Merilnik debeline prevleke ima značilnosti majhne merilne napake, visoke zanesljivosti, dobre stabilnosti in enostavnega upravljanja. Je nepogrešljiv testni instrument za nadzor in zagotavljanje kakovosti izdelkov. Široko se uporablja v proizvodnji, obdelavi kovin, kemični industriji, inšpekciji blaga in drugih področjih testiranja.
ime
Merilniki debeline prevlek iz železa/neželeza uporabljajo magnetne senzorje za merjenje neferomagnetnih prevlek in prevlek na feromagnetnih kovinskih substratih, kot sta jeklo in železo, kot so: barva, prah, plastika, guma, sintetični materiali, fosfatna plast, krom, cink, svinec, aluminij, kositer, kadmij, porcelan, emajl, oksidna plast itd. Uporabite senzorje za vrtinčne tokove za merjenje plasti emajla, gume, barve, plastike itd. na podlagah iz bakra, aluminija, cinka, kositra itd. Pogosto se uporablja v proizvodnji, obdelavi kovin, kemični industriji, inšpekciji blaga in drugih področjih testiranja. Merilnik debeline prevleke ima na splošno naslednjih pet vrst glede na načelo merjenja:
Magnetna meritev debeline
Primeren je za merjenje debeline nemagnetne plasti na magnetno prevodnem materialu. Magnetno prevodni material je na splošno: jeklo\železo\srebro\nikelj. Ta metoda ima visoko natančnost merjenja
Merjenje debeline vrtinčnega toka
Uporablja se za merjenje debeline neprevodnih plasti na prevodnih kovinah. Ta metoda je manj natančna od magnetne metode merjenja debeline
ultrazvočno merjenje debeline
Trenutno na Kitajskem ni takšne metode za merjenje debeline prevleke. Nekateri tuji proizvajalci imajo takšne inštrumente, ki so primerni za merjenje debeline večslojnih premazov ali za primere, ko zgornjih dveh metod ni mogoče meriti. Toda splošna cena je draga in tudi natančnost merjenja ni visoka.
elektrolitsko merjenje debeline
Ta metoda se razlikuje od zgornjih treh metod. Ne spada med neporušitvene preiskave in mora uničiti premaz. Na splošno natančnost ni visoka. Merjenje je bolj težavno kot druge vrste
Radiografska pahimetrija
Ta vrsta instrumenta je zelo draga (običajno nad 100,000 RMB) in je primerna za nekatere posebne priložnosti.
Najpogostejša metoda, ki se trenutno uporablja na Kitajskem
Prva in druga metoda sta trenutno najpogosteje uporabljeni na Kitajskem. the
primer 1

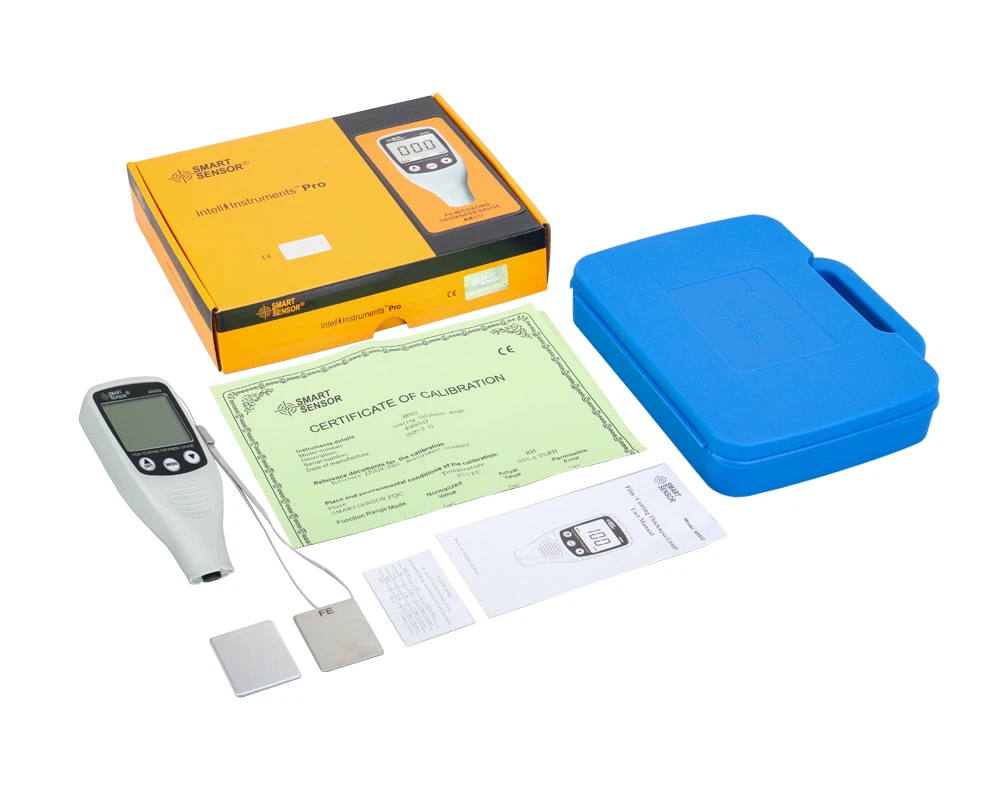

Dvonamenski merilnik debeline prevleke na osnovi železa se proizvaja v Nemčiji. Združuje funkcije magnetnega merilnika debeline in merilnika debeline na vrtinčne tokove. Uporablja se lahko za merjenje debeline premazov na podlagah iz železa in barvnih kovin. .
kot:
* Galvanizirana plast bakra, kroma, cinka itd. ali debelina premaza barve, premaza, emajla itd. na jeklu. the
* Debelina anodiziranega filma na aluminijastih in magnezijevih materialih. the
* Debelina prevleke na materialih iz neželeznih kovin, kot so baker, aluminij, magnezij, cink itd.
* Debelina trakov iz aluminijaste, bakrene, zlate in drugih folij ter papirnih in plastičnih folij. the
*Debelina nanosa s toplotnim razprševanjem na različnih materialih iz jekla in neželeznih kovin. the
Instrument je skladen z nacionalnima standardoma GB/T4956 in GB/T4957 ter se lahko uporablja za inšpekcijo proizvodnje, inšpekcijo sprejemljivosti in inšpekcijo nadzora kakovosti. the
Funkcije instrumenta
* Uporablja vgrajeno sondo z dvojno funkcijo za samodejno prepoznavanje železnih ali neželeznih matričnih materialov in izbiro ustrezne merilne metode za merjenje. the
* Ergonomsko oblikovana struktura z dvojnim zaslonom lahko bere merilne podatke na katerem koli merilnem mestu. the
* Uporaba načina izbire funkcije menija mobilnega telefona je zelo preprosta. the
* Nastavite lahko zgornjo in spodnjo mejo. Ko rezultati meritev presežejo ali dosežejo zgornjo in spodnjo mejno vrednost, bo instrument v poziv izdal ustrezen zvok ali utripajočo lučko. the
* Izredno visoka stabilnost, običajno se lahko uporablja dolgo časa brez kalibracije. the
Načelo običajnega merilnika debeline prevleke
Pokrivna plast, ki je oblikovana za zaščito in dekoracijo površine materialov, kot so premaz, galvanizacija, obloga, lepljenje, kemično oblikovan film itd., se v ustreznih nacionalnih in mednarodnih standardih imenuje premaz. the
Merjenje debeline prevleke je postalo pomemben del nadzora kakovosti v predelovalni industriji in površinskem inženiringu ter je bistveno sredstvo za doseganje visokih standardov kakovosti izdelkov. Da bi bili izdelki internacionalizirani, obstajajo jasne zahteve glede debeline obloge v izvoznem blagu moje države in projektih, povezanih s tujino.
Metode merjenja debeline prevleke vključujejo predvsem: metodo rezanja s klini, metodo optičnega odseka, metodo elektrolize, metodo merjenja razlike v debelini, metodo tehtanja, metodo rentgenske fluorescence, metodo povratnega sipanja žarkov, metodo kapacitivnosti, magnetno merilno metodo in zakon o merjenju vrtinčnih tokov itd. Med temi metodami je prvih pet rušilno testiranje, merilne metode so okorne in počasne, večina jih je primernih za pregled z vzorci. the
Rentgenske in žarkovne metode so brezkontaktne in nedestruktivne meritve, vendar sta napravi zapleteni in dragi, merilno območje pa je majhno. Zaradi radioaktivnega vira morajo uporabniki upoštevati predpise o varstvu pred sevanji. Z rentgensko metodo lahko merimo izjemno tanko prevleko, dvojno prevleko in prevleko iz zlitine. Metoda -žarkov je primerna za merjenje prevleke in prevleke z atomskim številom podlage, večjim od 3. Kapacitivna metoda se uporablja samo pri merjenju debeline izolacijske prevleke tankega prevodnika. Z vse večjim napredkom tehnologije, zlasti po uvedbi mikroračunalniške tehnologije v zadnjih letih, so merilniki debeline z magnetno metodo in metodo vrtinčnih tokov naredili korak naprej v smeri miniaturnih, inteligentnih, večnamenskih, visoko natančnih in praktično. Ločljivost meritev je dosegla 0.1 mikronov, natančnost pa lahko doseže 1 odstotek, kar je bilo močno izboljšano. Ima široko paleto uporabe, široko merilno območje, enostavno upravljanje in nizko ceno ter je najpogosteje uporabljen instrument za merjenje debeline v industriji in znanstvenih raziskavah. the
Nedestruktivna metoda ne poškoduje niti prevleke niti osnovnega materiala, hitrost detekcije pa je visoka, tako da je mogoče veliko detekcijsko delo izvesti ekonomično.
Merilni principi in instrumenti
Princip merjenja magnetne privlačnosti in merilnik debeline
*Sesalna sila med magnetom (sondo) in magnetnim jeklom je sorazmerna z razdaljo med njima in ta razdalja je debelina obloge. Z uporabo tega principa za izdelavo merilnika debeline je mogoče meriti, dokler je razlika med magnetno prepustnostjo prevleke in osnovnim materialom dovolj velika. Glede na dejstvo, da je večina industrijskih izdelkov vtisnjenih in oblikovanih iz konstrukcijskega jekla in vroče valjanih hladno valjanih jeklenih plošč, so magnetni merilniki debeline najbolj razširjeni. Osnovna struktura merilnika debeline je sestavljena iz magnetnega jekla, relejne vzmeti, lestvice in mehanizma za samozaustavljanje. Ko se magnetno jeklo pritegne k merjenemu predmetu, se merilna vzmet postopoma razteza in vlečna sila postopoma narašča. Ko je vlečna sila le večja od sesalne sile, lahko debelino prevleke dobimo z beleženjem vlečne sile v trenutku, ko se magnetno jeklo loči. Novejši izdelki lahko avtomatizirajo ta postopek snemanja. Različni modeli imajo različne obsege in primerne priložnosti. Ta instrument odlikuje enostavno upravljanje, vzdržljivost, brez napajanja, ni potrebe po kalibraciji pred merjenjem in nizka cena. Zelo primeren je za kontrolo kakovosti na kraju samem v delavnicah.
Princip merjenja magnetne indukcije
Pri uporabi principa magnetne indukcije se debelina prevleke meri z velikostjo magnetnega pretoka, ki teče od sonde skozi neferomagnetno prevleko v feromagnetno podlago. Velikost ustreznega magnetnega upora je mogoče izmeriti tudi za prikaz debeline prevleke. Debelejša kot je prevleka, večja je odpornost in manjši je tok. Debelinomer na principu magnetne indukcije ima lahko načeloma debelino nemagnetne prevleke na magnetnem substratu. Na splošno mora biti magnetna prepustnost substrata nad 500. Če je material obloge tudi magneten, je potrebna dovolj velika razlika v prepustnosti glede na osnovni material (npr. nikljanje jekla). Ko je sonda s tuljavo, navito na mehko jedro, nameščena na vzorec, ki ga želite testirati, bo instrument samodejno oddal preskusni tok ali preskusni signal. Zgodnji izdelki so uporabljali kazalec za merjenje velikosti inducirane elektromotorne sile, instrument pa je ojačal signal za prikaz debeline prevleke. V zadnjih letih je načrtovanje vezij uvedlo nove tehnologije, kot so stabilizacija frekvence, fazno zaklepanje in temperaturna kompenzacija, ter uporablja magnetni upor za modulacijo merilnih signalov. Uporabljeno je tudi zasnovano integrirano vezje in uveden mikroračunalnik, tako da sta se natančnost in ponovljivost meritev zelo (skoraj za red velikosti) izboljšali. Sodobni magnetni indukcijski merilnik debeline ima ločljivost 0,1 um, dovoljeno napako 1 odstotka in razpon 10 mm. Merilnik debeline z magnetnim principom se lahko uporablja za merjenje sloja barve na površini jekla, porcelana, zaščitnega sloja emajla, plastike, gumijastega premaza, različnih plasti neželeznih kovin, vključno z nikljevim kromom, in različnih protikorozijskih premazov za kemično naftno industrijo .
Princip merjenja vrtinčnih tokov
Visokofrekvenčni AC signal ustvari elektromagnetno polje v tuljavi sonde in ko je sonda blizu vodnika, se v njej tvori vrtinčni tok. Bližje ko je sonda prevodnemu substratu, večji je vrtinčni tok in večja je refleksijska impedanca. Ta količina povratne informacije označuje razdaljo med sondo in prevodnim substratom, to je debelino neprevodne prevleke na prevodnem substratu. Ker so te sonde specializirane za merjenje debeline prevlek na neferomagnetnih kovinskih substratih, jih pogosto imenujemo nemagnetne sonde. Nemagnetne sonde uporabljajo visokofrekvenčne materiale kot jedra tuljav, kot so zlitine platine in niklja ali drugi novi materiali. V primerjavi z načelom magnetne indukcije je glavna razlika v tem, da je sonda drugačna, frekvenca signala je drugačna, velikost in razmerje med signalom sta drugačna. Tako kot magnetni indukcijski merilnik debeline je tudi vrtinčni merilnik debeline dosegel visoko raven ločljivosti 0.1um, dovoljeno napako 1 odstotka in obseg 10 mm. Merilnik debeline, ki uporablja princip vrtinčnega toka, lahko načeloma meri neprevodno prevleko na vseh električnih vodnikih, kot so površine letalskih vozil, vozil, gospodinjskih aparatov, vrat in oken iz aluminijeve zlitine ter drugih izdelkov iz aluminija. Anodiziran film. Material obloge ima določeno prevodnost, ki jo je mogoče izmeriti tudi s kalibracijo, vendar mora biti razmerje obeh prevodnosti vsaj 3-5-krat različno (kot je kromiranje na bakru). Čeprav je jeklena podlaga tudi električni prevodnik, je za tovrstne naloge primernejša uporaba magnetnega principa.
