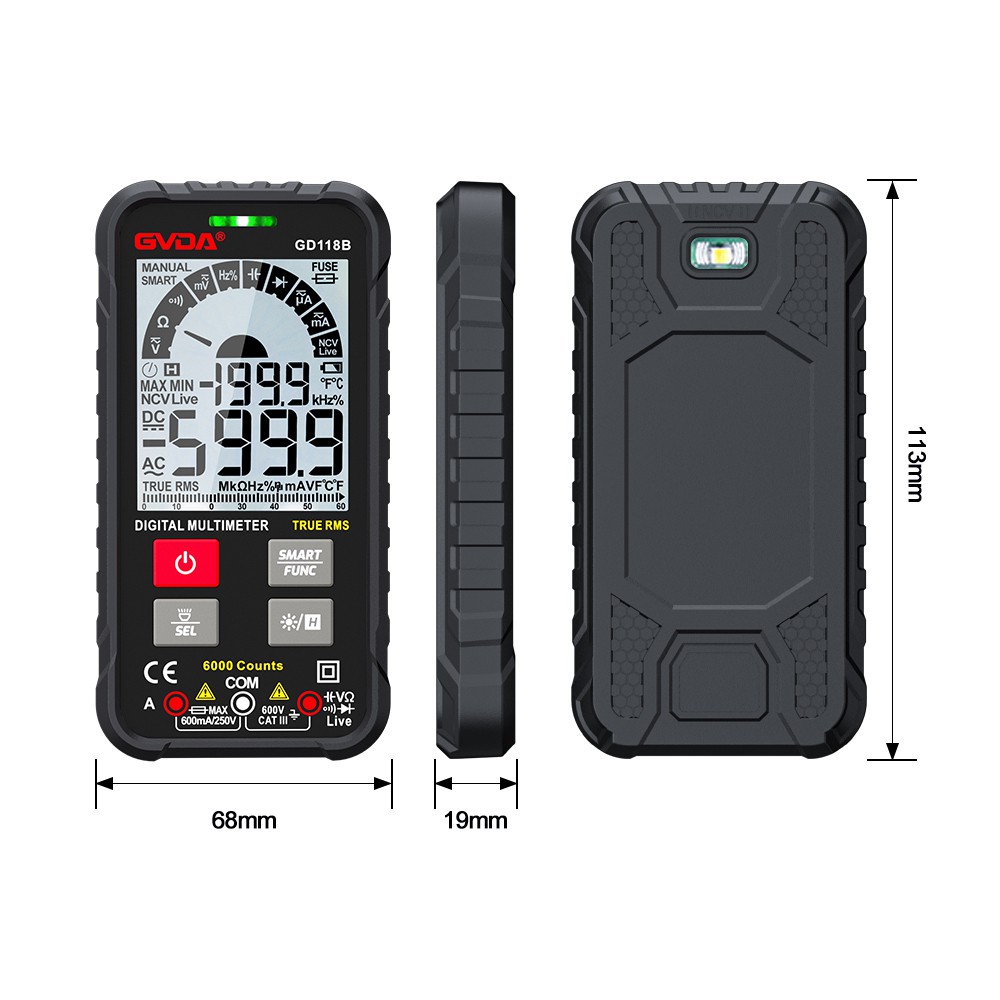

Načelo izvedbe avtomatskega multimetra
1. Zgradba multimetra (tip 500)
Multimeter je sestavljen iz treh glavnih delov: glava merilnika, merilno vezje in preklopno stikalo.
(1) Merilna glava: je visoko občutljiv magnetoelektrični enosmerni ampermeter. Glavni kazalniki delovanja multimetra so v bistvu odvisni od zmogljivosti merilne glave. Občutljivost merilne glave se nanaša na vrednost enosmernega toka, ki teče skozi merilno glavo, ko je kazalec merilne glave odklonjen pri polnem merilu. Manjša kot je vrednost, večja je občutljivost glave merilnika. Večji kot je notranji upor pri merjenju napetosti, boljša je njegova zmogljivost. Na glavi merilnika so štiri črte lestvice, njihove funkcije pa so naslednje: prva črta (od zgoraj navzdol) je označena z R ali Ω, ki označuje vrednost upora. Ko je stikalo v bloku ohmov, odčitajte to vrstico lestvice. Druga vrstica je označena z ∽ in VA, kar označuje vrednost izmenične, enosmerne napetosti in enosmernega toka. Ko je prestavno stikalo v prestavi za izmenično, enosmerno napetost ali enosmerni tok in je območje v položaju, ki ni AC 10 V, preberite to lestvico Wire. Tretja vrstica je označena z 10V, kar označuje vrednost izmenične napetosti 10V. Ko je stikalo v območju AC in DC napetosti in je območje AC 10 V, odčitajte to črto lestvice. Četrta vrstica z oznako dB označuje raven zvoka.
(2) Merilna linija
Merilno vezje je vezje, ki se uporablja za pretvorbo različnih izmerjenih objektov v majhen enosmerni tok, primeren za merjenje z merilnikom. Sestavljen je iz uporov, polprevodniških komponent in baterij.
Pretvori lahko različne izmerjene predmete (kot so tok, napetost, upor itd.) in različne razpone v določeno količino majhnega enosmernega toka z nizom obdelav (kot je usmerjanje, ranžiranje, delitev napetosti itd.) merilnika za merjenje .
(3) Preklopno stikalo
Njegova funkcija je izbira različnih merilnih linij za izpolnjevanje merilnih zahtev različnih vrst in razponov. Na splošno obstajata dve prestavni stikali, označeni z različnimi prestavami in razponi.
2. pomen simbola
(1)∽ pomeni AC in DC
(2) V－2,5KV 4000Ω/V pomeni, da je za izmenično napetost in blok enosmerne napetosti 2,5KV občutljivost 4000Ω/V
(3) A－V－Ω pomeni, da je mogoče izmeriti tok, napetost in upor
(4) 45-65-1000Hz označuje, da je delovno frekvenčno območje pod 1000 Hz, standardno industrijsko frekvenčno območje pa je 45-65Hz
(5) 2000Ω/V DC pomeni, da je občutljivost bloka DC 2000Ω/V
Simboli na kleščah in številčnici stresalnika so podobni zgornjim simbolom (drugih ni mogoče napisati vseh zaradi napačne oblike simbola "ki označuje vrsto usmerjanja magnetoelektričnega sistema z mehanskim instrumentom reakcijske sile "ki označuje tristopenjsko protizunanje magnetno polje " označuje vodoravno postavitev)))
3. Uporaba multimetra
(1) Seznanjen s pomenom vsakega simbola na številčnici in glavno funkcijo vsakega gumba in izbirnega stikala.
(2) Izvedite mehansko nastavitev ničle.
(3) Glede na vrsto in velikost, ki jo želite izmeriti, izberite prestavo in obseg preklopnega stikala ter poiščite ustrezno črto lestvice.
(4) Izberite položaj vtičnice testnega kabla.
(5) Merjenje napetosti: Ko merite napetost (ali tok), izberite dobro območje. Če uporabljate majhno območje za merjenje velike napetosti, obstaja nevarnost, da se merilnik opeče; če uporabljate veliko območje za merjenje majhne napetosti, je odklon kazalca premajhen. Ne morem brati. Izbira obsega mora poskušati doseči, da se kazalec odkloni na približno 2/3 celotne lestvice. Če vnaprej ne poznate velikosti izmerjene napetosti, morate najprej izbrati najvišjo prestavo in nato postopoma znižati na ustrezno območje.
a. Merjenje izmenične napetosti: Postavite eno stikalo multimetra v območje izmenične in enosmerne napetosti, drugo stikalo pa v ustrezno območje izmenične napetosti in povežite obe peresi multimetra vzporedno s preskušanim vezjem ali obremenitvijo.
b Merjenje enosmerne napetosti: Eno stikalo multimetra postavite na območje izmenične in enosmerne napetosti, drugo stikalo pa na ustrezno območje enosmerne napetosti in priključite " " preskusni kabel (rdeči preskusni vodnik) na visok potencial, " -" Priključite merilni kabel (črni testni kabel) na nizek potencial, kar pomeni, da naj tok teče iz merilnega kabla " " in izteka iz testnega kabla "-". Če sta merilna kabla obrnjena, se bo kazalec na glavi merilnika odklonil v nasprotno smer in kazalec je enostavno upogniti.
(6) Merjenje toka: Pri merjenju enosmernega toka nastavite eno stikalo multimetra na prestavo enosmernega toka, drugo stikalo pa na ustrezno območje od 50uA do 500mA. Izbira območja in metoda odčitavanja toka je enaka kot pri napetosti. Pri merjenju je treba tokokrog najprej odklopiti, nato pa multimeter zaporedno priključiti na preskušano vezje v skladu s smerjo toka od " " do "-", to pomeni, da tok teče iz rdečega merilnega kabla in teče iz črnega preskusnega kabla. Če je multimeter pomotoma priključen vzporedno z obremenitvijo, je notranji upor glave merilnika zelo majhen, kar bo povzročilo kratek stik in opekline merilnika. Njegov način branja je naslednji:
Dejanska vrednost=prikazana vrednost × obseg / polno odstopanje
(7) Merjenje upora: Pri merjenju upora z multimetrom je treba upoštevati naslednje metode:
aIzberite ustrezno prestavo za povečavo. Skalna črta ohmskega bloka multimetra je neenakomerna, zato mora izbira bloka povečave zagotoviti, da kazalec ostane na tanjšem delu skalne črte in bližje kot je kazalec sredini lestvice, natančnejši je branje. Na splošno mora biti kazalec med 1/3~2/3 lestvice.
b ohm nastavitev na ničlo. Pred merjenjem upora je treba oba merilna kabla na kratko skleniti in istočasno nastaviti "ohm (električni) gumb za nastavitev ničle", tako da kazalec kaže samo na ničelni položaj na desni strani ohma lestvica. Če kazalca ni mogoče nastaviti na ničelni položaj, to pomeni, da napetost akumulatorja ni zadostna ali da je težava v merilniku. In vsakič, ko spremenite prestavo povečave, je treba znova izvesti ničelno nastavitev ohmov, da zagotovite natančno meritev.
c odčitek: odčitek merilnika, pomnožen s povečavo, je vrednost upora izmerjenega upora.
