Metoda merjenja frekvence kazalnega multimetra
Za merjenje frekvence z multimetrom lahko frekvenco pretvorite v napetost. Nekateri novejši kazalni multimetri imajo funkcijo merjenja frekvence. Upoštevati je treba, da če želite izmeriti frekvenco, morate izmerjeno frekvenco pretvoriti v signal enosmerne napetosti, da dokončate pretvorbo frekvence.
Tukaj bomo predstavili metodo merjenja frekvence. Ta metoda uporablja kazalni multimeter (DC milivoltmeter s polno skalo 200 mV) in pretvornik frekvenca/napetost. Sumljivo merjenje 10Hz ~ 20kHz razpona frekvence, natančnost merjenja do 2 %, izmerjena RMS vrednost signala frekvence 50mV ~ 10V.
I. Princip merjenja

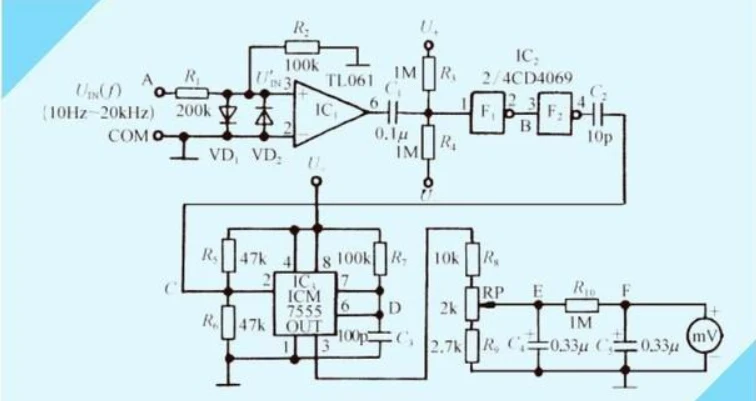

Najprej se frekvenčni/napetostni pretvornik uporabi za pretvorbo izmerjenega frekvenčnega signala v enosmerno napetost, ki se nato pošlje v napetostno prestavo 2,5 V. Merilno vezje, prikazano spodaj, vsebuje predvsem operacijski ojačevalnik TL061, CMOS šest pretvornik CD4069, CMOS časovnik ICM7555.
Med njimi IC1 deluje kot napetostni ojačevalnik, IC2 ima vlogo oblikovanja in medpomnilnika, IC3 pa predstavlja pretvornik frekvence/napetosti.
Kako izmeriti napetost AC kontaktorjev A1 in A2 z multimetrom pod napetostjo
Uporabite lahko multimeter AC napetost 500V, neposredno povezan z A1 in A2
Izberite multimeter AC napetost gear 750V gear, poglejte položaj vtičnice, črno črno pero do kom. rdeče pero na vtičnico V, rdeče in črno pero sta bila nameščena na obeh koncih A1A2, izmerjena vrednost napetosti
Multimeter bo predvajan do najvišje ocene, glede na prikaz navzdol! Če je treba narediti vrsto kazalca, mora biti kazalec v srednjem položaju, kot je digitalna elektronska tabela, namen zmanjšanja merilne napake, ampak tudi zmanjšanje na ustrezno datoteko!
Z multimetrom merite datoteko AC napetost, datoteko 250 V (ocenjena napetost 220 V) ali datoteko 500 V (ocenjena napetost 380 V). Priključite oba peresa na priključke A1A2 in opazujte odčitek.
Dovolj preprosto, da poveste vprašanje na pamet, ne da bi o tem razmišljali, najprej uporabite visoko raven Ac za merjenje in preverite, ali posledična vrednost ne deluje ali ni pravilna, nato pa uporabite visoko raven Dc za merjenje
Neposredno z multimetrom, ki se igra v prestavi napetosti 600 V, s peresom na liniji, AC napajanje brez pozitivnih in negativnih polov, pero za merjenje A1 in A2, z ali brez napajanja na prvi pogled!
Najprej določite znano končno napetost, ki jo želite izmeriti, velika večina tovarniške moči manjša ali enaka 380 V AC, civilna je 220 V AC, nastavite multimeter AC 500 voltov, lahko je neposredno merjenje!
