Multimeter za preverjanje kakovosti cevi za učinek polja

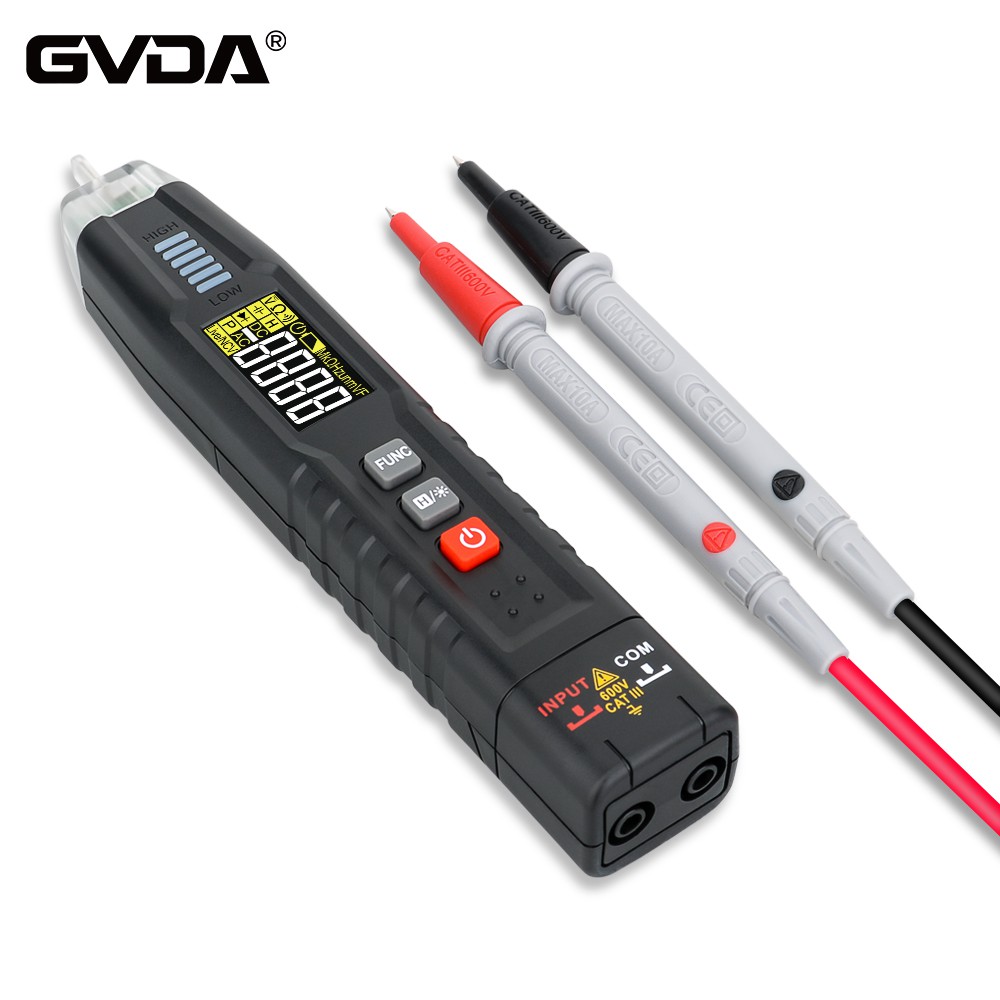

Uporabite multimeter RXLK za merjenje vrednosti naprej in povratne odpornosti med dvema zatičma tranzistorja polja in učinka. Če je vrednost upora majhna dvakrat ali več, je tranzistor poljskega učinka poškodovan; Če se pojavi samo ena majhna vrednost odpornosti (običajno v stotine ohmov), preostale izmerjene vrednosti upora so neskončne, je potrebna nadaljnja presoja. Izmerite vrednosti predhodnega in povratnega upora med odtokom in virom z uporabo RXLK območja multimetra. Za N-kanalni tranzistor priključite rdečo sondo z virom in se najprej dotaknite vrat s črno sondo. Izmerite vrednosti naprej in povratne odpornosti med odtokom in virom. Če sta vrednosti predhodnega in povratnega upora 0 Ω, se tranzistor šteje za dobro. Za p-kanalni tranzistor priključite črno sondo z virom in rdečo sondo, da se najprej dotaknete vrat. Izmerite vrednosti naprej in povratne odpornosti med odtokom in virom. Če sta obe vrednosti upora 0 Ω, je tranzistor dober; V nasprotnem primeru kaže na škodo.
Nasvet: Nekateri tranzistorji na terenu imajo zaščitne diode, povezane med vrati in virom, zgornje metode odkrivanja pa niso uporabne.
① S pomočjo prestave RX100 izmerite vrednosti naprej in povratne upornosti med dvema zatičma tranzistorja polja in učinka. Ko je rdeča sonda priključena na pin 2 in je črna sonda povezana s Pin 3, je večmetrično odčitavanje 8000. Če je večmetrov odčitek večkrat neskončen, potem je Pin 1 vrata.
② Izmerite upor med odtokom in virom z uporabo RXL {{0}}} k. Priključite rdečo sondo na pin 2 in črno sondo na pin 3. Na tej točki je večmetrov odčitek 0. 3xl 0 k Ω; Ko je rdeča sonda multimetra priključena na pin ③ in je črna sonda priključena na pin ②, odčitavanje multimetra pa 0, je rdeča sonda povezana s pin ③, ko je vir in črna sonda povezana z odtokom. Uporaba črne sonde za dotikanje vrat je učinkovita, kar kaže na to, da ta tranzistor pripada tranzistorju N-kanalov.
