Na kratko o ključnih vidikih uporabe ampermetra s kleščami

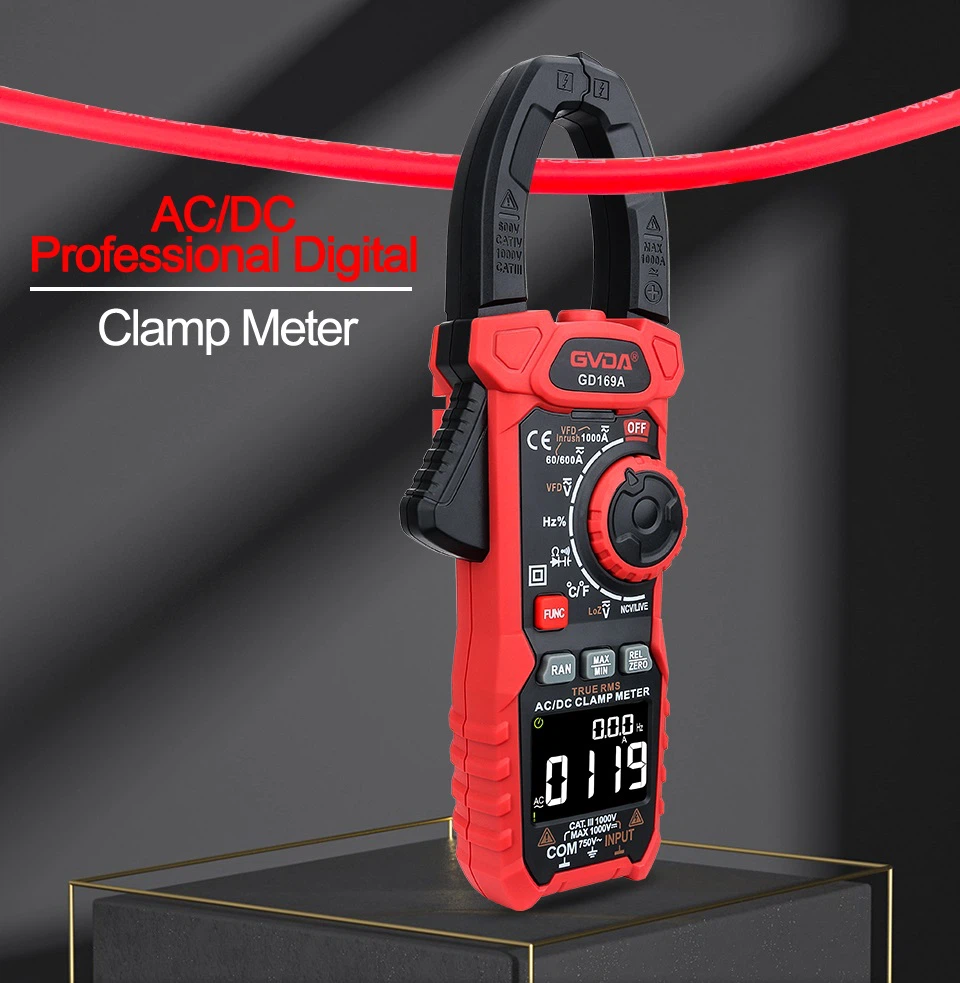

Klešče (klešče) je digitalni multimeter, ki združuje ampermeter in tokovni transformator.
Njegovo delovanje je podobno tokovnemu transformatorju, ki se uporablja za merjenje toka, zaradi česar je bistvena veja. Merilne klešče združujejo ampermeter s tokovnim transformatorjem. Ko je ključ zategnjen, se lahko odpre železno jedro tokovnega transformatorja, kar omogoči, da žica, po kateri teče izmerjeni tok, preide skozi režo, ne da bi bila prerezana. Ko se ključ sprosti, se železno jedro zapre.
Izmerjena vezna žica, ki gre skozi železno jedro, se spremeni v primarno tuljavo tokovnega transformatorja, prehod toka pa inducira tok v sekundarni tuljavi. Izmerite tok, ki teče skozi preskušano linijo, tako da lahko ampermeter, priključen na sekundarno tuljavo, prikaže odčitek.
S spreminjanjem prestave stikala lahko klešče nastavite na različna območja. Vendar uporaba električne energije za menjavo prestav ni dovoljena. Natančnost merilnih klešč je pogosto med 2,5 in 5, kar ni zelo visoko. Za lažjo uporabo ima merilnik stikala z različnimi razponi, ki omogočajo merjenje napetosti in toka pri različnih tokovnih in napetostnih nivojih.
Prvotno namenjen merjenju izmeničnega toka, merilne klešče danes opravljajo enake meritve kot multimeter, vključno z izmenično in enosmerno napetostjo, tokom, kapacitivnostjo, diodo, tranzistorjem, uporom, temperaturo in frekvenco.
Merilne klešče so naprava, ki meri količino toka, ki teče skozi električni tokokrog, medtem ko je napajanje še prisotno. To je kos električne opreme, narejen posebej za merjenje velikega AC toka.
V Tajvanu je izraz "hook meter" bolj pogost kot "clamp ampermeter".
Ampermeter s kleščami je priročna preskusna naprava, ki vpne žico in meri tok brez prekinitve tokokroga (znano tudi kot nedestruktivno merjenje).
Medtem ko ampermeter s kleščami samo pripne na ovoj žice pod napetostjo, da zazna tok, analogni in digitalni multimetri prekinejo tokokrog. S to preprosto metodo je mogoče varno zaznati velike tokove, tudi če tokokrog ni povezan neposredno.
Multimetri in merilniki izolacijske upornosti so na voljo v dveh različicah: analogni kazalec in digitalni.
Obseg zaznavanja standardnega tipa je med 2 A in 200 A ali 400 A za AC in DC, čeprav obstajajo nekateri izdelki, ki lahko zaznajo visoke tokove do 2000 A;
Poleg tega obstajajo orodja za odkrivanje uhajanja, ki lahko zaznajo več miliamperskih tokov kot tudi dejansko efektivno vrednost (True RMS) nesinusoidnih valov, razen sinusnih valov, kot so tisti, ki jih proizvajajo transformatorji in stikalni napajalniki.
Clamp Meter Essentials
1: predmet zaznavanja
Izberite model glede na različne predmete zaznavanja, izmenični tok, enosmerni tok ali tok uhajanja;
2: Specifikacija največjega vodnika, ki ga je mogoče zaznati
Za ujemanje s mestom testiranja obstajajo različne specifikacije od premera 21 mm do premera 53 mm.
3: Ali je zaznavanje prave vrednosti potrebno?
Ampermeter s kleščami, ki uporablja način povprečne vrednosti, ne more pravilno zaznati nesinusnega vezja motorja in vezja transformatorja. Za odkrivanje tega vezja je treba uporabiti ampermeter s kleščami dejanske efektivne vrednosti.
4: Druge funkcije
Ne samo, da lahko zazna tok, ampak tudi model, ki združuje funkcijo zaznavanja in snemanje izhoda.
