Montaža in vzdrževanje modularnega napajanja
Zaradi težav pri štetju vrst, serij, specifikacij in vrst modularnih napajalnikov, ki jih proizvajajo različna podjetja, njihove funkcionalne in fizične lastnosti niso enake. Zato obstajajo tudi razlike v namestitvi, uporabi in vzdrževanju, vendar je treba biti pozoren na naslednje vidike.
(1) Ko odprete embalažo, skrbno preverite, ali se identifikacija vsake sponke za ožičenje ujema z navodili, ki so priložena stroju, in ali izpolnjuje zahteve, navedene v nabavni pogodbi. Če se ne ujema, nemudoma kontaktirajte proizvodno ali prodajno enoto, da se pogovorite o rešitvah.
(2) Kot prvi korak namestitve mora biti kovinsko ohišje napajalnika modula zanesljivo ozemljeno, da se zagotovi varnost, vendar ohišje ne sme biti pomotoma povezano z nevtralno linijo.
(3) Pred vklopom po namestitvi je treba ožičenje na vsakem priključku preveriti in ponovno preveriti, da se zagotovi, da so vhod in izhod, izmenični in enosmerni, enofazni in večfazni, pozitivni in negativni, vrednosti napetosti in toka itd. pravilna in brez napak ter za preprečevanje pojava obratnih ali napačnih povezav.
(4) Za napajalnike visoke moči sta na splošno dva ali več izhodnih sponk "+" in izhodnih sponk "-". Pravzaprav pripadata isti izhodni elektrodi, vendar sta za udobje uporabniškega ožičenja interno povezana vzporedno.
(5) Napajalnik modula ne sme dlje časa delovati pri polni obremenitvi. Stopnjo izkoriščenosti linearne oskrbe z električno energijo je treba nadzorovati znotraj 60%; Stopnjo izkoriščenosti napajalnika stikalnega načina je treba nadzorovati znotraj 80%, sicer lahko povzroči zgodnjo odpoved napajanja modula.
(6) Za modularne napajalnike imajo nekateri proizvajalci fiksne upore, ki so posredno nameščeni na nastavljivih sponkah (ADJ), ko zapustijo tovarno. Pri uporabi mora uporabnik opremiti potenciometer z ustrezno vrednostjo upora za zamenjavo fiksnega upora. Vendar je treba upoštevati, da obremenitev nikoli ni dovoljena, ko so nastavljive sponke v stanju odprtega tokokroga.

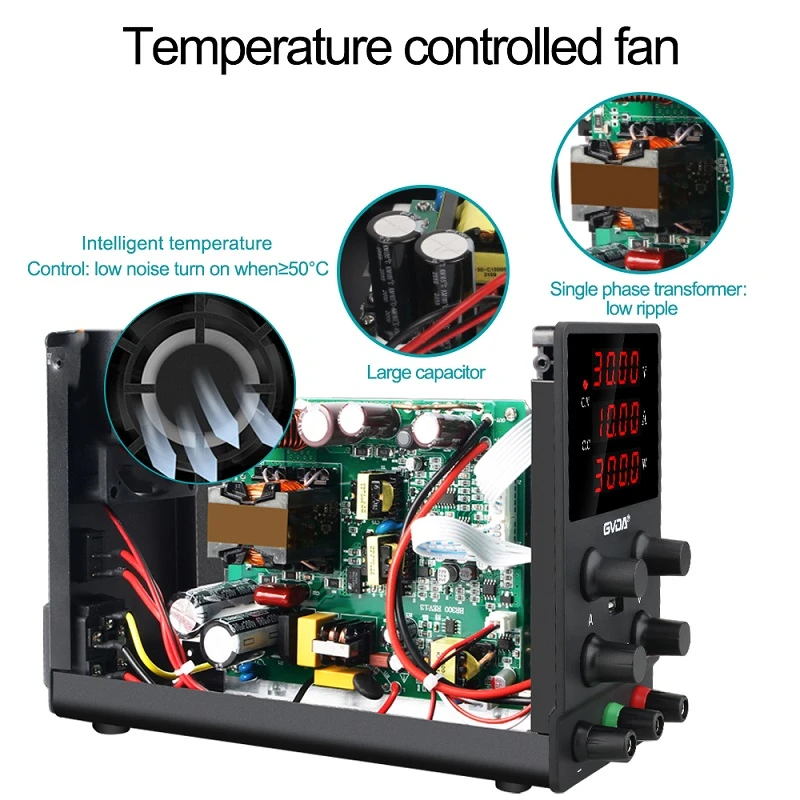

(7) Da bi dosegli zadostno odvajanje toplote, mora biti napajalnik modula nameščen na mestu z dobro konvekcijo zraka. Kadar mora biti delovni tok linearnega napajalnika na splošno višji od 4 A ali če je delovni tok stikalnega napajalnika nad 7 A, je treba namestiti prisilno zračno hlajenje. Poleg tega na ohišje napajalnika modula ni dovoljeno postaviti nobenih drugih predmetov.
(8) Modularni napajalniki so na splošno primerni za uporovne obremenitve. Če jih je treba uporabiti za kapacitivne ali induktivne obremenitve, jih je treba vnaprej določiti v nabavni pogodbi in prilagoditi proizvajalcu.
(9) Za napajanje visokonapetostnega modula se ne dotikajte visokonapetostnega nevarnega območja med uporabo ali v 10 minutah po izpadu električne energije.
(10) Načelo izbire modularnega napajanja: Na splošno je treba za večjo moč izbrati stikalno napajanje, za nižjo moč pa linearno napajanje.
(11) Napajalnika modula ni mogoče na silo razstaviti, saj se bo ob nasilni razstavitvi poškodoval.
