Kako pravilno uporabljati ampermeter s kleščami? Katere previdnostne ukrepe je treba upoštevati pri uporabi?

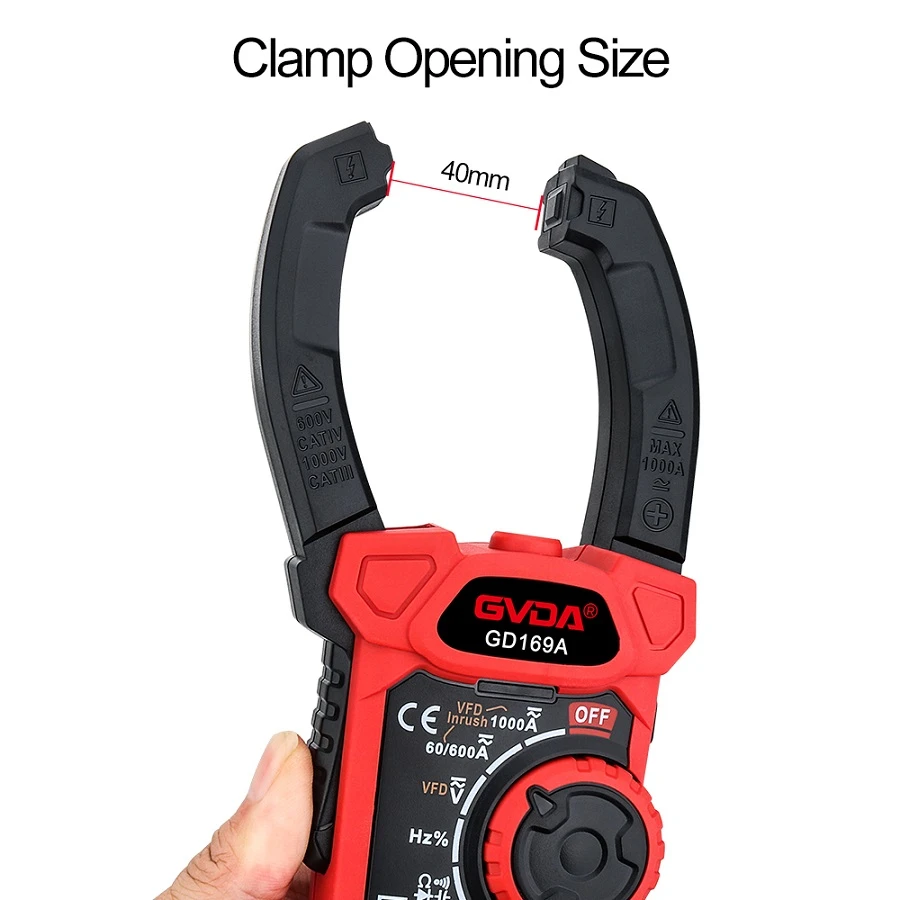

1. Pred meritvijo je treba preveriti, ali je gumijasta izolacija železnega jedra objemke popolna in nepoškodovana. Čeljusti morajo biti čiste, brez rje in brez vidnih rež, ko so zaprte.
2. Pri merjenju je treba najprej oceniti velikost izmerjenega toka in izbrati ustrezno območje. Če je nemogoče oceniti, lahko najprej izberete večji razpon, nato ga postopoma zmanjšujete in preklopite v ustrezno prestavo. Ko prestavljate merilno prestavo, morate to storiti brez polnjenja ali z odprtimi čeljustmi, da ne poškodujete instrumenta.
3. Pri merjenju mora biti izmerjena žica čim bolj na sredini objemke. Če se na spojni površini objemke pojavi kakršen koli hrup, jo odprite in ponovno zaprite. Če je hrup še vedno slišen, je treba površino spoja obdelati, da bo odčitek natančen. Poleg tega ni dovoljeno vpenjati dveh žic hkrati.
4. Pri merjenju tokov pod 5 A lahko žico za natančnejše odčitke, če to dopuščajo, še nekajkrat navijete in jo položite v objemko za merjenje. Dejanska vrednost toka mora biti odčitek instrumenta, deljen s številom žic, nameščenih v objemko.
5. Pred vsako meritvijo in po njej je treba stikalo za nastavitev trenutnega območja postaviti v najvišjo prestavo, da preprečite poškodbe instrumenta med naslednjo uporabo zaradi meritve brez izbire območja.
zadeve, ki potrebujejo pozornost
Ko uporabljate ampermeter s kleščami za zaznavanje toka, obvezno pripnite žico (žico), ki jo preskušate. Če sta vstavljeni dve vzporedni črti, toka ni mogoče zaznati.
Poleg tega je pri uporabi središča (železno jedro) objemnega ampermetra za zaznavanje napaka zaznavanja majhna. Pri preverjanju porabe energije gospodinjskih aparatov je uporaba ločilnika vezja bolj priročna. Nekateri separatorji tokokrogov lahko povečajo zaznavni tok za 10-krat, tako da je mogoče tokove pod 1 A ojačati pred zaznavo.
Če za zaznavanje enosmernega toka (DCA) uporabljate ampermeter s kleščami za enosmerni tok, če je smer toka nasprotna, prikaže negativno število. To funkcijo lahko uporabite za zaznavanje, ali je akumulator avtomobila v stanju polnjenja ali praznjenja.
Pravo zaznavanje RMS
Ampermeter s kleščami z metodo povprečne vrednosti zazna povprečno vrednost sinusnega vala prek zaznavanja AC in prikaže vrednost po ojačitvi za 1,11-krat (sinusni val AC) kot efektivno vrednost. Valovne oblike, razen sinusnih valov z različnimi hitrostmi valov in poševnimi valovi, so prav tako prikazane po 1,11-kratni povečavi, kar povzroči napake pri prikazu. Zato pri zaznavanju valovnih oblik in popačenja zunaj sinusnih valov izberite ampermeter s kleščami, ki lahko neposredno preveri resnično efektivno vrednost.
Odkrivanje puščanja
Zaznavanje uhajanja se razlikuje od običajnega zaznavanja toka, kjer je treba vpeti dve (enofazna 2-žica) ali tri (enofazna 3-žica, trifazna 3-žica) žice skupaj. Za testiranje je možno tudi vpeti ozemljitveno žico. Metoda upravljanja izolacije za odkrivanje toka uhajanja v nizkonapetostnih tokokrogih je postala glavno sredstvo presoje. Od potrditve z revizijo tehničnih standardov za električno opremo leta 1997 so se merilniki tokovnih klešč uhajanja postopoma uporabljali za zaznavanje v zgradbah in tovarnah, ki jih ni mogoče izklopiti.
