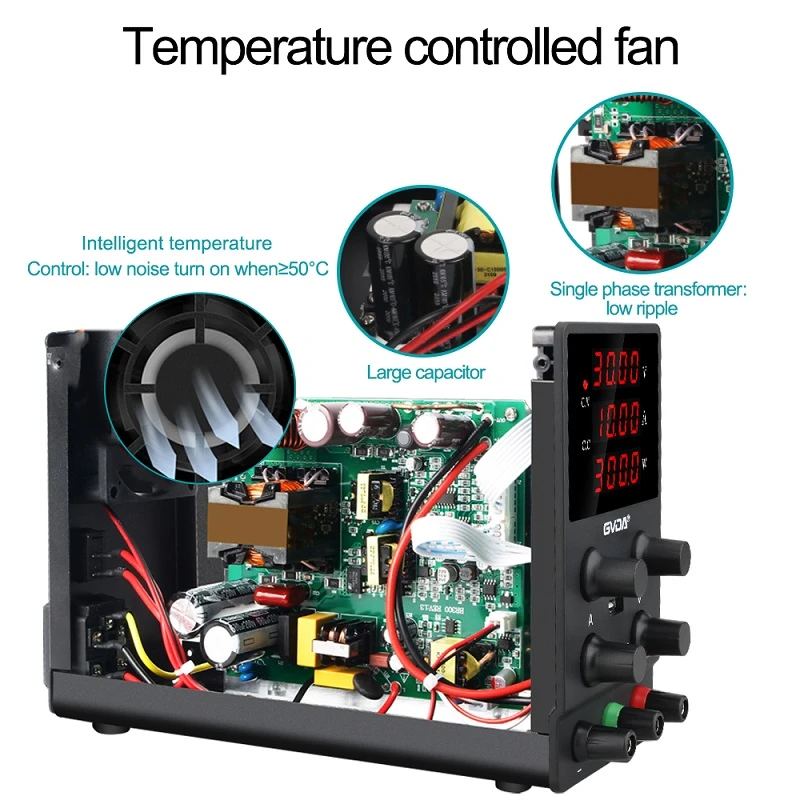

Kako izmeriti valovitost in indeks hrupa enosmernega napajalnika
Valovanje in šum enosmernega napajanja sta pomembna parametra za ocenjevanje kakovosti napajanja, ki odražata nestabilnost in motnje izhodne moči. Veliko valovanje ali šum lahko povzroči nestabilno delovanje sistema, povečane napake senzorjev, popačenje analognega signala in druge težave. Zato je zelo pomembno, da pri načrtovanju in izbiri napajalnikov pravilno izmerimo in ocenimo ravni valovanja in šuma. Ta članek bo predstavil, kako testirati valovanje in hrup napajalnikov z enosmernim tokom, ter zagotovil ustrezne merilne metode in tehnike. Potepuške komponente izmeničnega toka izhodne moči enosmernega toka se imenujejo valovanje in šum ali periodično in naključno odstopanje (PARD), ki sta parametra, ki opisujeta kakovost napajanja. Izmerjene vrednosti so resnična efektivna vrednost (RMS) ali vrednost od vrha do vrha (Vpp), običajno podana v območju pasovne širine 20Hz~20MHz, kar odraža nestabilnost in motnje v izhodni moči. Vendar se njihove specifične definicije in značilnosti nekoliko razlikujejo
Power Ripple
Valovanje moči se nanaša na periodične spremembe ali nihanja, ki so prisotna v izhodni moči, kot je prikazano na sliki 1. Običajno obstaja v obliki AC signala v izhodu enosmernega napajalnika. Valovanje moči lahko povzročijo dejavniki, kot so zasnova napajalnika, močnostni filtri, nanj pa lahko vplivajo tudi spremembe obremenitve ali druge zunanje motnje. Frekvenca valovanja moči je običajno povezana z vhodno frekvenco napajalnika, na primer frekvenca valovanja napajanja izmeničnega toka je 50 Hz ali 60 Hz.
