Kako izmeriti kratek stik in odprto vezje z multimetrom po izklopu
Multimeter je bistveno orodje pri vzdrževanju naših šibkih tokovnih linij. Naj na kratko predstavim, kako preizkusiti kratek stik, odprt tokokrog in puščanje linije.
Kratek stik multimetra

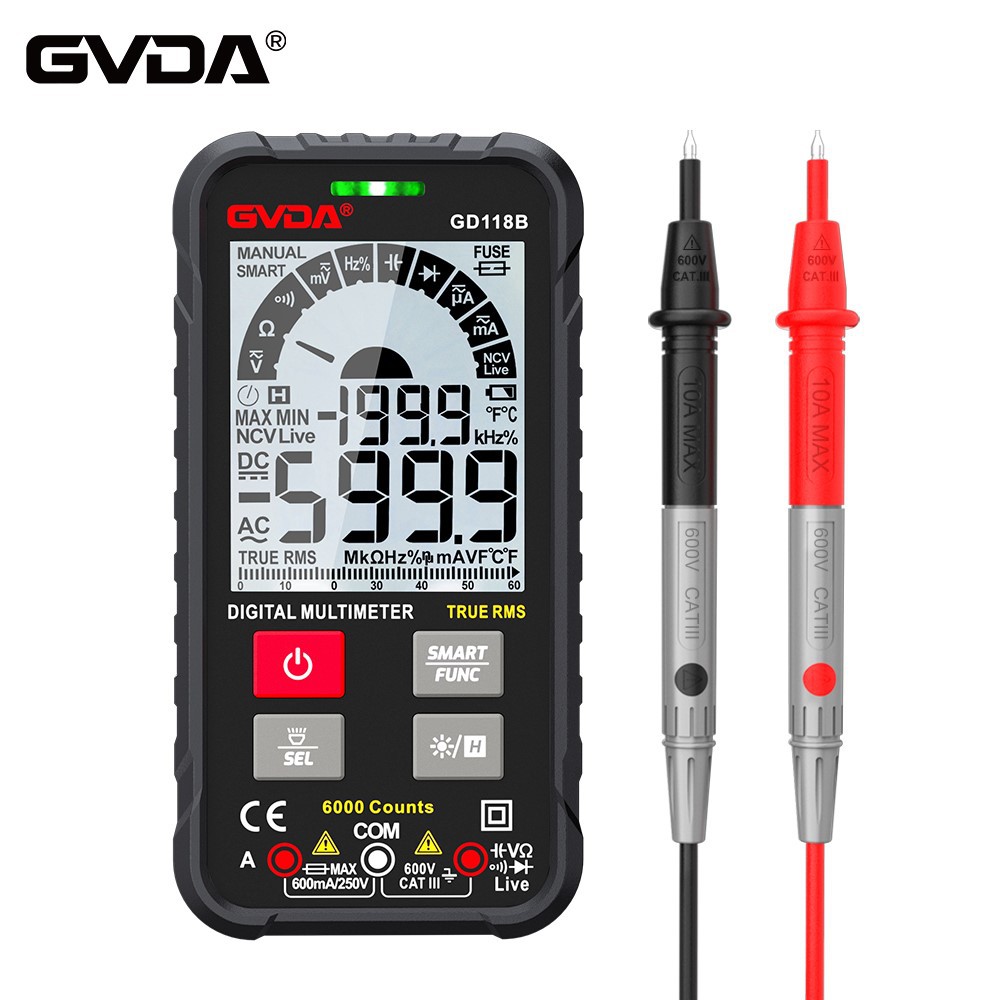

Najprej vstavite črni merilni kabel multimetra v luknjo "com", vstavite rdeči merilni kabel v luknjo "V Ω" in zavrtite gumb v položaj brenčala. Odklopite napajanje preskušanega vezja in preizkusite dve žici vezja z dvema preskusnima kabloma. Če upornost multimetra kaže {{0}} in se oglasi pisk, to pomeni, da je v tokokrogu kratek stik. Uporabite lahko tudi območje 1k ali 10k ohmov, odklopite drugi konec linije in preizkusite obe liniji z dvema preskusnima kabloma. Če upor multimetra kaže 0, to pomeni, da je v liniji kratek stik.
odprto vezje multimetra
Ko testiramo neprekinjenost linije, moramo pred testiranjem odklopiti napajanje. Obrnite stikalo v položaj brenčala in preverite, ali sta oba konca vrvice v stiku s kovinskimi iglami testnega peresnika. Če obstaja določen upor in se sliši brenčanje, to pomeni, da je vod povezan; če je upor neskončen, bo prikazan kot 1. In ni piska, linija je prekinjena. Ali pa izberite območje 10k multimetra, na kratko sklopite drugi konec linije in preizkusite obe liniji s testnimi kabli multimetra. Če upor multimetra kaže 1, to pomeni odprto vezje; če kaže 0, je linija morda povezana.
Kako popraviti kabel merilnika in testni kabel, ki je odpadel z multimetra
1. Rdeče in črno pero multimetra je na količku, ki ga lahko poljubno izvlečete. Videl sem kovinsko moško vtičnico, povezano z usnjeno žico. Ker je točko ožičenja tega žičnega droga zlahka zlomiti, vam povem, da je žica mojega testnega peresa veliko krajša. , velikokrat sem ga popravljal in vsakič sem zapravil 1 centimeter. Popravil sem oba tipa ur (elektroniko in kazalko). , vpnite kovinski drog na primež, stopite spajkalno žico s spajkalnikom, nato pa za pol centimetra slečite usnjeno žico, da bo izpostavljena bakrena žica, in jo stopite s kositrom. Najbolje je, da na žico položite izolacijsko voščeno cev, tako da po varjenju zunanje strani ni enostavno zlomiti ohišja.
2. Žičnega stebra digitalnega števca ni enostavno variti, njegov plastični tulec je velik in trd, najprej ga morate izvleči in vstaviti žico, nato pa jo po varjenju na zunanji strani vrniti v prvotni položaj, če sploh nimate veščin varjenja Ne, težko bi bilo!
Poglejte vrh rdečega ovratnika peresa, je plastični tulec, ki je bil popravljen in nato razpoko zgladil s spajkalnikom.
Ljudje, ki lahko posedujejo in uporabljajo multimetre, bodo imeli določeno razumevanje radijskih in električnih naprav ter vzdrževanja kontaktov. Uporabljati morajo električne spajkalnike, pri razstavljanju pa jih je mogoče uporabiti spajkanje.
