Kako se izogniti kratkemu stiku: Izmerite napetost vsake linije na plošči z multimetrom.

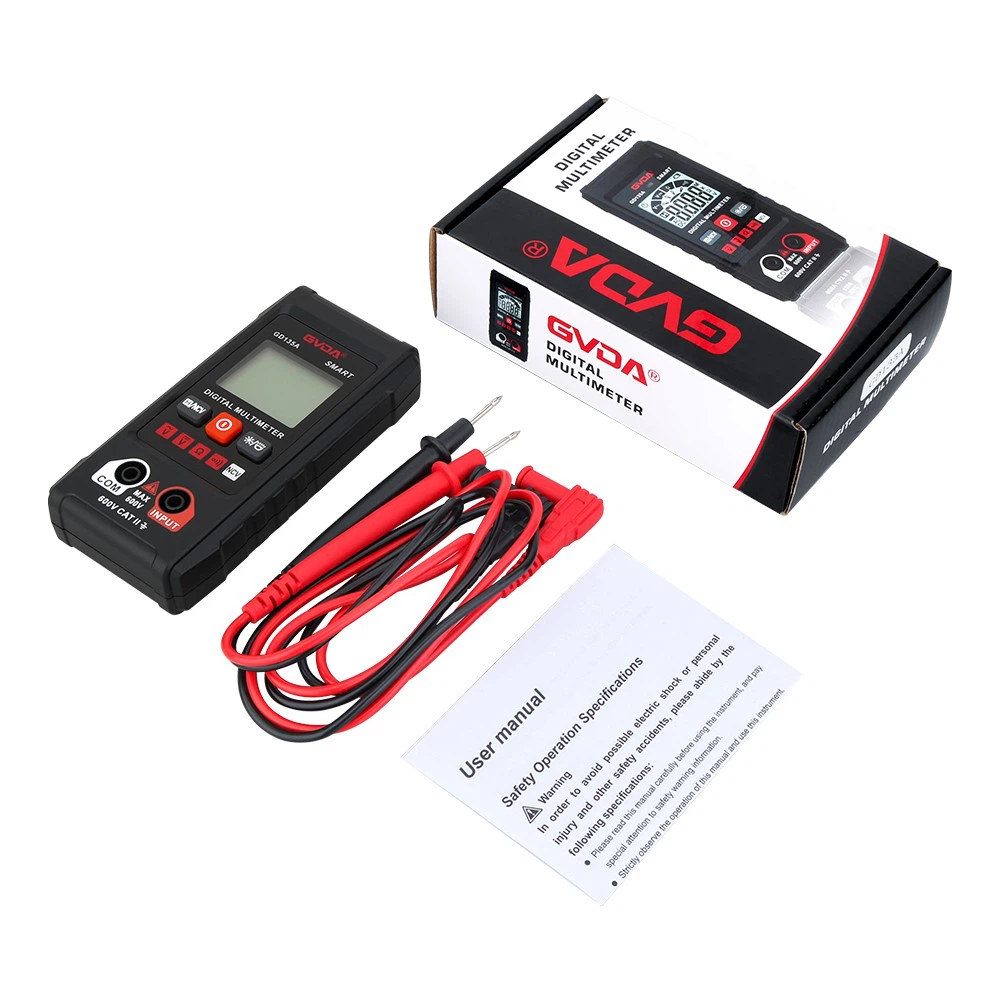

Multimeter meri vse elektronske komponente vezja. Preden vaši merilni kabli pridejo v stik s komponentami elektronskega vezja, morate najprej preveriti stanje multimetra. Na primer, če merite enosmerno napetost, jo morate nastaviti na raven enosmerne napetosti. Če ne veste, kakšna je napetost tokokroga. Kako velik, najprej prestavite v najvišjo prestavo. Če merite AC napetost, jo morate nastaviti na ustrezno raven AC. Če napetosti ne poznate, jo morate najprej nastaviti na najvišjo raven za merjenje. Po merjenju podatkov z nastavitvijo najvišje prestave nastavite prestavo, kot je potrebno za natančno merjenje. Opozarjam vse, naj preverijo stanje multimetra, da nekaterim preprečijo neposredno merjenje napetosti, ko je multimeter upor ali kondenzator, kar lahko povzroči kratek stik in povzroči opekline. Zato morate pred merjenjem razviti navado, da pred merjenjem preverite stanje prestave multimetra in potrdite, da je pravilno.
Najprej odgovorimo na naslednje vprašanje: Kako lahko multimeter izmeri napetost vsake linije na tiskanem vezju, da preprečimo kratke stike?
1. Najostrejša možna konica multimetra
Ko sem bil še v šoli, sem sledil navadi svojega starejšega brata, to je, da rad zelo ostro poliram kovinske sprednje konce vseh svojih multimetrskih peres. Ostre konice peresa multimetra se lahko čim manj dotikajo tiskanega vezja. Pri nekaterih komponentah čipov z majhno površino lahko meritve preprečijo, da bi bila konica peresa predebela in se po nesreči dotaknila sosednjih kontaktov. Na ta način, če se bojite, da so polirana peresa za ure nagnjena k oksidaciji, so se zdaj nekateri trgovci omislili in prodajajo posebna pozlačena peresa za ure.
2. Poiščite dodatna črna pisala in jih preoblikujte v krokodilske sponke
Poiščite par dodatnih merilnih kablov, odrežite črni preskusni kabel, konec, ki drži pero, in poiščite krokodilsko sponko, da jo prispajkate za kasnejšo uporabo. Seveda, če ga ne želite izdelati sami, lahko kupite že pripravljene, tudi rdeče in črne flomastre.
Za merjenje napetosti vezja najprej ugotovite, ali je del vezja, ki ga želite izmeriti, enosmerna ali izmenična napetost. Če gre za enosmerno napetost, multimeter najprej nastavite na merilno območje enosmerne napetosti, nato pa držite črno pero v eni in drugo v drugi roki. Vzemite rdeče pero in črno pero sta oba ozemljitvena priključka. Poskusite poiskati ozemljitveno točko čim bližje, s katero lahko pridete v stik. Na splošno je točka ozemljitve na relativno velikem vezju. Rdeče pero se nato loči za merjenje vezja, ki ga je treba izmeriti. V tem času velja, da ostrejša kot je konica peresa multimetra, bolj priročno bo merjenje nekaterih vezij komponent finih čipov. Če je testne kable neprijetno držati ločeno z obema rokama, kot smo že omenili, lahko v tem trenutku pridejo prav pripravljeni testni kabli s krokodilskimi sponkami. Povežite črne preskusne kable s krokodilskimi sponkami in jih pritrdite na tiskano vezje. Na ozemljitveni točki se lahko z rdečim merilnim kablom poljubno meri celotno DC vezje.
Če naletite na posebno tanko vezje in nimate dovolj ostre konice pisala, lahko poiščete šivalno iglo in z neizolirano tanko bakreno žico ovijete iglo okoli konice pisala, ki jo je mogoče tudi izmeriti.
