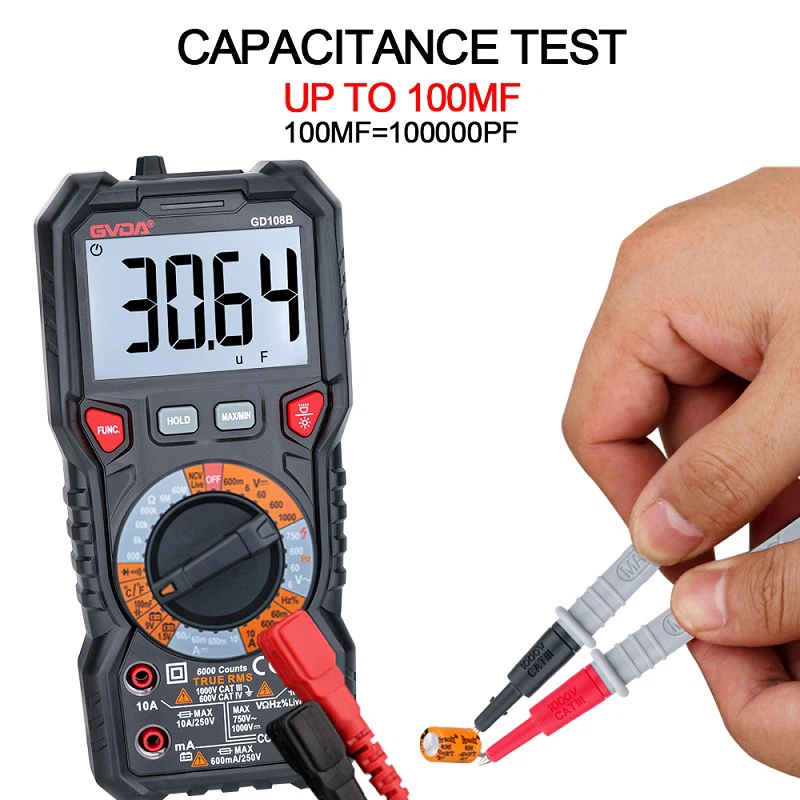

Digitalni multimeter: zaznavanje napetosti z diodo
V tej prestavi je rdeča sonda povezana s pozitivnim napajalnikom znotraj multimetra, črna sonda pa z negativnim napajalnikom znotraj multimetra. Povezava med dvema sondama in diodo je prikazana na sliki 1. Če se meri v skladu s povezavo na sliki 1 (a), testirana dioda prevaja v smeri naprej, multimeter pa prikaže napetost prevoda naprej diode v mV. Običajno mora imeti dobra silicijeva dioda napetost prevoda naprej od 500 mV do 800 mV, dobra germanijeva dioda pa mora imeti napetost prevoda naprej od 200 mV do 300 mV. Če se prikaže "000", pomeni, da je dioda zaradi okvare v kratkem stiku. Če se prikaže "1", to pomeni, da dioda ni usmerjena naprej. Če se meri v skladu s povezavo na sliki 1 (b), mora biti prikazano "1", kar pomeni, da je dioda obratno odrezana. Če prikaže "000" ali druge vrednosti, to pomeni, da ima dioda povratno okvaro. To datoteko lahko uporabite tudi za presojo kakovosti tranzistorja in identifikacijo nožic. Pri merjenju najprej priključite eno sondo na določen zatič, nato pa drugo sondo zaporedoma povežite z ostalima dvema zatičema. Če obe sondi dvakrat prevajata ali ne prevajata, zamenjajte sondi in znova izmerite. Če obe sondi ne prevajata ali prevajata dvakrat, je mogoče ugotoviti, da je tranzistor v redu, in lahko ugotovimo, da je označeni zatič osnova tranzistorja. Če je rdeča sonda priključena na bazo in črna sonda na druga dva pola, oba prevodna, to pomeni, da je tranzistor tipa NPN. Sicer pa je tipa PNP. Nazadnje smo primerjali velikost napetosti prevodnosti naprej med dvema PN spojema. Stičišče z večjim odčitkom je bilo stičišče be, stičišče z manjšim odčitkom pa je bilo stičišče bc. Iz tega sta bila identificirana tako zbiralnik kot oddajnik.
