Podrobna razlaga funkcij gumbov digitalne ročne ure

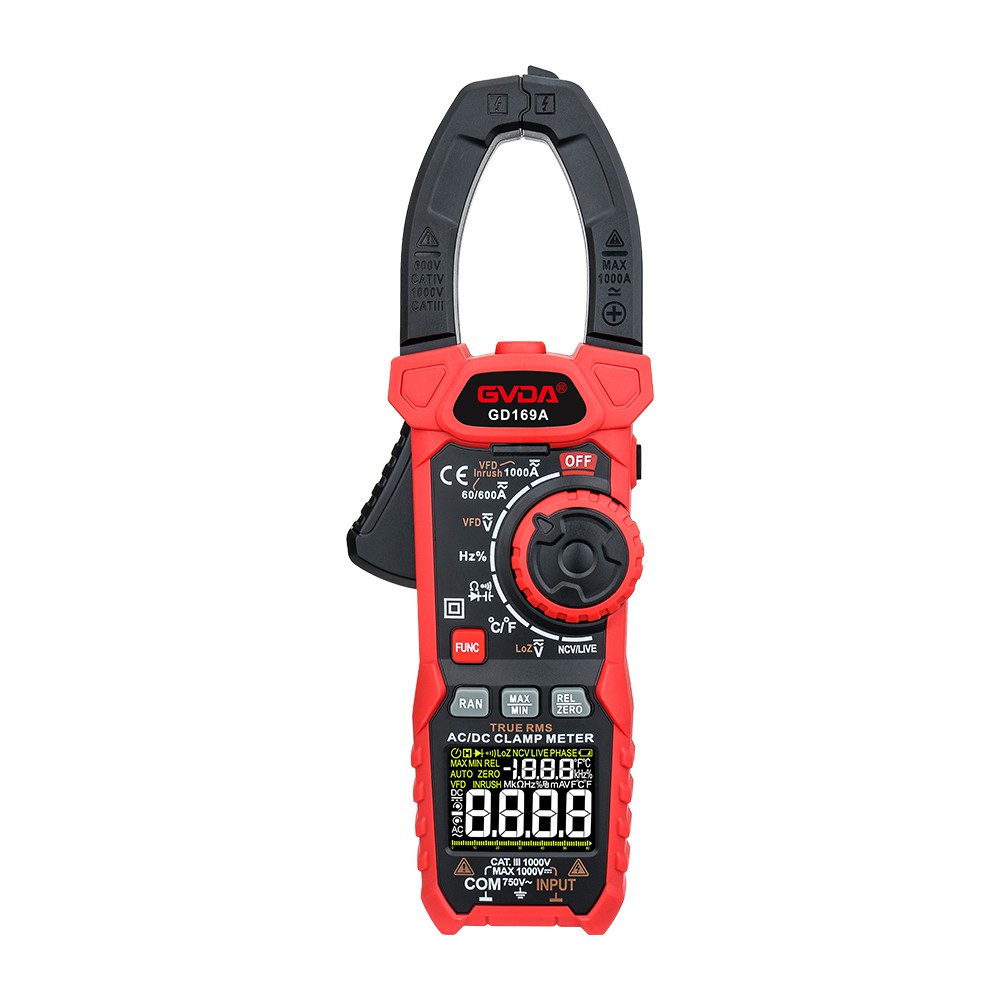

Kot običajno vzdrževalno orodje pri vsakodnevnem vzdrževalnem delu imajo digitalne ročne ure pomembno vlogo pri našem delu. Glavna prednost v primerjavi z običajnim multimetrom je, da lahko meri izmenični/enosmerni tok brez odklopa tokokroga.
① AC/DC tokovne klešče: Zaznavanje AC/DC toka in merjenje frekvence klešč.
② Stikalo za obseg funkcij: uporablja se za izbiro različnih funkcij in obsegov obsegov.
③ ZADRŽI gumb za zadrževanje podatkov: pritisnite gumb za zadrževanje in zaslon bo zadržal končni odčitek meritve in prikazal "H"; Ponovno pritisnite gumb za zadrževanje in instrument se bo vrnil v normalno stanje testiranja.
④ Tipka za zadrževanje MAX/MIN: pritisnite tipko za zadrževanje, da ohranite največji ali najmanjši odčitek na zaslonu.
⑤ Zaslon: 3 3/4 bit, višina besede 12 mm, 7-segmentni LCD zaslon.
⑥ V Ω Hz vtičnica: Pri merjenju napetosti, upora, padca napetosti na diodi naprej, vklopa/izklopa vezja in frekvence, pozitivni vhodni priključek rdeče sonde.
⑦ Vtičnica COM: razen za izmenični tok, negativni vhodni priključek črne sonde.
⑧ Tipka ZERO: V območju AC/DC toka pritisnite ta gumb za vstop v relativno merilno stanje instrumenta. Prikazal se bo simbol "REL", odčitek pa bo prikazan kot nič. Pred tem so bili odčitki na zaslonu shranjeni kot referenčne vrednosti v pomnilniku. V stanju samodejnega obsega bo ohranjen tudi prejšnji obseg.
⑨ Tipka FUNC: V položajih upora, vklopa/izklopa tokokroga in diode lahko ta gumb samodejno preklopi stanje merjenja in izbrana funkcija bo prikazana na LCD-prikazovalniku.
⑩ Osvetlitev ozadja: Zaslon instrumenta je opremljen z osvetlitvijo ozadja. Po pritisku na ta gumb bo osvetlitev ozadja zasvetila in se samodejno izklopila po 7-8 sekundah.
Sprožilec: Pritisnite na sprožilec in klešče se bodo odprle; Spustite sprožilec in klešče se bodo samodejno zaprle.
