Uvod v aplikacijo tokovne sponke
Ampermeter se nanaša na instrument, ki se uporablja za merjenje toka v tokokrogih AC in DC. V shemi vezja je simbol za ampermeter "krog A". Trenutna vrednost je v "A" ali "A" kot standardna enota.
Ampermeter je izdelan glede na delovanje vodnika s tokom v magnetnem polju s silo magnetnega polja. V ampermetru je trajni magnet, ki ustvarja magnetno polje med poloma. V magnetnem polju je tuljava. Na obeh koncih tuljave je vzmet z lasno vzmetjo. Vsaka vzmet je povezana s priključkom ampermetra. Vzmet in tuljava sta povezana z vrtljivo gredjo. Na sprednji strani ampermetra je kazalec. Ko tok teče, teče skozi magnetno polje vzdolž vzmeti in vrtljive gredi, tok pa prereže magnetno indukcijsko linijo. Zato se pod delovanjem sile magnetnega polja tuljava odkloni, kar poganja vrtljivo gred in kazalec k odklonu. Ker se velikost sile magnetnega polja povečuje z naraščanjem toka, lahko velikost toka opazujemo preko odklona kazalca, kar imenujemo magnetoelektrični ampermeter.

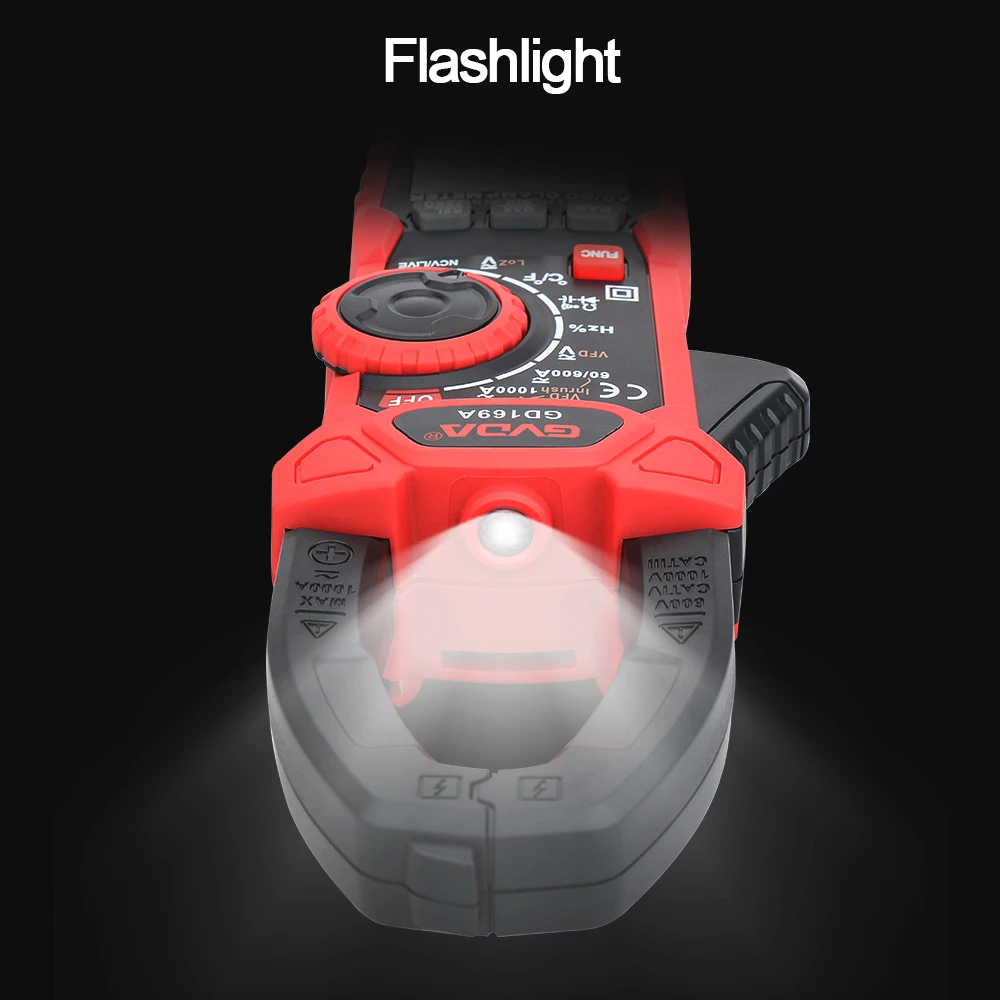

Ampermeter s kleščami je neke vrste ampermeter, ki se uporablja za merjenje vrednosti toka v tokokrogu, imenovan tokovne klešče.
V elektrotehniki in elektronski tehniki je tokovna sponka (ali tokovna sonda) sonda z dvema odpirajočima se sponkama, ki se uporablja za vpenjanje električnih vodnikov okoli električne opreme in ni treba, da je sonda v stiku s prevodnim delom opreme. , kar pomeni, da ga ni treba odklopiti. Vodnik naprave se uporablja za vstavljanje sonde za merjenje lastnosti toka, ki teče skozi prevodnik. Tokovne klešče se običajno uporabljajo za merjenje sinusnega toka (izmenični tok (AC)). V sodelovanju z naprednejšimi instrumenti za testiranje je mogoče testirati tudi fazo in valovno obliko. Na splošno je zelo visok izmenični tok (nad 1000 A) enostavno izmeriti, medtem ko je enosmerni tok in zelo nizek izmenični tok (raven v miliamperih) težko natančno izmeriti.
Običajno je treba pri uporabi navadnega ampermetra za merjenje toka tokokrog prekiniti, preden lahko ampermeter priključimo na merjenje, kar je zelo težavno, včasih pa normalno delujoč motor tega ne omogoča. V tem času je veliko bolj priročno uporabljati ampermeter s sponkami, ki lahko meri tok, ne da bi prekinil tokokrog.
Izmerjena žica vezja, ki poteka skozi železno jedro, postane primarna tuljava tokovnega transformatorja, tok pa se inducira v sekundarni tuljavi s prehajanjem toka. Tako da ima ampermeter, priključen na sekundarno tuljavo, indikacijo ----- izmerite tok preskušanega voda. Merilne klešče lahko spremenite v različna območja s spreminjanjem prestave stikala. Ni pa dovoljeno delovati na elektriko pri prestavljanju.
Natančnost merilnih klešč na splošno ni visoka, običajno 2,5 do 5 razredov. Za udobje uporabe so v merilniku stikala različnih razponov za funkcijo merjenja različnih nivojev toka in merilne napetosti.
