Osnovni princip delovanja linearnega napajalnika
Delovni proces glavnega vezja linearnega napajalnika je, da je vhodno napajanje najprej izpostavljeno predhodni stabilizaciji izmenične napetosti prek predstabilizacijskega vezja, nato pa se izolira in popravi v napajalnik z enosmernim tokom prek glavnega delovnega transformatorja. Nato se pod inteligentnim krmiljenjem krmilnega vezja in mikroprocesorskega krmilnika z enim čipom komponente linearnega prilagajanja natančno prilagodijo za izhod visokonatančnih virov enosmerne napetosti.
1. Napajalni transformator in usmernik: pretvorite 380 V AC v zahtevano enosmerno moč.
2. Prednapetostno stabilizacijsko vezje: uporaba relejskih komponent ali tiristorskih komponent za predhodno prilagoditev in predhodno stabilizacijo vhodne izmenične ali enosmerne napetosti, s čimer se zmanjša poraba energije komponent linearne prilagoditve, izboljša delovna učinkovitost in zagotovi visoka natančnost in stabilnost izhodne napetosti. vir.
3. Komponenta linearne prilagoditve: fino nastavite filtrirano enosmerno napetost, da dosežete zahtevano vrednost in natančnost vhodne napetosti.
4. Filtrirno vezje: poveča preprečevanje in absorpcijo pulzirajočih valov, motenj in šuma iz enosmernega napajanja, s čimer zagotavlja nizko valovanje, nizek hrup in nizko interferenčno izhodno napetost enosmernega napajanja.
5. Krmilni sistem mikrokrmilnika z enim čipom: mikroprocesorski krmilnik z enim čipom primerja, presoja, izračuna, analizira in obdeluje različne zaznane signale ter nato izda ustrezna krmilna navodila za zagotovitev normalnega, zanesljivega in usklajenega delovanja celotnega sistema napajanja, stabiliziranega z enosmernim tokom. .
6. Pomožno napajanje in vir referenčne napetosti: Zagotovite visoko natančen vir referenčne napetosti in napajanje, potrebno za delovanje elektronskega vezja za sistem regulacije enosmerne napetosti.
7. Vzorčenje napetosti in regulacija napetosti: zaznajte vrednost izhodne napetosti stabiliziranega napajalnika z enosmernim tokom in nastavite vrednost izhodne napetosti za regulacijo stabiliziranega napajalnika z enosmernim tokom.
8. Primerjalno ojačevalno vezje: primerja vrednost izhodne napetosti enosmernega stabiliziranega napajalnika z napetostjo referenčnega vira, da dobi signal napetosti napake, ojača povratno informacijo in krmili komponente linearne prilagoditve, da zagotovi stabilno izhodno napetost.
9. Tokovno zaznavno vezje: pridobi vrednost izhodnega toka napajalnika, stabiliziranega z enosmernim tokom, za informacije o omejitvi toka ali nadzoru zaščite.
10. Pogonsko vezje: vezje za ojačevanje moči, zasnovano za pogon izvedljivih komponent.

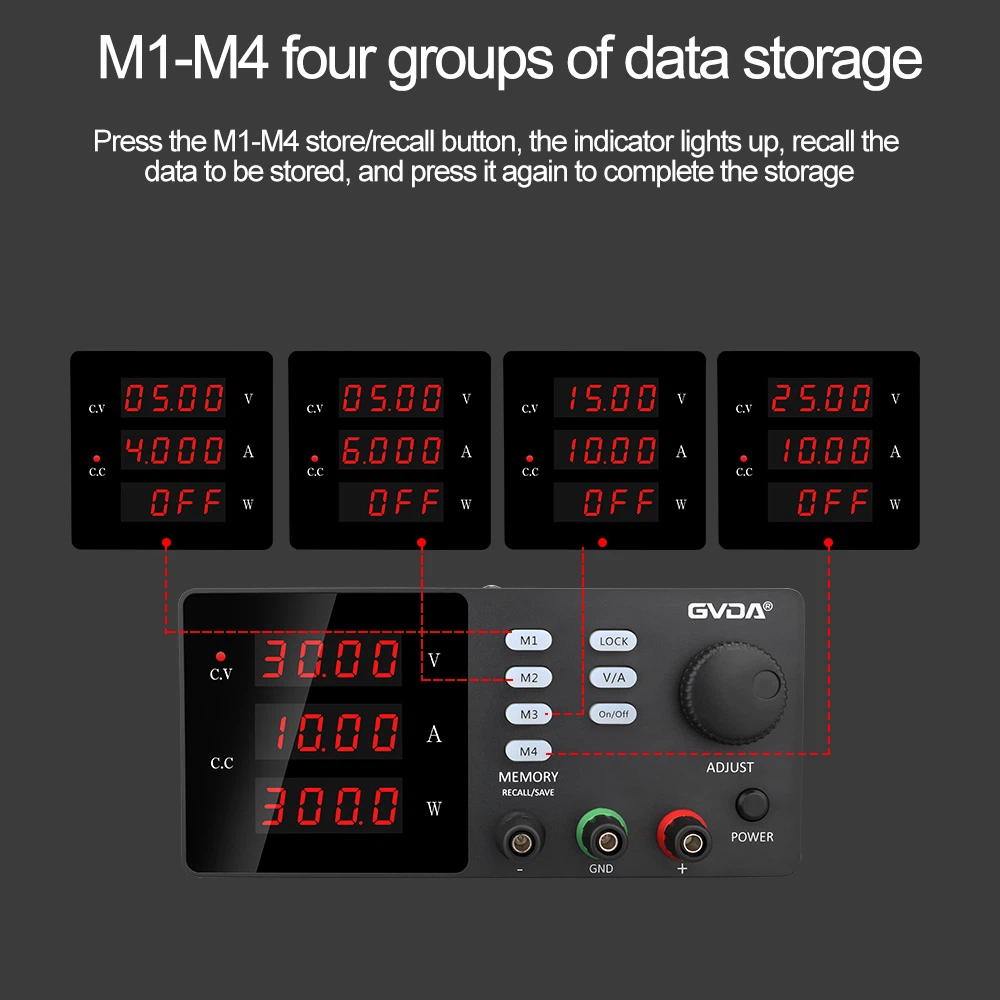

11. Zaslon: Prikaz vrednosti izhodne napetosti in toka napajalnika, stabiliziranega z enosmernim tokom.
