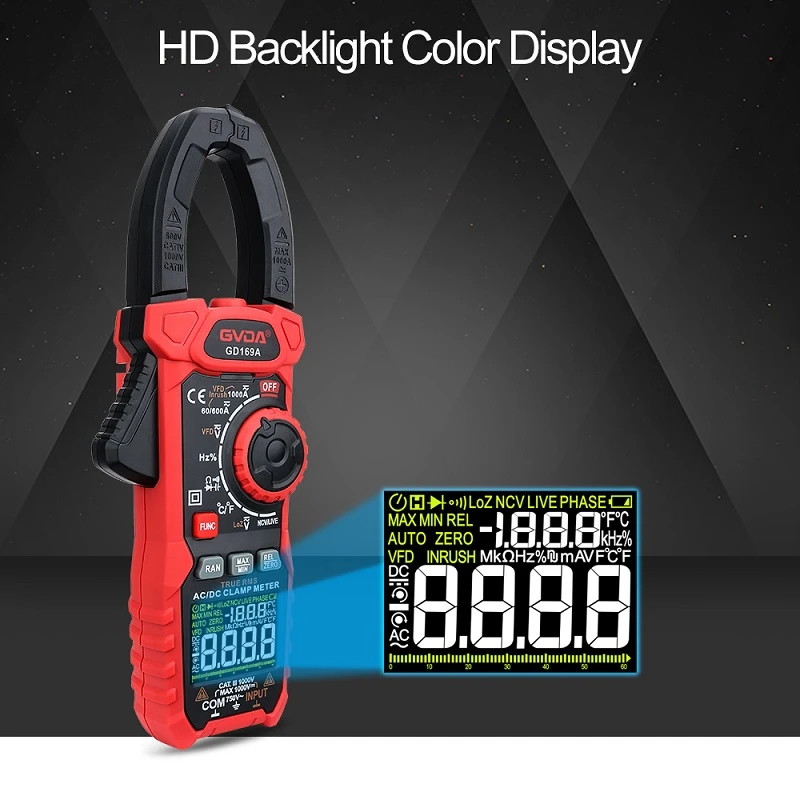

Struktura videza ampermetra s kleščami in kontrolni elementi ampermetra s kleščami
Diagram strukture videza in predmeti pregleda ampermetra s kleščami, vključno s pregledom videza, načinom prilagajanja ampermetra s kleščami, zadevami, na katere je treba biti pozoren pri uporabi ampermetra s kleščami, izbiro ustreznega obsega in zmanjšanjem napake itd.
Pregledni elementi ampermetra s sponkami
① Pregled videza:
Vsi deli morajo biti nepoškodovani; Delovanje ročaja sponke mora biti prilagodljivo; Jedro čeljusti mora biti brez rje in tesno zaprto; Izolacijski ovoj železnega jedra mora biti nedotaknjen; Kazalec mora prosto nihati; Menjalnik mora biti prilagodljiv in očiten.
② Prilagoditev:
Položite uro ravno, kazalec mora biti na ničli, sicer pa mora biti nastavljen na ničlo.
Ampermeter s kleščami je enostaven za prenašanje in lahko neposredno meri tok električne opreme v delovanju, ne da bi odklopil napajanje in napeljavo, da pravočasno ugotovi delovno stanje opreme.
Zadeve, ki zahtevajo pozornost pri uporabi tokovne klešče
① Pred merjenjem je treba oceniti izmerjeni tok in izbrati ustrezno območje.
Če je nemogoče oceniti, je treba meritev začeti z največjim obsegom, da preprečite poškodbe ampermetra s kleščami, in postopoma spreminjati položaj premika, dokler obseg ni primeren. Pri spreminjanju območja je treba ampermeter s kleščami odstraniti.
(2) Da bi zmanjšali napako, mora biti izmerjena žica pri merjenju čim dlje na sredini čeljusti.
(3) pri merjenju mora biti čeljust ampermetra tesno zaprta. Če se kazalec trese, lahko čeljust ponovno odprete in zaprete. Če tresenje še vedno obstaja, ga je treba natančno pregledati in pred merjenjem odstraniti nečistoče in umazanijo v čeljusti.
(4) pri merjenju majhnega toka, da bi bil odčitek natančnejši, ko razmere to dopuščajo, je mogoče izmerjeno žico, po kateri teče tok, večkrat naviti in vstaviti v čeljust za merjenje. V tem času mora biti dejanska tokovna vrednost izmerjene žice enaka vrednosti odčitka instrumenta, deljeni s številom ovojev žice, vložene v čeljust.
⑤ Napetost preskušanega tokokroga ne sme preseči nazivne napetosti ampermetra s kleščami. Ampermeter s kleščami ne more meriti visokonapetostne električne opreme.
⑥ Med meritvijo ne obračajte preklopnega stikala za prestavljanje. Pred prestavljanjem prestave je treba tokovni vodnik izvleči iz čeljusti.
⑦ Ko je meritev končana, je treba stikalo za območje postaviti v najvišjo prestavo, da preprečite poškodbe instrumenta zaradi malomarnosti in netočne meritve obsega med naslednjo uporabo.
